Tuleja dystansowa 35 mm z gwintem M3

Słupek dystansowy ustala odstęp 35 mm między płytką a podstawą i jednocześnie przejmuje rolę elementu skręcającego. Gwint M3 jest wewnętrzny i zewnętrzny.

Gwint zewnętrzny z jednej strony i wewnętrzny z drugiej pozwala wkręcić słupek bezpośrednio w podstawę, a od góry przyjąć wkręt albo kolejny słupek. Dzięki temu elementy da się łączyć w stos i budować wielopoziomowe zestawy płytek.

Korpus sześciokątny pozwala przytrzymać słupek kluczem podczas dokręcania, bez ryzyka obracania się razem z wkrętem.

Zastosowania

• montaż płytek drukowanych w obudowach
• budowa wielopoziomowych zestawów płytek
• dystans pod panele czołowe i wyświetlacze
• mocowanie osłon i przegród
• montaż elementów wymagających przewietrzania od spodu

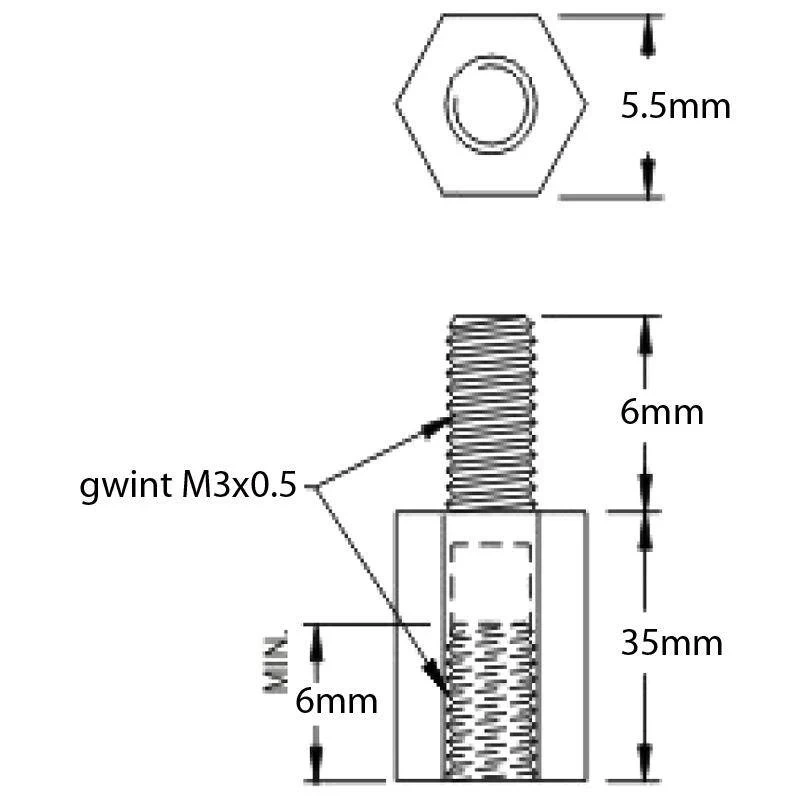

Specyfikacja techniczna

• typ: tuleja dystansowa gwintowana
• długość: 35 mm
• gwint: M3
• rodzaj gwintu: wewnętrzny i zewnętrzny
• kształt korpusu: sześciokątny
• materiał: poliamid PA66
• klasa palności: UL94V-2
• temperatura pracy: -40...85°C
• oznaczenie producenta: TP-35

Gwint wewnętrzny czy wewnętrzny i zewnętrzny

To pytanie rozstrzyga sposób montażu, nie wymiar. Słupek z gwintem wewnętrznym po obu stronach wymaga dwóch wkrętów i nadaje się tam, gdzie obie strony są dostępne.

Słupek z gwintem zewnętrznym i wewnętrznym wkręca się bezpośrednio w podstawę albo w kolejny taki sam element. Pozwala budować stosy o dowolnej wysokości i oszczędza jeden wkręt na każdym poziomie.

Poliamid nie przewodzi prądu, więc słupek nie tworzy połączenia elektrycznego między płytką a podstawą. Przy większym momencie dokręcenia stosuje się wersje mosiężne.
