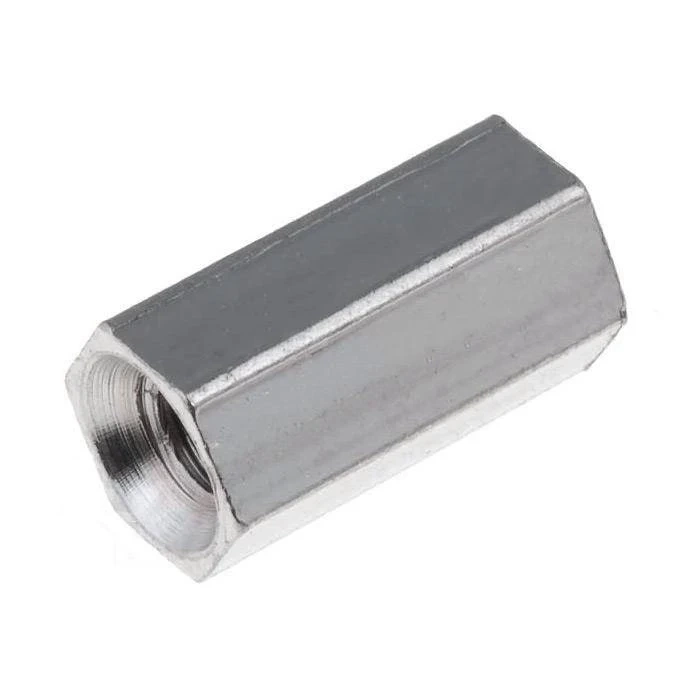

Tuleja dystansowa 25 mm z gwintem M3

Słupek dystansowy ustala odstęp 25 mm między płytką a podstawą i jednocześnie przejmuje rolę elementu skręcającego. Gwint M3 jest wewnętrzny obustronny.

Wersja z gwintem wewnętrznym po obu stronach skręca się dwoma osobnymi wkrętami - jeden od strony płytki, drugi od podstawy. Daje to symetryczne, rozłączne połączenie.

Korpus sześciokątny pozwala przytrzymać słupek kluczem podczas dokręcania, bez ryzyka obracania się razem z wkrętem.

Zastosowania

• montaż płytek drukowanych w obudowach
• budowa wielopoziomowych zestawów płytek
• dystans pod panele czołowe i wyświetlacze
• mocowanie osłon i przegród
• montaż elementów wymagających przewietrzania od spodu

Specyfikacja techniczna

• typ: tuleja dystansowa gwintowana
• długość: 25 mm
• gwint: M3
• rodzaj gwintu: wewnętrzny obustronny
• kształt korpusu: sześciokątny
• materiał: mosiądz niklowany
• oznaczenie producenta: TFF-M3/25

Gwint wewnętrzny czy wewnętrzny i zewnętrzny

To pytanie rozstrzyga sposób montażu, nie wymiar. Słupek z gwintem wewnętrznym po obu stronach wymaga dwóch wkrętów i nadaje się tam, gdzie obie strony są dostępne.

Słupek z gwintem zewnętrznym i wewnętrznym wkręca się bezpośrednio w podstawę albo w kolejny taki sam element. Pozwala budować stosy o dowolnej wysokości i oszczędza jeden wkręt na każdym poziomie.

Materiał ma znaczenie przy obciążeniu: mosiądz niklowany przenosi większy moment dokręcenia i nie odkształca się w podwyższonej temperaturze, poliamid nie przewodzi prądu i jest lżejszy.
