Tuleja dystansowa 20 mm bez gwintu do montażu płytek

Tulejka nakłada się na wkręt między płytką a podstawą i ustala odstęp 20 mm. Otwór wewnętrzny 4,2 mm przyjmuje typowy wkręt, a średnica zewnętrzna 6,3 mm daje oparcie dla płytki.

Poliamid nie przewodzi prądu, więc ścieżki po spodniej stronie płytki nie mają kontaktu z metalową podstawą. To najczęstszy powód sięgania po dystans tworzywowy zamiast metalowej podkładki.

Element nie ma gwintu - o zamocowaniu decyduje wkręt przechodzący przez całą tulejkę. Wersje gwintowane, skręcane bez przelotowego wkrętu, występują jako osobne pozycje.

Zastosowania

• odsunięcie płytki drukowanej od podstawy lub obudowy
• izolacja ścieżek od metalowego podłoża
• ustalenie odstępu przy montażu wyświetlaczy i paneli
• dystans pod radiatory i osłony
• montaż elementów wymagających przewiewu pod spodem

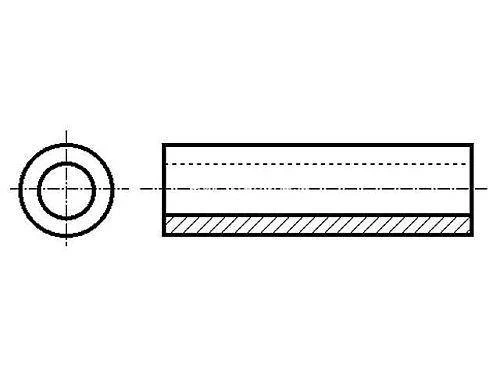

Specyfikacja techniczna

• typ: tuleja dystansowa bez gwintu
• długość: 20 mm
• średnica wewnętrzna: 4,2 mm
• średnica zewnętrzna: 6,3 mm
• materiał: poliamid PA66
• klasa palności: UL94V-2
• kolor: naturalny
• temperatura pracy: -40...85°C
• oznaczenie producenta: FIX-4-20

Jak dobrać średnicę wewnętrzną

Otwór 4,2 mm dobiera się do wkrętu, nie do otworu w płytce. Wkręt M2 przechodzi przez 2,2 mm, M3 przez 3,2 mm, M4 przez 4,2 mm - w każdym przypadku z niewielkim luzem, żeby tulejka dała się nasunąć bez oporu.

Średnica zewnętrzna 6,3 mm decyduje o tym, czy tulejka zmieści się między ścieżkami i czy da płytce wystarczające oparcie. Przy gęstym montażu bywa ważniejsza niż długość.

Długość odpowiada docelowemu prześwitowi pod płytką. Dobiera się ją tak, aby najwyższy element od spodu miał zapas, a wkręt wystawał ponad tulejkę na tyle, by objąć płytkę i nakrętkę.
