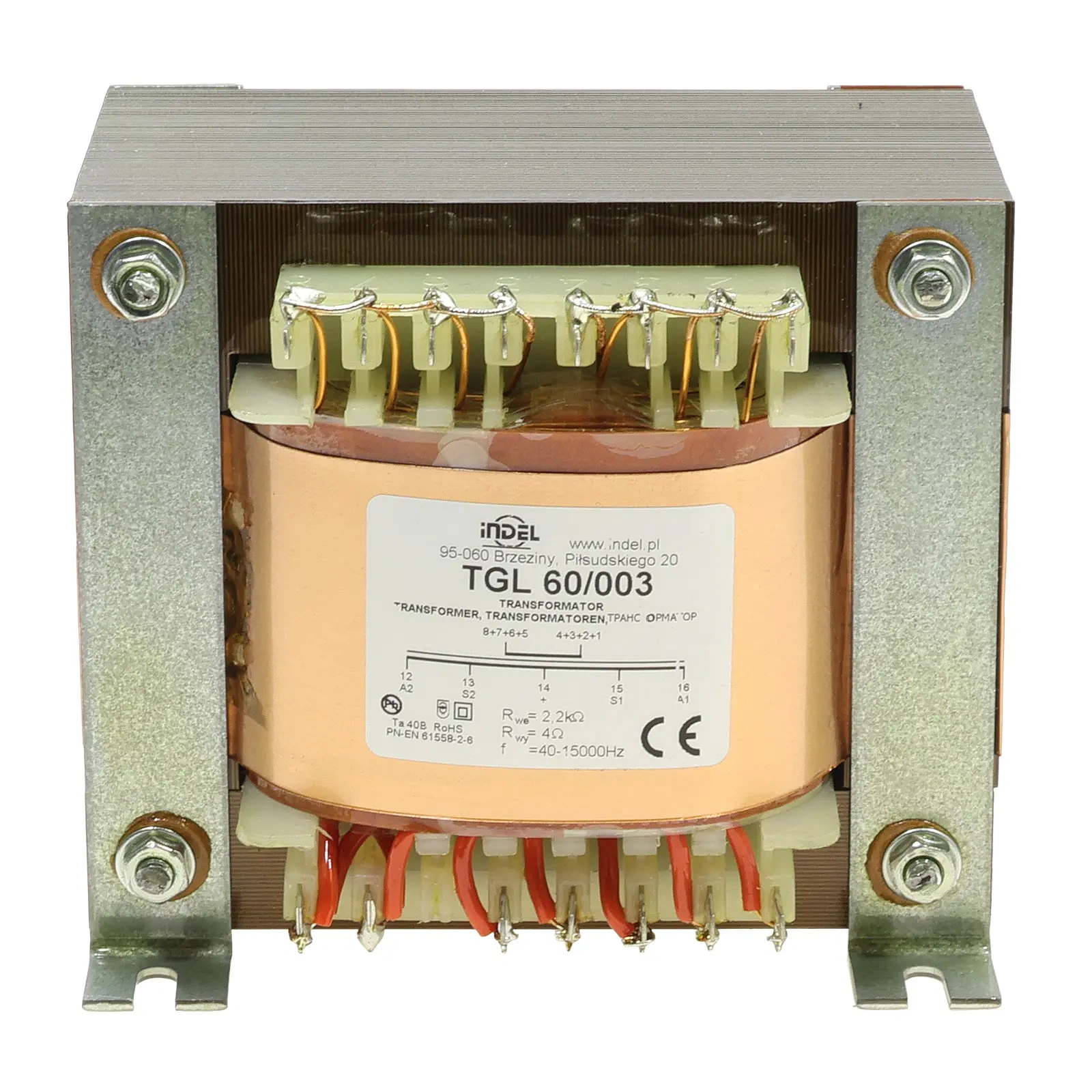

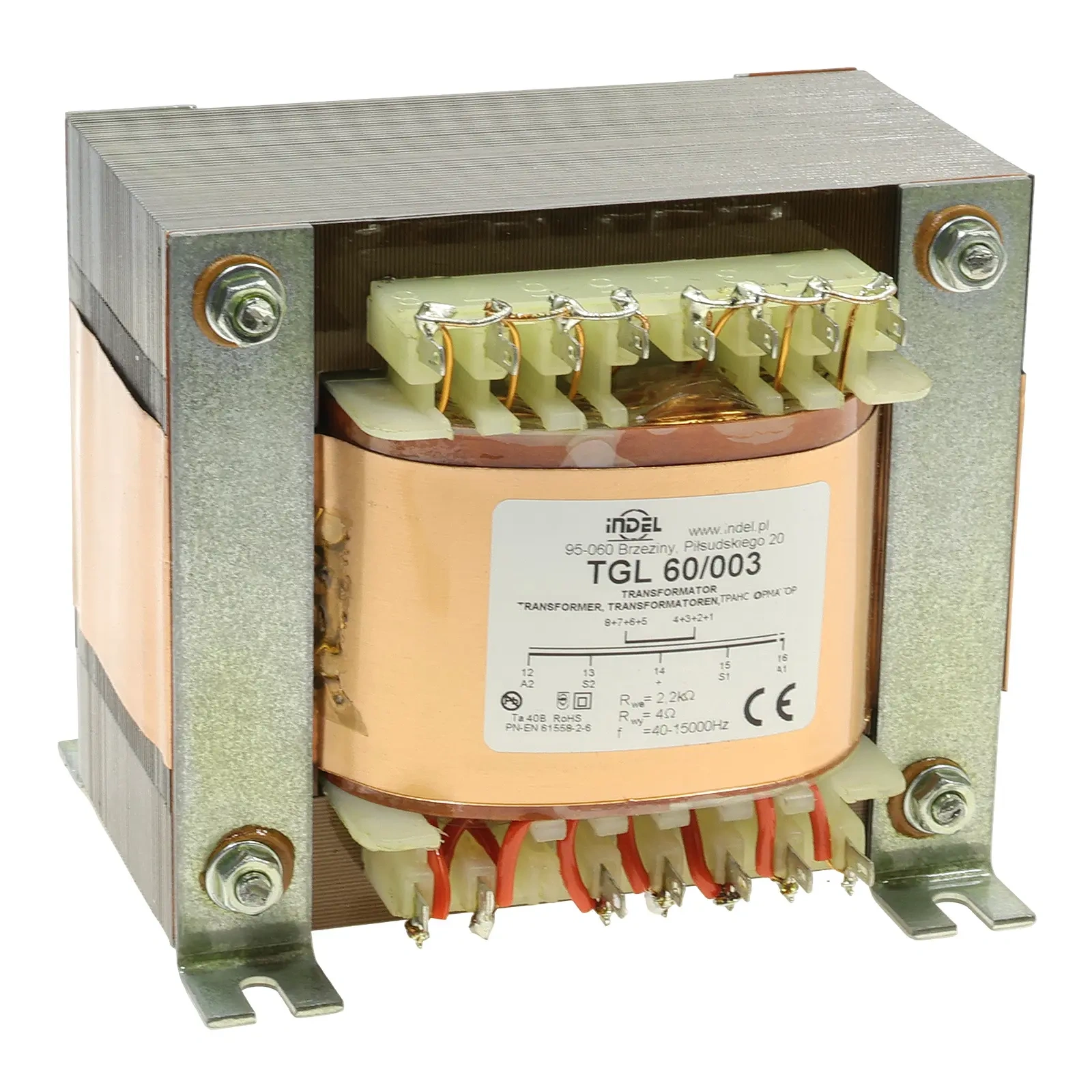

Transformator głośnikowy 60 W do wzmacniacza przeciwsobnego, 2,2 kΩ na 4 Ω

W układzie przeciwsobnym dwie lampy pracują na przeciwne połówki uzwojenia, a napięcie anodowe doprowadza się do odczepu środkowego. Składowe stałe obu lamp znoszą się w rdzeniu, więc nie potrzeba szczeliny, a magnesowanie wykorzystuje pełny przekrój.

Uzwojenie pierwotne ma odczepy do siatek ekranujących, wyprowadzone na złączach S1 i S2. Podłączenie siatek do uzwojenia zamiast do stałego napięcia daje pracę ultraliniową: zniekształcenia spadają wyraźnie poniżej poziomu z czystej pentody, a moc pozostaje bliska pentodowej.

Układ przeciwsobny daje wyższą moc i sprawność niż jednotaktowy przy tym samym rdzeniu, a symetria pracy kasuje parzyste harmoniczne. Uzwojenie wtórne podzielone jest na sekcje, które można łączyć szeregowo albo równolegle.

Specyfikacja techniczna

• typ: transformator głośnikowy do wzmacniaczy lampowych
• układ pracy: przeciwsobny (push-pull)
• odczepy siatek ekranujących: wyprowadzone na złącza S1 i S2
• moc: 60 W
• impedancja uzwojenia pierwotnego: 2,2 kΩ
• impedancja uzwojenia wtórnego: 4 Ω
• pasmo przenoszenia: 40 Hz-15 kHz
• norma: PN-EN 61558-2-6
• temperatura otoczenia: do 40°C
• producent: Indel
