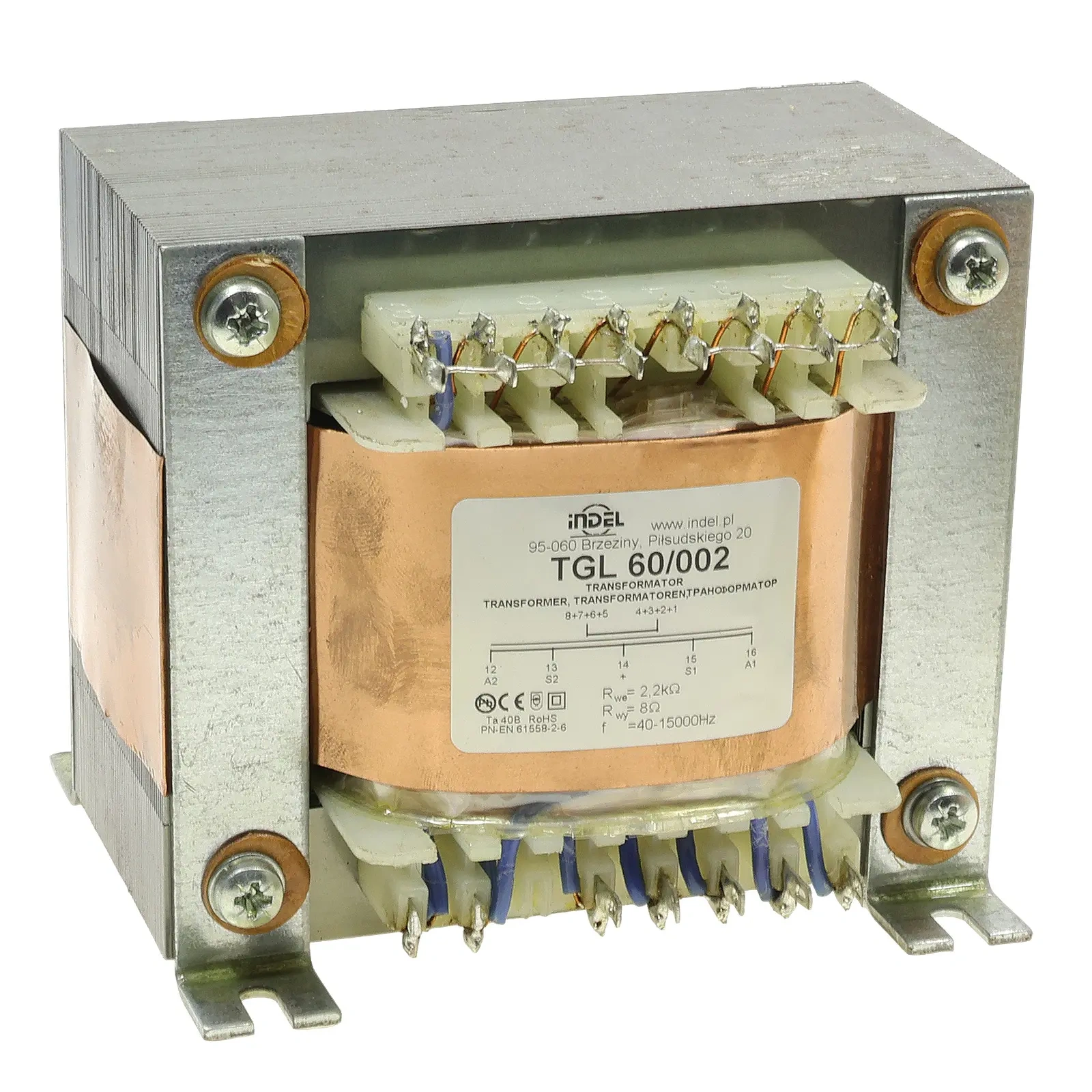

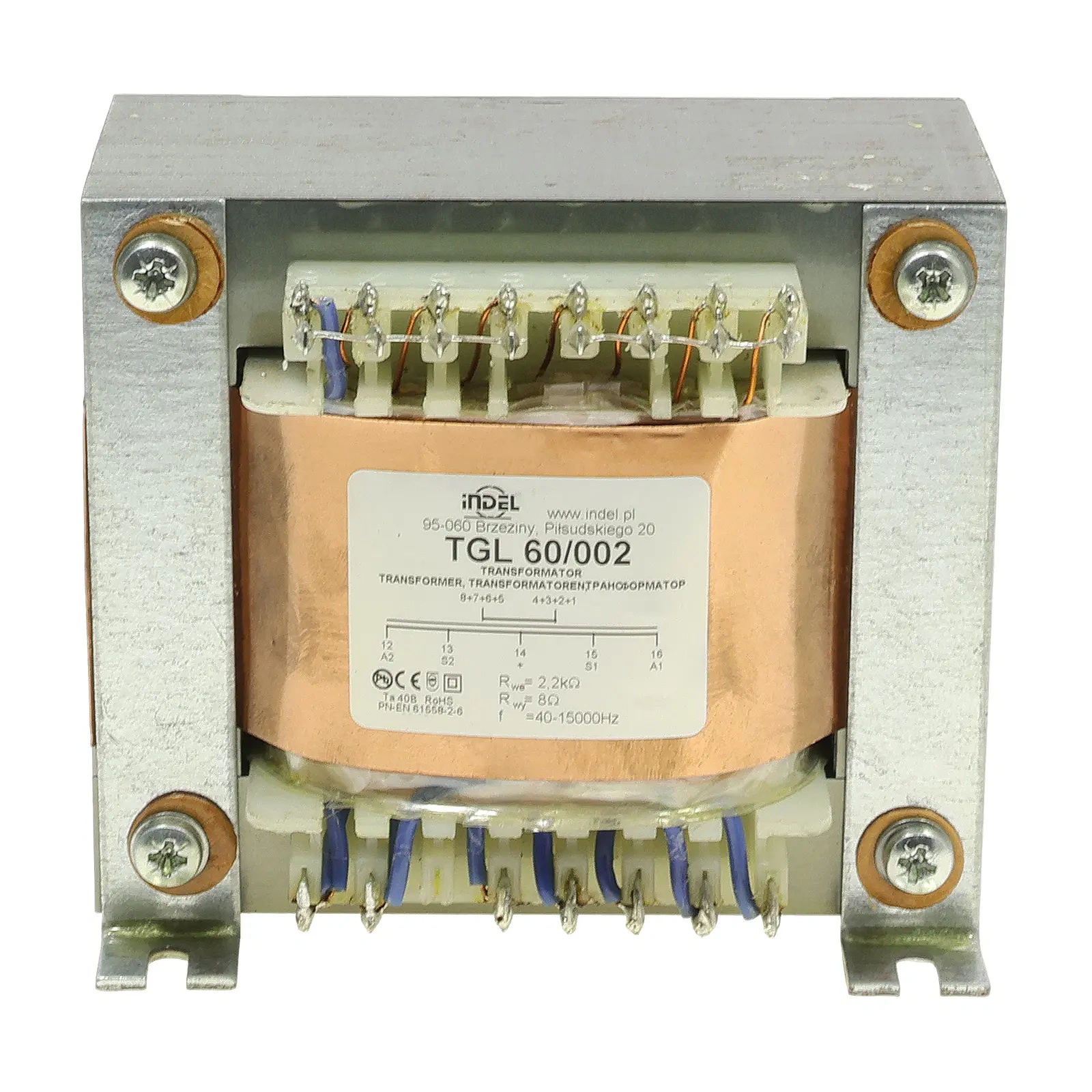

Transformator głośnikowy TGL 60/002, 60 W, 2,2 kom / 8 om, push-pull, ultraliniowy, 40 Hz - 15 kHz, Indel
- Dopasowuje wysoką impedancję anody do niskiej impedancji głośnika. Rdzeń kształtkowy EI, uzwojenia ekranowane. 2,2 kΩ/8 Ω, Push-Pull, 40 Hz–15 kHz.
Transformator głośnikowy 60 W do wzmacniacza przeciwsobnego, 2,2 kΩ na 8 Ω
W układzie przeciwsobnym dwie lampy pracują na przeciwne połówki uzwojenia, a napięcie anodowe doprowadza się do odczepu środkowego. Składowe stałe obu lamp znoszą się w rdzeniu, więc nie potrzeba szczeliny, a magnesowanie wykorzystuje pełny przekrój.
Uzwojenie pierwotne ma odczepy do siatek ekranujących, wyprowadzone na złączach S1 i S2. Podłączenie siatek do uzwojenia zamiast do stałego napięcia daje pracę ultraliniową: zniekształcenia spadają wyraźnie poniżej poziomu z czystej pentody, a moc pozostaje bliska pentodowej.
Układ przeciwsobny daje wyższą moc i sprawność niż jednotaktowy przy tym samym rdzeniu, a symetria pracy kasuje parzyste harmoniczne. Uzwojenie wtórne podzielone jest na sekcje, które można łączyć szeregowo albo równolegle.
Specyfikacja techniczna
- typ: transformator głośnikowy do wzmacniaczy lampowych
- układ pracy: przeciwsobny (push-pull)
- odczepy siatek ekranujących: wyprowadzone na złącza S1 i S2
- moc: 60 W
- impedancja uzwojenia pierwotnego: 2,2 kΩ
- impedancja uzwojenia wtórnego: 8 Ω
- pasmo przenoszenia: 40 Hz-15 kHz
- norma: PN-EN 61558-2-6
- temperatura otoczenia: do 40°C
- producent: Indel
