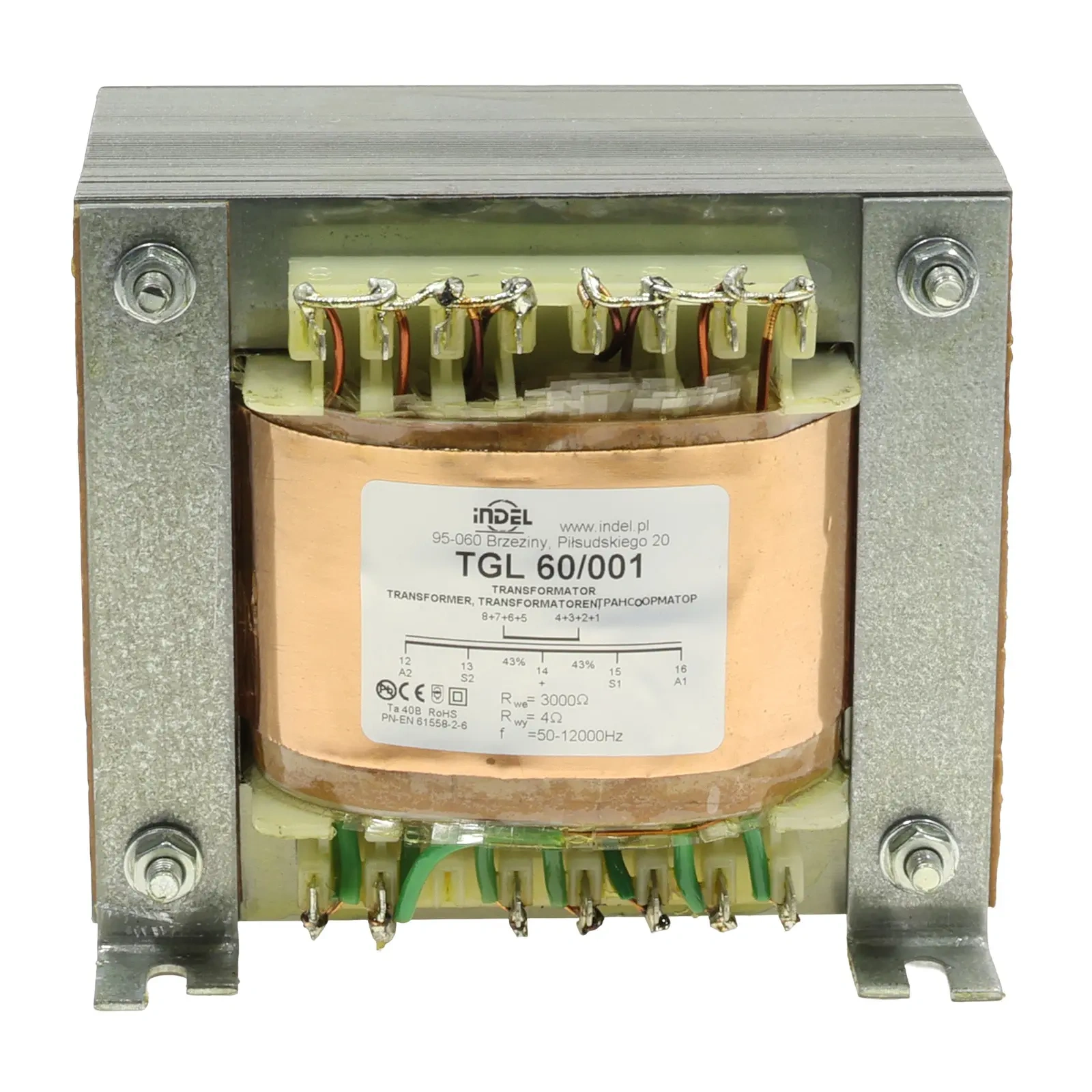

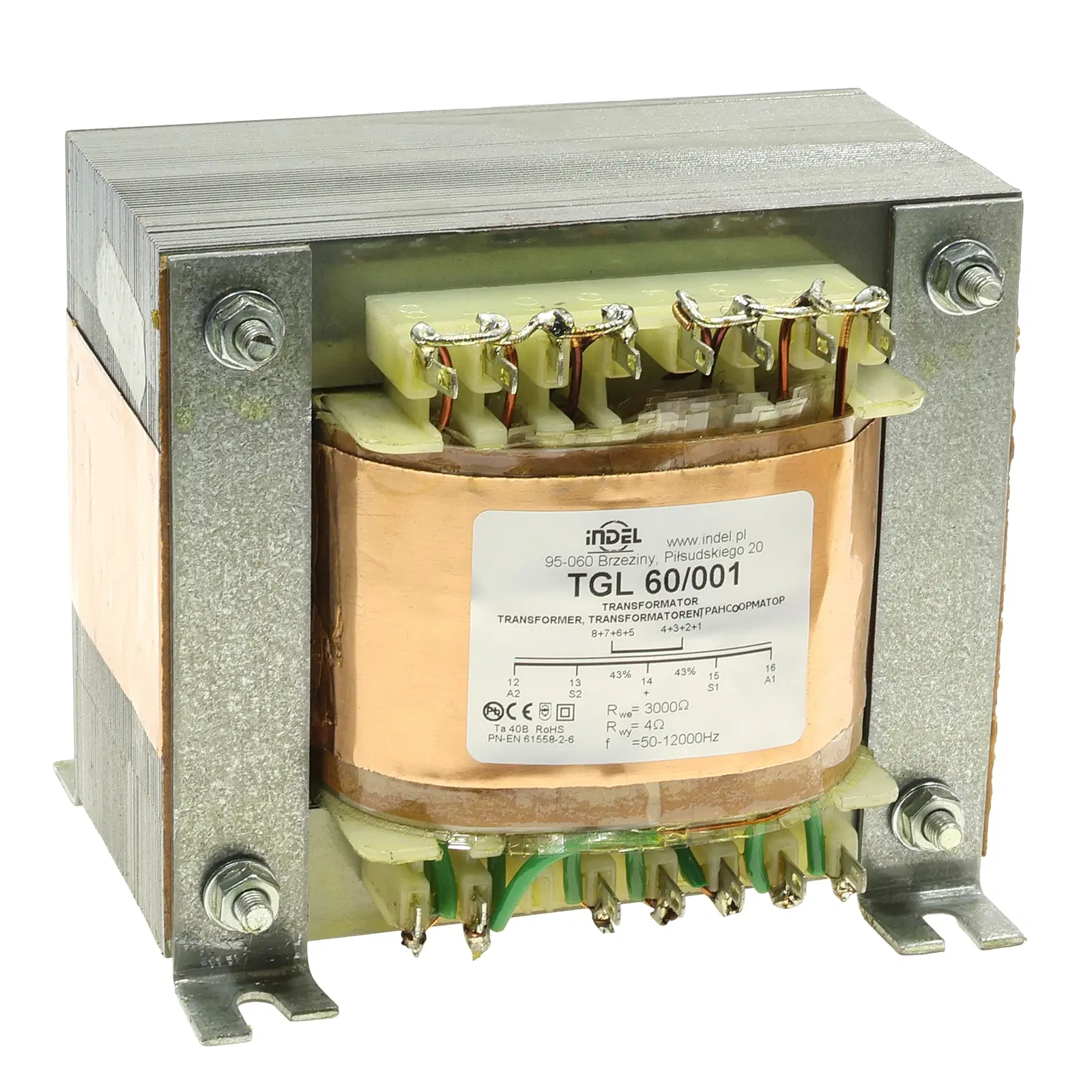

Transformator głośnikowy 60 W do wzmacniacza przeciwsobnego, 3000 Ω na 4 Ω

W układzie przeciwsobnym dwie lampy pracują na przeciwne połówki uzwojenia, a napięcie anodowe doprowadza się do odczepu środkowego. Składowe stałe obu lamp znoszą się w rdzeniu, więc nie potrzeba szczeliny, a magnesowanie wykorzystuje pełny przekrój.

Odczepy siatek ekranujących wypadają na 43% każdej połówki uzwojenia, w proporcji przyjętej za wzorcową w układach ultraliniowych. Podłączenie siatek do tych punktów zamiast do stałego napięcia obniża zniekształcenia względem pracy pentodowej, zachowując większość jej mocy.

Układ przeciwsobny daje wyższą moc i sprawność niż jednotaktowy przy tym samym rdzeniu, a symetria pracy kasuje parzyste harmoniczne. Uzwojenie wtórne podzielone jest na sekcje, które można łączyć szeregowo albo równolegle.

Specyfikacja techniczna

• typ: transformator głośnikowy do wzmacniaczy lampowych
• układ pracy: przeciwsobny (push-pull)
• odczepy siatek ekranujących: na 43% każdej połówki uzwojenia
• moc: 60 W
• impedancja uzwojenia pierwotnego: 3000 Ω
• impedancja uzwojenia wtórnego: 4 Ω
• pasmo przenoszenia: 50 Hz-12 kHz
• norma: PN-EN 61558-2-6
• temperatura otoczenia: do 40°C
• producent: Indel
