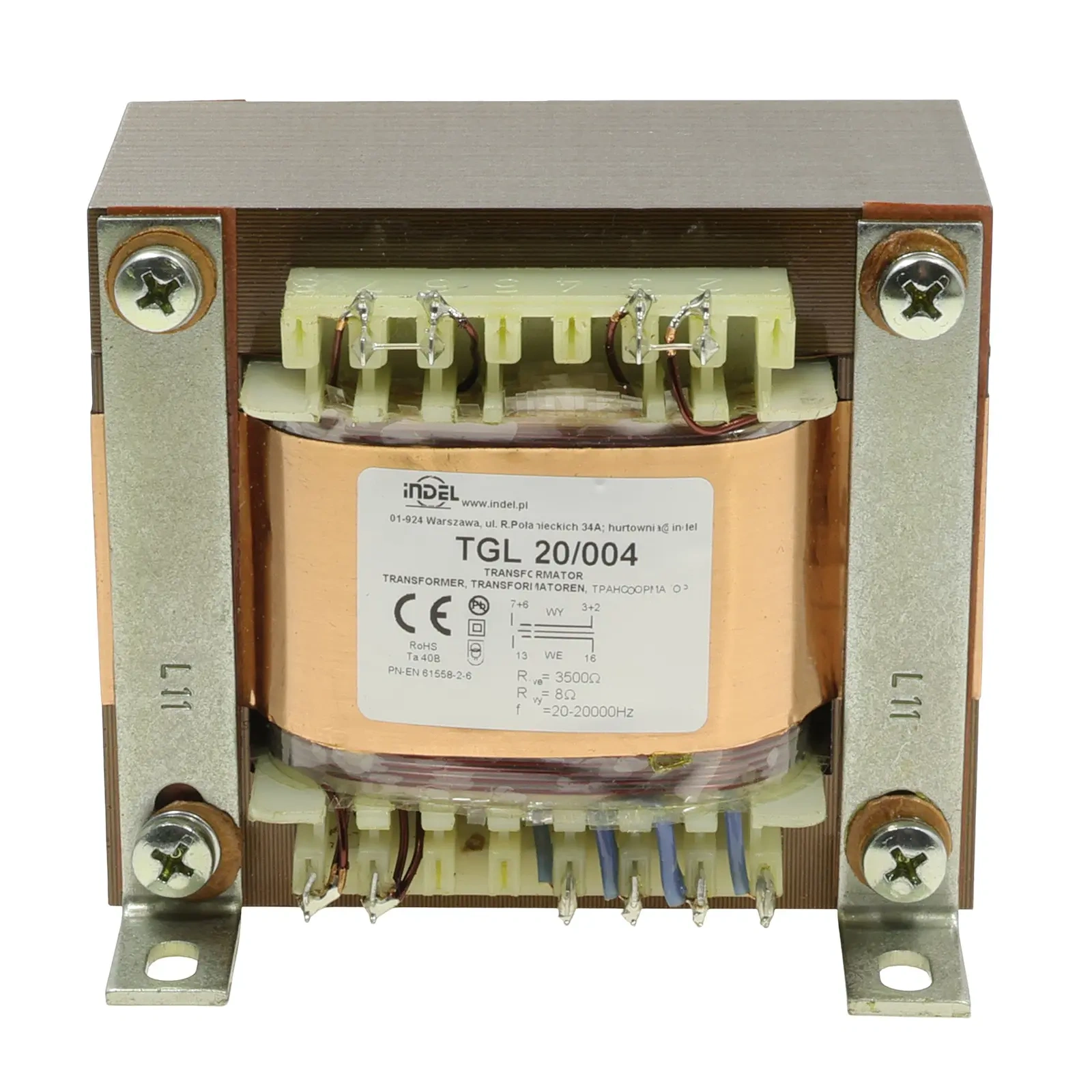

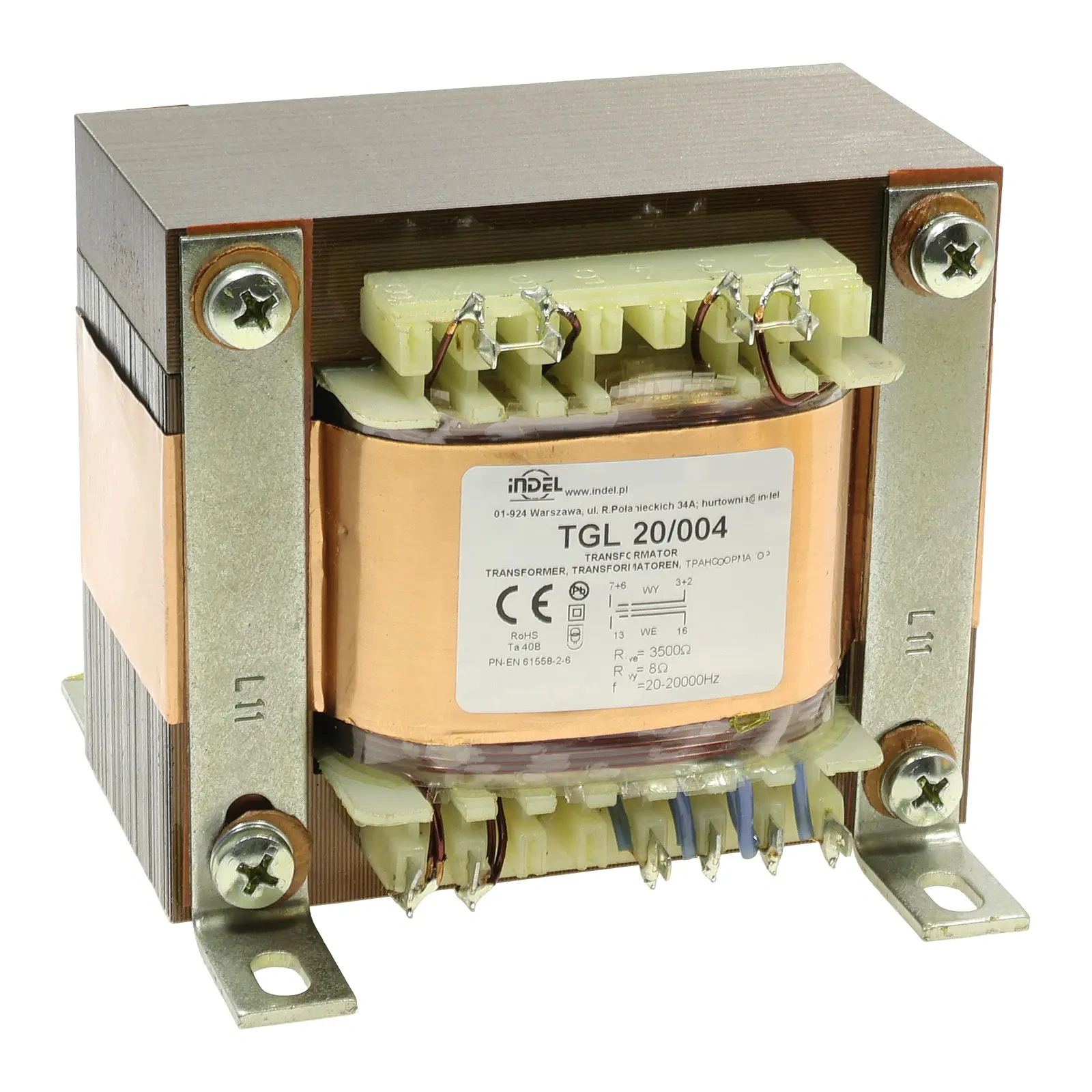

Transformator głośnikowy 20 W do wzmacniacza jednotaktowego, 3500 Ω na 8 Ω

W układzie jednotaktowym przez uzwojenie pierwotne płynie stały prąd anodowy jednej lampy, dlatego rdzeń ma szczelinę powietrzną przeciwdziałającą nasyceniu. Transformator przeciwsobny takiej szczeliny nie ma i w tym miejscu nie zadziała.

Konstrukcje jednotaktowe ceni się w budowach audio za przewagę parzystych harmonicznych w widmie zniekształceń, odbieranych jako łagodniejsze niż nieparzyste. Cena to niższa moc i sprawność względem układu przeciwsobnego o tej samej wielkości rdzenia.

Specyfikacja techniczna

• typ: transformator głośnikowy do wzmacniaczy lampowych
• układ pracy: jednotaktowy (SE)
• moc: 20 W
• impedancja uzwojenia pierwotnego: 3500 Ω
• impedancja uzwojenia wtórnego: 8 Ω
• pasmo przenoszenia: 20 Hz-20 kHz
• norma: PN-EN 61558-2-6
• temperatura otoczenia: do 40°C
• producent: Indel
