Termometr LED z czujnikiem DS18B20 - PCB's i mikroprocesor do projektu AVT 3122
- Mierzy temperaturę od -55 do +125°C i pokazuje wynik na czterocyfrowym wyświetlaczu LED. Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler.
Termometr LED z czujnikiem DS18B20 – pomiar temperatury AVT3122
Układ mierzy temperaturę i pokazuje wynik na czytelnym, czterocyfrowym wyświetlaczu LED.
Prosty termometr LED z wodoodpornym czujnikiem temperatury
AVT3122 pozwala zbudować kompaktowy termometr z wyświetlaczem LED, który mierzy temperaturę w zakresie od -55°C do +125°C. Wynik jest aktualizowany co 2 sekundy i prezentowany z rozdzielczością 0,1°C.
Projekt sprawdza się jako wskaźnik temperatury do warsztatu, urządzenia technicznego, panelu kontrolnego lub prostego systemu pomiarowego. Układ automatycznie rozpoznaje podłączony czujnik z rodziny DS18x20 i nie wymaga kalibracji.
Karta techniczna
AVT3122
Termometr z mikrokontrolerem ATtiny2313, cyfrowym czujnikiem DS18B20, czterocyfrowym wyświetlaczem LED i dwiema płytkami drukowanymi połączonymi listwą goldpin.
| Wersja | A+ – płytki PCB + zaprogramowany mikrokontroler |
| Typ projektu | termometr z wyświetlaczem LED |
| Zakres pomiaru temperatury | -55…+125°C |
| Rozdzielczość wskazań | 0,1°C |
| Aktualizacja wskazań | co 2 sekundy |
| Kalibracja | nie wymaga kalibracji |
| Czujnik temperatury | wodoodporny DS18B20 MOD, zgodność także z DS1820 / DS18S20 / DS18B20 |
| Rozpoznawanie czujnika | automatyczne po włączeniu zasilania |
| Mikrokontroler | ATtiny2313, zaprogramowany w wersji A+ |
| Taktowanie mikrokontrolera | wewnętrzny sygnał zegarowy |
| Wyświetlacz | LED-AF5643, czterocyfrowy, kolor dowolny |
| Sterowanie wyświetlaczem | multipleksowe, przez tranzystory T1-T4 |
| Wyświetlanie temperatur ujemnych | pierwsza cyfra zarezerwowana dla znaku minus |
| Stabilizator napięcia | 7805 |
| Zabezpieczenie polaryzacji | dioda D1 1N4007 |
| Zasilanie | 7…15 V DC / 0,3 A |
| Minimalna wydajność zasilacza | 200 mA |
| Połączenie płytek | kątowa listwa goldpin 14 szpilek |
| Technika montażu | elementy przewlekane |
| Wymiary płytek PCB | wyświetlacz 59×21 mm, płytka główna 38×37 mm |

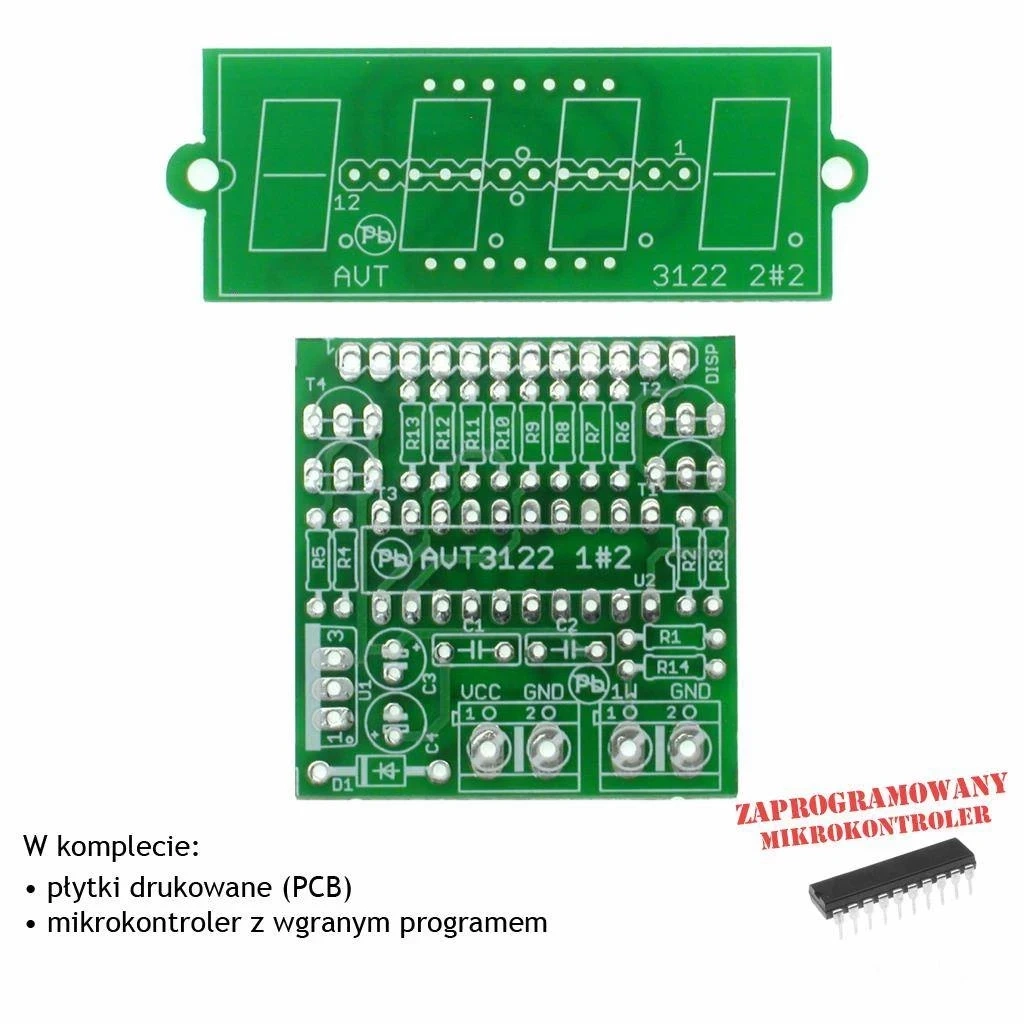

Wersja A+ – płytki PCB i zaprogramowany mikrokontroler
AVT3122 A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATtiny2313 przygotowany do pracy w tym projekcie. Pozostałe elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R5, R14: 4,7 kΩ
- R6-R13: 100 Ω
- C1, C2: 100 nF
- C3, C4: 100 µF
- D1: 1N4007
- T1-T4: BC557 lub podobne
- U1: 7805
- U2: ATtiny2313, zaprogramowany
- U3: DS18B20 MOD, czujnik w obudowie
- DISP1: wyświetlacz LED-AF5643, kolor dowolny
- Listwa goldpin kątowa 14 szpilek
- VCC, 1W: złącza śrubowe
Notes
Wersja A+ zawiera mikrokontroler z wgranym programem, dlatego nie trzeba samodzielnie programować ATtiny2313 do podstawowego uruchomienia termometru.
Układ składa się z dwóch płytek drukowanych. Płytkę wyświetlacza łączy się z płytką główną za pomocą kątowej listwy goldpin 14 szpilek, a niewielkie uszka na płytce wyświetlacza ułatwiają montaż termometru w obudowie lub panelu.
Czujnik temperatury należy podłączyć do złącza śrubowego: przewód biały do styku 1W, a przewód czarny i czerwony razem do styku GND. Przed uruchomieniem warto sprawdzić polaryzację zasilania i orientację elementów oznaczonych jako biegunowe.
Uwaga: Termometr jest zasilany napięciem stałym 7…15 V. Przed podłączeniem zasilania trzeba sprawdzić biegunowość, poprawność połączenia obu płytek oraz sposób podłączenia czujnika, ponieważ błędne podłączenie może uszkodzić układ lub spowodować brak wskazań.
Najczęściej zadawane pytania
Wersja A+ zawiera płytki PCB oraz zaprogramowany mikrokontroler ATtiny2313. Pozostałe elementy trzeba skompletować osobno.
Układ mierzy temperaturę w zakresie od -55°C do +125°C i pokazuje wynik z rozdzielczością 0,1°C.
Nie. Projekt wykorzystuje cyfrowy czujnik temperatury z rodziny DS18x20 i nie wymaga kalibracji.
Biały przewód czujnika należy podłączyć do styku 1W, a czarny i czerwony przewód razem do styku GND.
Nie. To wersja A+, czyli płytki PCB i zaprogramowany mikrokontroler. Wyświetlacz LED, czujnik, stabilizator, tranzystory, złącza, elementy bierne i pozostałe podzespoły trzeba dobrać osobno według wykazu.
