- Zbuduj lekki sygnalizator niskiego napięcia do pakietu w modelu RC. Wersja B to KIT DIY AVT1521 z PCB i elementami do lutowania.
Sygnalizator rozładowania akumulatora do modeli RC - KIT DIY AVT1521
KIT do zbudowania lekkiego sygnalizatora niskiego napięcia akumulatora do stałego montażu w modelu RC.
Sygnalizator niskiego napięcia do samodzielnego montażu
AVT1521 pozwala zbudować prosty sygnalizator rozładowania akumulatora do modeli RC. Układ jest szczególnie przydatny w modelach latających, gdzie spadek napięcia pakietu może doprowadzić do utraty kontroli nad modelem.
Sygnalizator jest zasilany z monitorowanego akumulatora i informuje o spadku napięcia za pomocą diody LED. Próg zadziałania ustawia się potencjometrem PR1, a rezystor R1 dobiera do liczby ogniw pakietu. Wersja B to zestaw KIT z płytką PCB i elementami do samodzielnego montażu.
Karta techniczna
AVT1521
Lekki sygnalizator rozładowania akumulatora z komparatorem LM358, źródłem odniesienia LM385 i sygnalizacją LED.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sygnalizacja rozładowania akumulatora |
| Zastosowanie | modele RC, szczególnie modele latające |
| Obsługiwane napięcia nominalne pakietów | 4,8 V, 7,2 V, 9,6 V, 12 V |
| Sygnalizacja | dioda LED |
| Regulacja | płynna regulacja napięcia załączenia LED |
| Układ porównujący | LM358 |
| Źródło odniesienia | LM385 |
| Zasilanie | z nadzorowanego akumulatora |
| Płytka PCB | 25×15 mm |
Wersja

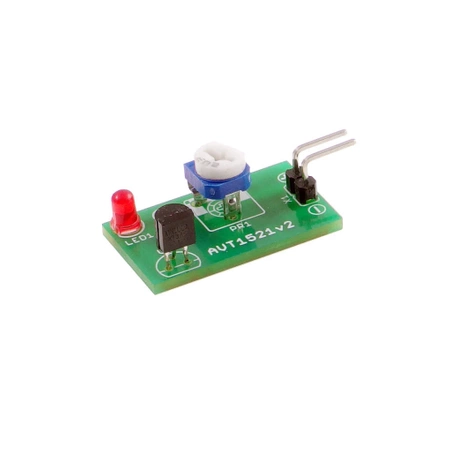

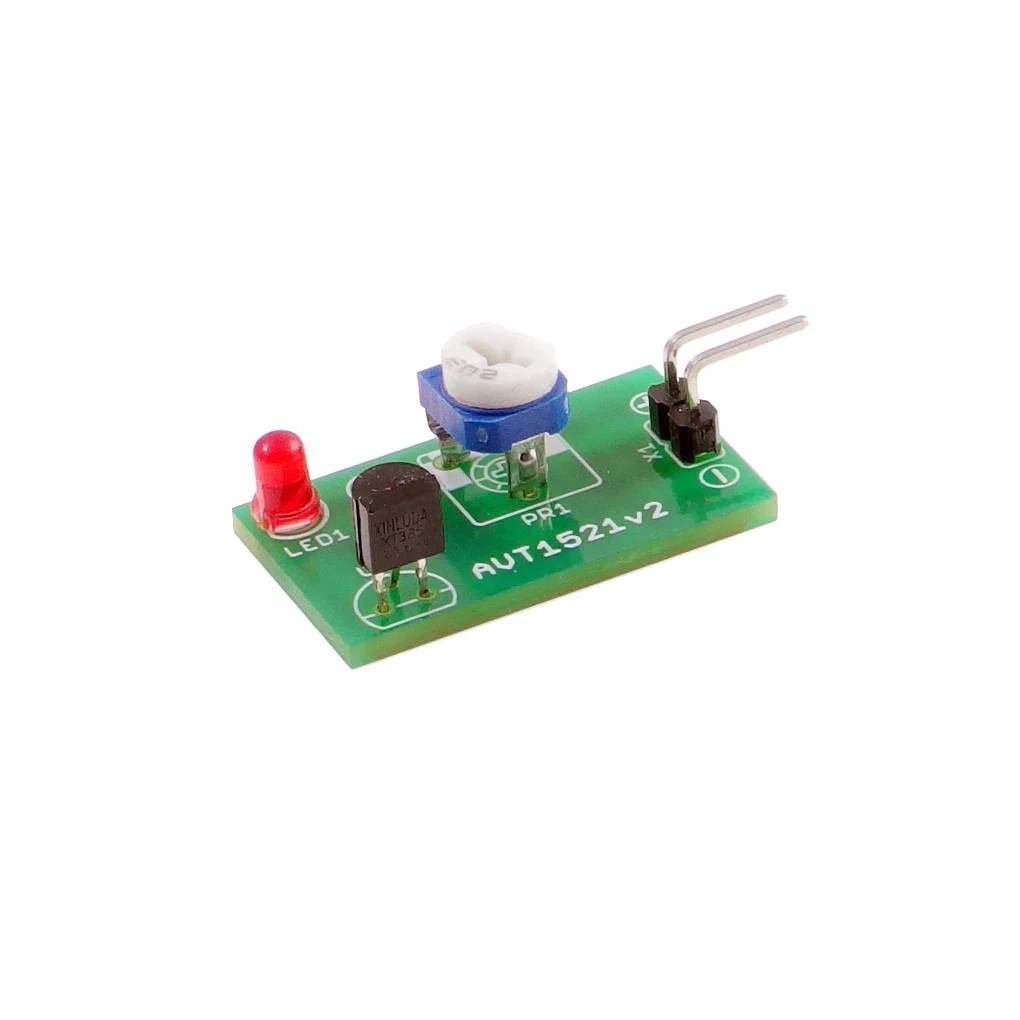

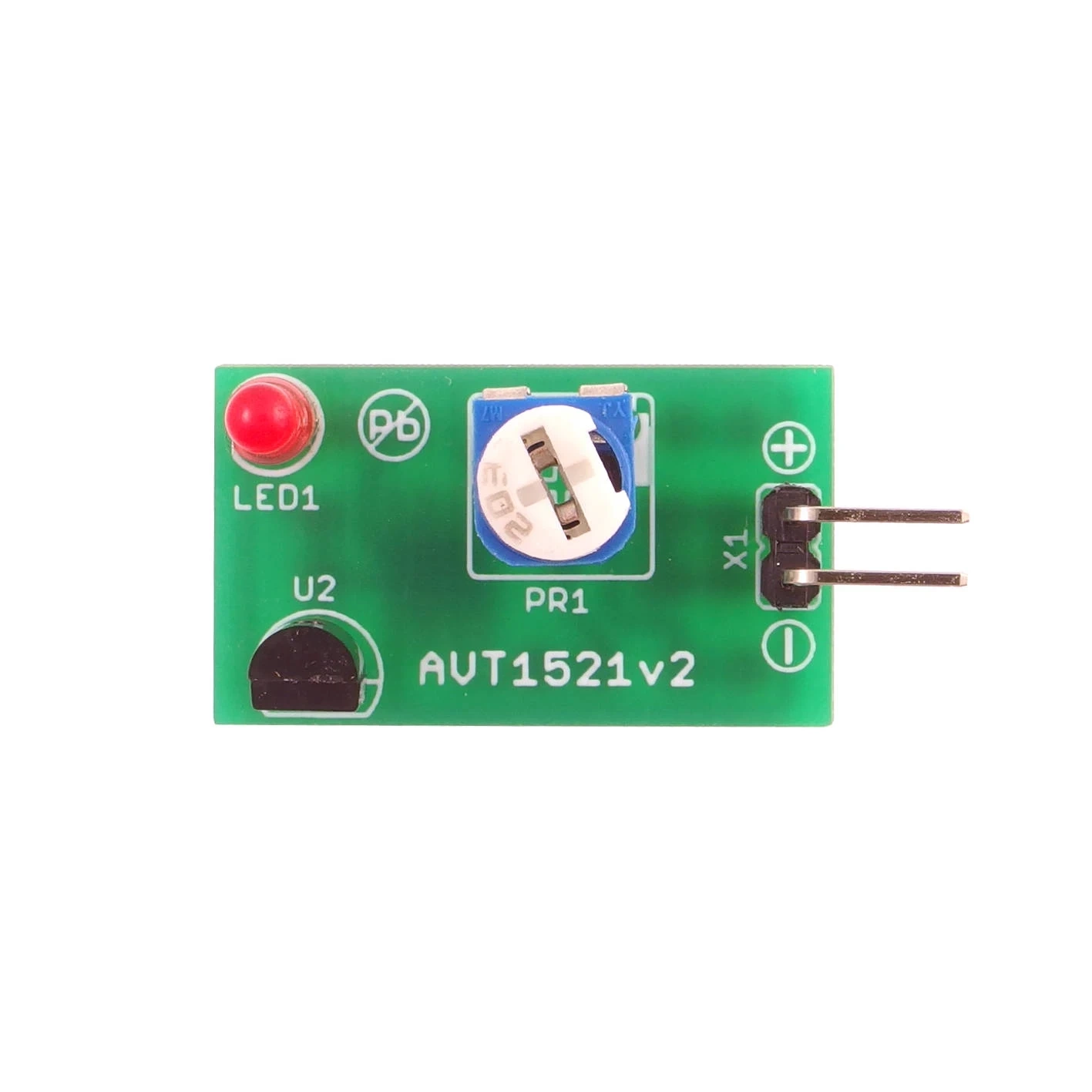

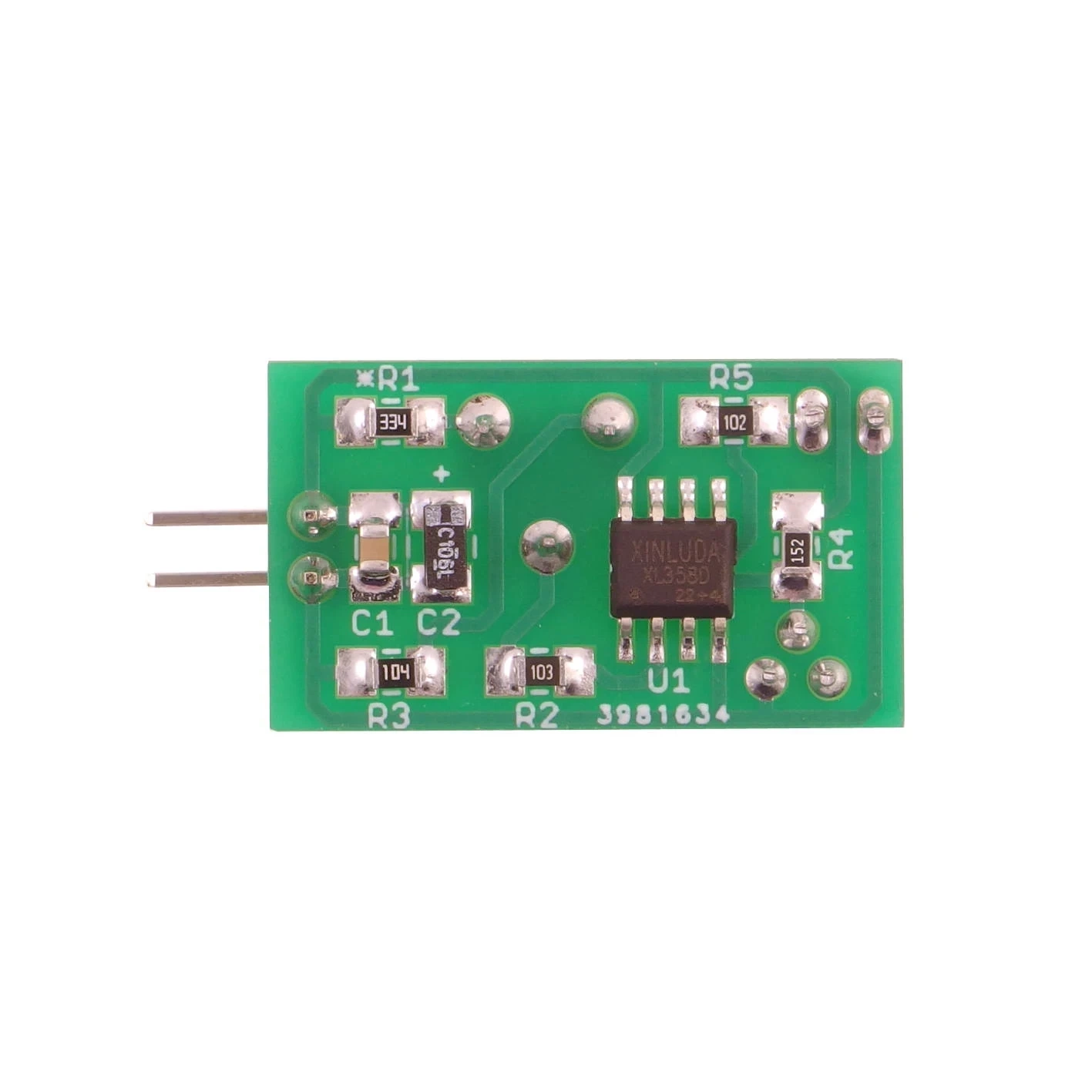

AVT1521 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, komparator LM358, źródło odniesienia LM385, diodę LED, potencjometr, rezystory i elementy do zlutowania sygnalizatora. Rezystor R1 należy dobrać do liczby ogniw monitorowanego akumulatora.
Notes
Układ pracuje jako komparator napięcia. LM358 porównuje napięcie wzorcowe z LM385 z napięciem dzielnika R1, PR1 i R3. Gdy napięcie akumulatora spadnie poniżej ustawionego progu, zapala się dioda LED.
Rezystor R1 dobiera się do liczby ogniw: 68 kΩ dla 4 ogniw 4,8 V, 150 kΩ dla 6 ogniw 7,2 V, 240 kΩ dla 8 ogniw 9,6 V oraz 330 kΩ dla 10 ogniw 12 V. Progi rozładowania odpowiadają napięciom 4,4 V, 6,6 V, 8,8 V i 11 V.
Kalibrację wykonuje się po montażu. Sygnalizator należy podłączyć do zasilacza ustawionego na minimalne napięcie pakietu i regulować PR1 do momentu zaświecenia diody LED.
Stan akumulatora warto sprawdzać pod obciążeniem, np. podczas pracy serwomechanizmów. Pomiar napięcia nieobciążonego pakietu może nie pokazać rzeczywistego zachowania akumulatora w modelu.
Uwaga: Sygnalizator informuje o spadku napięcia pakietu, ale nie zastępuje kontroli stanu akumulatora i bezpiecznego planowania czasu pracy modelu. W modelach latających zbyt głębokie rozładowanie może prowadzić do utraty kontroli nad modelem.
Najczęściej zadawane pytania
AVT1521 B to zestaw KIT z płytką PCB, komparatorem LM358, źródłem odniesienia LM385, diodą LED, potencjometrem i elementami do zlutowania sygnalizatora rozładowania akumulatora.
Do pakietów 4,8 V, 7,2 V, 9,6 V i 12 V. Wymaga to dobrania rezystora R1 oraz kalibracji progu załączenia diody LED potencjometrem PR1.
Po montażu należy podłączyć układ do zasilacza ustawionego na minimalne napięcie pakietu i regulować PR1 do momentu zaświecenia diody LED.
Nie. Sygnalizator działa analogowo na komparatorze LM358 i źródle odniesienia LM385, więc nie wymaga mikrokontrolera ani wgrywania programu.
