Sygnalizator LED - miniaturowy migacz na NE555 SMD - KIT AVT 1482
- Zbuduj miniaturowy sygnalizator LED do atrapy kamery, reklamy lub prostego symulatora alarmu. Wersja B to KIT DIY AVT1482 z PCB i elementami SMD do lutowania.

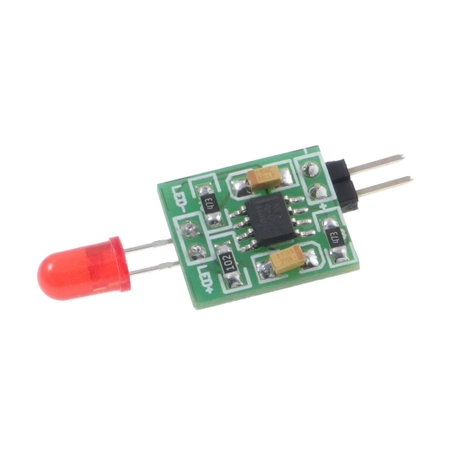

Sygnalizator LED - miniaturowy migacz na NE555 SMD - KIT DIY AVT1482
KIT do zbudowania bardzo małego sygnalizatora LED do atrapy kamery, reklamy lub prostego symulatora alarmu.
Miniaturowy migacz LED do samodzielnego montażu

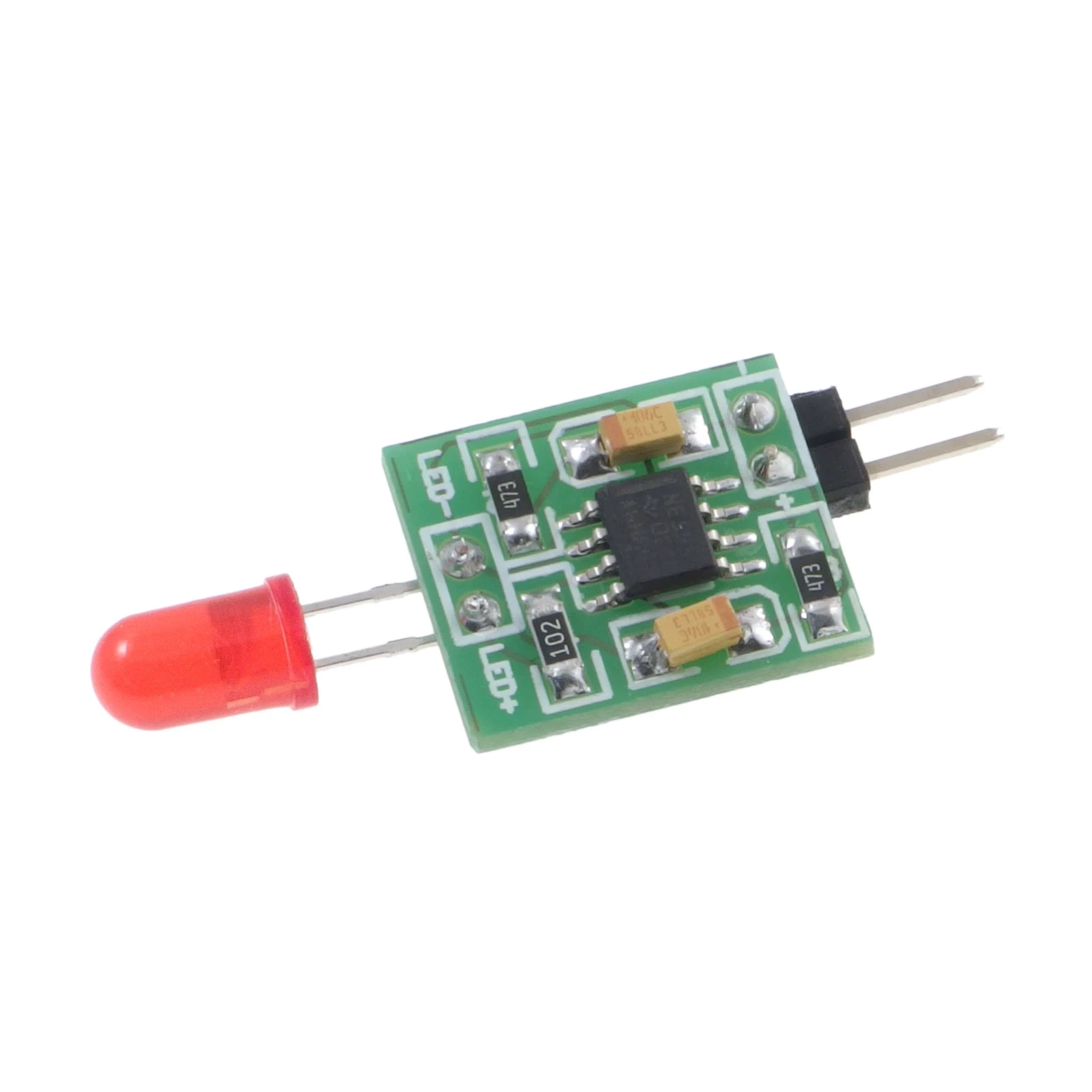

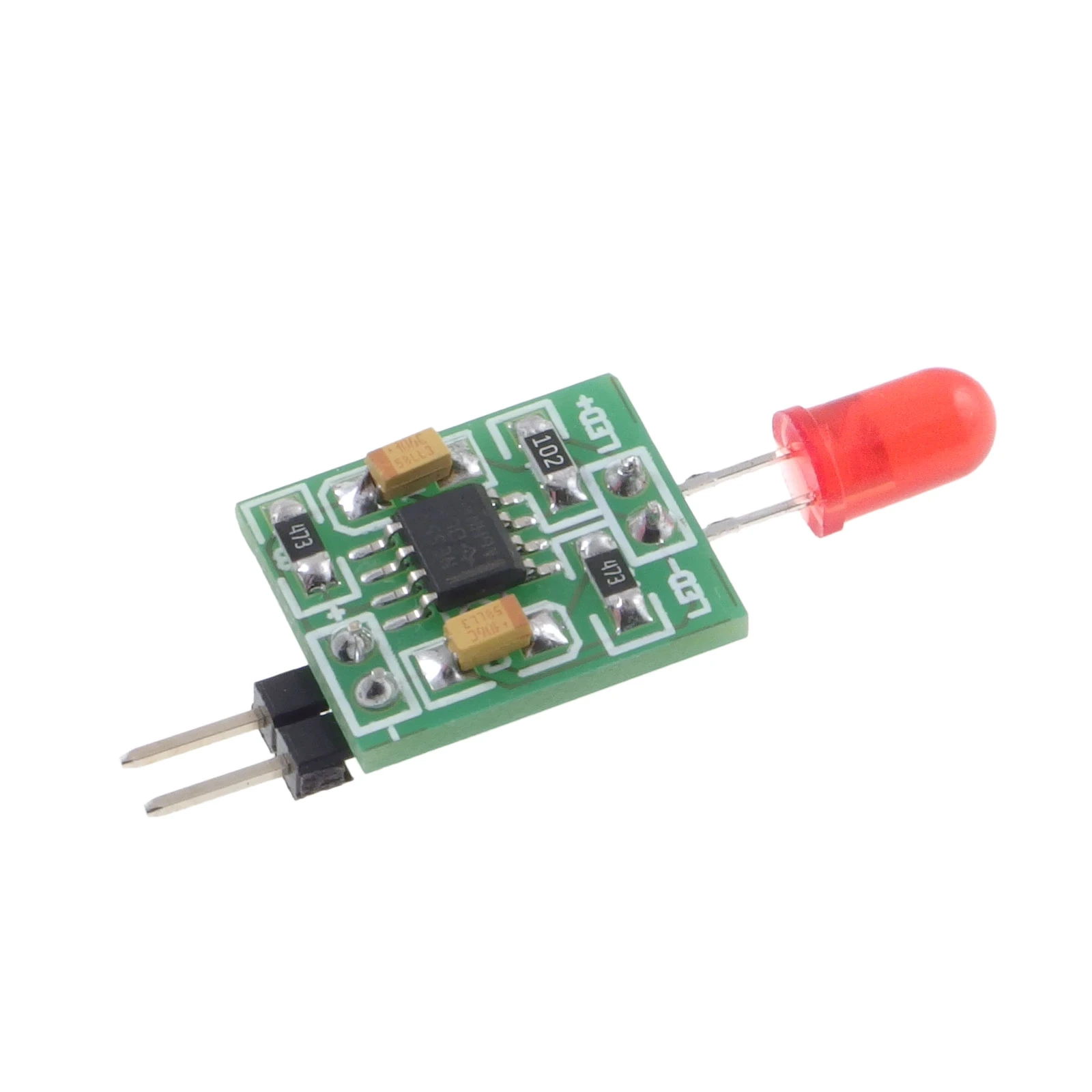

AVT1482 pozwala zbudować niewielki sygnalizator LED wykonany w technologii SMD. Sprawdza się w atrapie kamery wideo, bannerze reklamowym albo jako prosty symulator alarmu, gdy potrzebny jest cykliczny, widoczny błysk diody LED.
Układ pracuje na timerze NE555 w konfiguracji multiwibratora astabilnego. Częstotliwość migania zależy od elementów R2, R3 oraz C1. Wersja B to zestaw KIT z płytką PCB, układem NE555 SMD, diodą LED i elementami do samodzielnego montażu.
Karta techniczna
AVT1482
Miniaturowy sygnalizator LED z timerem NE555 SMD pracującym jako multiwibrator astabilny.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | migający sygnalizator LED |
| Układ generatora | NE555 SMD |
| Tryb pracy | multiwibrator astabilny |
| Sygnalizacja | dioda LED dowolnego koloru |
| Technologia montażu | SMD |
| Przykładowe zastosowanie | atrapa kamery, banner reklamowy, symulator alarmu |
| Płytka PCB | 17×14 mm |
Wersja
AVT1482 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, timer NE555 SMD, diodę LED i elementy do zlutowania miniaturowego sygnalizatora. Po montażu układ można zabezpieczyć lakierem izolacyjnym albo żywicą epoksydową.
Notes
Częstotliwość migania diody LED zależy od elementów R2, R3 oraz C1. Projekt nie wymaga programowania, ponieważ pracę generatora realizuje timer NE555.
Montaż wymaga dokładności ze względu na elementy SMD i bardzo małą płytkę PCB. Przed lutowaniem trzeba sprawdzić orientację układu NE555, kondensatorów elektrolitycznych i diody LED.
Po sprawdzeniu działania układ można zabezpieczyć lakierem izolacyjnym lub żywicą epoksydową, szczególnie gdy ma pracować w atrapie kamery, reklamie albo miejscu narażonym na wilgoć i zabrudzenia.
Uwaga: Układ jest bardzo mały i wykorzystuje montaż SMD. Do lutowania przydatne są cienka cyna, topnik, grot o małej średnicy oraz kontrola polaryzacji diody LED i kondensatorów.
Najczęściej zadawane pytania
AVT1482 B to zestaw KIT z płytką PCB, układem NE555 SMD, diodą LED i elementami do zlutowania miniaturowego sygnalizatora LED.
Do wykonania migającego sygnalizatora LED, np. w atrapie kamery, bannerze reklamowym albo prostym symulatorze alarmu.
Nie. Miganie diody realizuje timer NE555, więc nie ma mikrokontrolera ani wsadu do wgrywania.
Ze względu na bardzo małą płytkę 17×14 mm i elementy SMD. Układ jest prosty funkcjonalnie, ale wymaga precyzyjnego lutowania.
