Stroboskop dyskotekowy LED z białymi diodami - zlutowany KIT AVT 747
- Stroboskop dyskotekowy LED generuje silne białe błyski z regulacją częstotliwości i 16 trybami świecenia, bez wysokiego napięcia. AVT747 C to zlutowany układ do montażu w obudowie.
Stroboskop LED z regulacją błysków - zlutowany układ AVT747

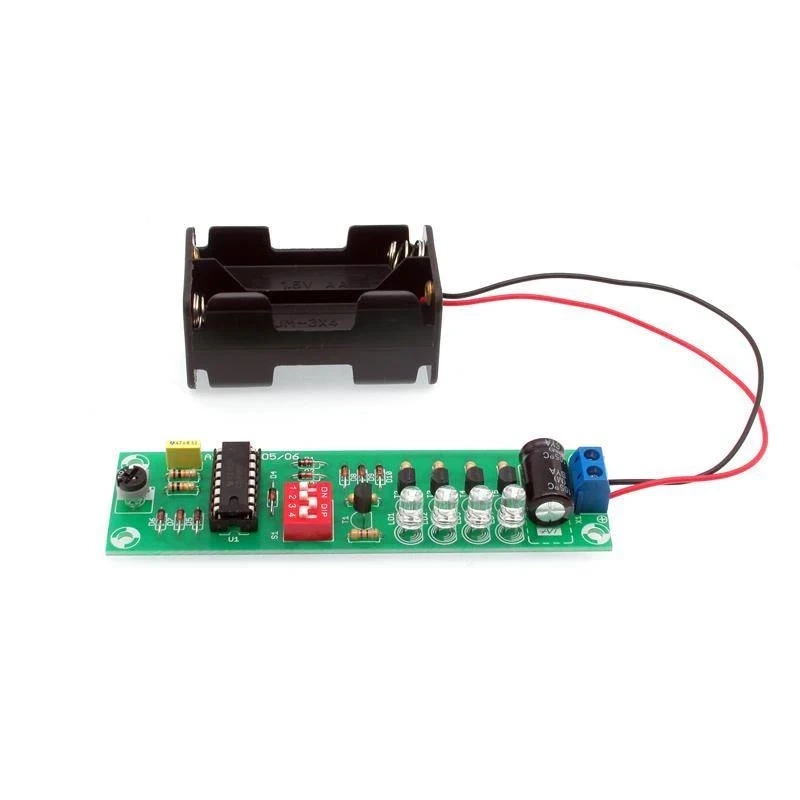

Zlutowany stroboskop dyskotekowy LED do podłączenia koszyczka 4×AA i montażu w obudowie lub rekwizycie świetlnym.
Zlutowany efekt świetlny z białymi diodami LED
AVT747 C to zlutowany stroboskop dyskotekowy z czterema ultrajasnymi białymi diodami LED. Układ generuje intensywne błyski światła, a jednocześnie nie wymaga obwodów wysokonapięciowych ani palnika ksenonowego.
Użytkownik może płynnie regulować częstotliwość błysków oraz wybierać jedną z 16 kombinacji świecenia. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie lub aplikacji świetlnej.
Karta techniczna
AVT747
Zlutowany stroboskop dyskotekowy LED z układem 74HC4060, czterema białymi diodami LED, regulacją błysków i wyborem 16 kombinacji świecenia.
| Kod projektu | AVT747 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | stroboskop dyskotekowy LED |
| Źródło światła | 4 białe ultrajasne diody LED 5 mm |
| Tryby świecenia | 16 kombinacji ustawianych przełącznikiem DIP SWITCH |
| Regulacja | płynna regulacja częstotliwości błysków PR1 |
| Układ sterujący | 74HC4060 |
| Zasilanie | 4–6 V DC, koszyczek 4×AA |
| Charakter układu | bez obwodów wysokonapięciowych |
| Wymiary płytki PCB | 29×104 mm |
Wersja
AVT747 C – zlutowany układ. Wersja zawiera zmontowany stroboskop dyskotekowy LED przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie lub aplikacji świetlnej.
Notes
AVT747 C wymaga podłączenia zasilania 4–6 V DC. Zalecany jest koszyczek 4×AA z bateriami alkalicznymi LR6 albo akumulatorkami NiCd/NiMH.
Nie należy przekraczać 6 V zasilania. Wyższe napięcie nie zwiększa jasności LED, a może zwiększyć straty w tranzystorach i uszkodzić układ sterujący.
Częstotliwość błysków reguluje PR1. Sposób świecenia wybiera czterosekcyjny przełącznik DIP SWITCH S1.
Obudowa lub rekwizyt powinny chronić płytkę przed zwarciem, a jednocześnie zapewniać bezpieczne skierowanie światła z dala od oczu użytkownika.
Uwaga: AVT747 C nie jest samodzielnym gotowym urządzeniem oświetleniowym. To zlutowany układ do poprawnego podłączenia i zabezpieczenia. Silne błyski mogą być szkodliwe dla wzroku i niebezpieczne dla osób wrażliwych na migające światło.
Najczęściej zadawane pytania
AVT747 C to zlutowany stroboskop dyskotekowy LED do podłączenia zasilania 4–6 V DC i montażu w obudowie lub aplikacji świetlnej.
Do efektów świetlnych, pokazów, eksperymentów z jasnymi diodami LED oraz jako mały stroboskop do demonstracji i zabawy.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i integracji w obudowie.
Nie. Tryb świecenia wybiera się przełącznikiem DIP SWITCH, a tempo błysków potencjometrem PR1.
Optymalne zasilanie to 4,5–6 V DC z baterii lub akumulatorków 4×AA. Nie należy przekraczać 6 V.
