Stroboskop dyskotekowy LED z białymi diodami - PCB do projektu AVT 747
- Stroboskop dyskotekowy LED generuje silne białe błyski z płynną regulacją częstotliwości i 16 trybami świecenia, bez wysokiego napięcia. AVT747 A zawiera płytkę PCB, elementy kup osobno.

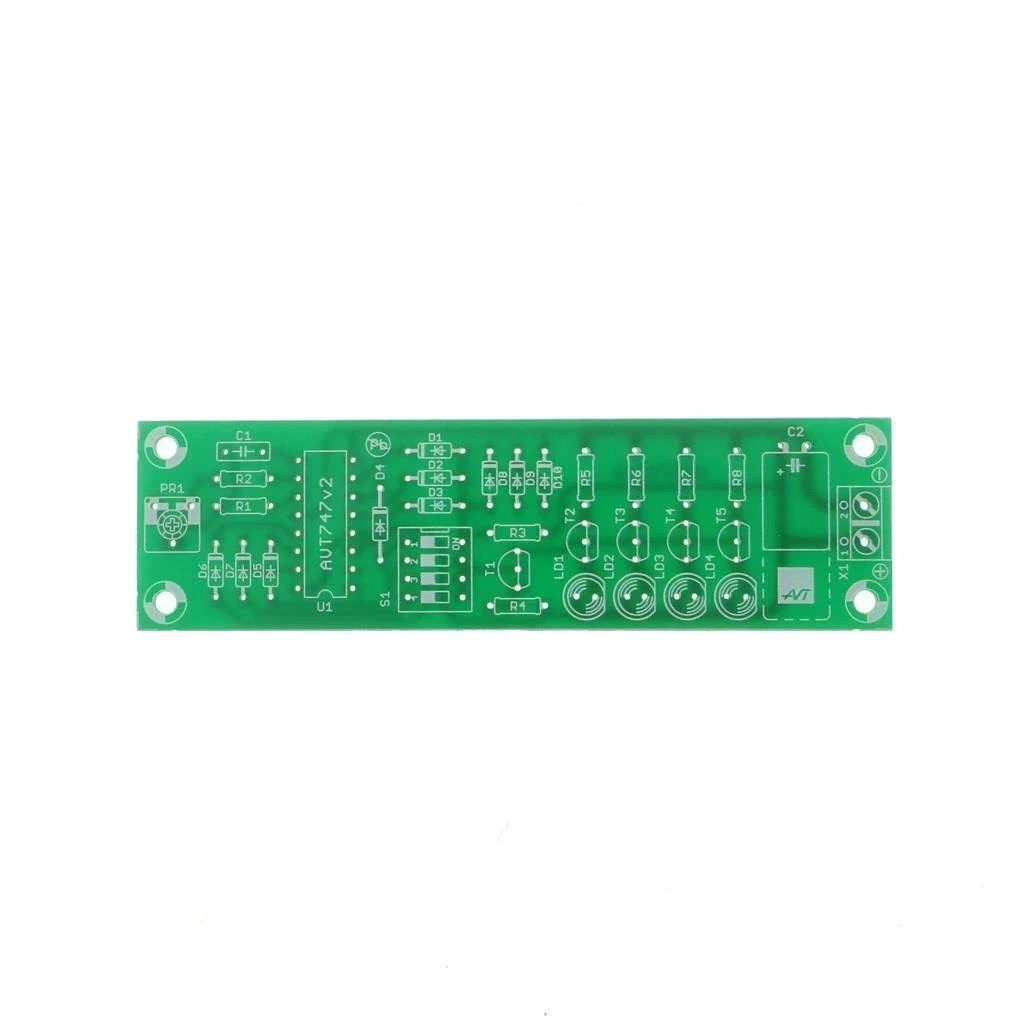

Stroboskop LED z regulacją błysków - płytka PCB do AVT747
Płytka PCB do wykonania efektowego stroboskopu dyskotekowego z białymi diodami LED i zasilaniem bateryjnym.
Silne błyski LED bez obwodów wysokiego napięcia
AVT747 to stroboskop dyskotekowy z czterema ultrajasnymi białymi diodami LED. Układ tworzy mocne błyski światła w rytmie ustawianym przez użytkownika, bez palnika ksenonowego i bez obwodów wysokonapięciowych.
Częstotliwość błysków można płynnie regulować potencjometrem PR1, a przełącznik DIP SWITCH S1 udostępnia 16 kombinacji sposobu świecenia. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT747
Stroboskop dyskotekowy LED z układem 74HC4060, czterema białymi diodami LED, regulacją częstotliwości i przełącznikiem trybów świecenia.
| Kod projektu | AVT747 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | stroboskop dyskotekowy LED |
| Źródło światła | 4 białe ultrajasne diody LED 5 mm |
| Tryby świecenia | 16 kombinacji ustawianych przełącznikiem DIP SWITCH |
| Regulacja | płynna regulacja częstotliwości błysków PR1 |
| Układ sterujący | 74HC4060 |
| Zasilanie | 4–6 V DC, koszyczek 4×AA |
| Charakter układu | bez obwodów wysokonapięciowych |
| Wymiary płytki PCB | 29×104 mm |
Wersja
AVT747 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R2: 10 kΩ
- R3: 4,7 kΩ
- R4: 470 Ω
- R5–R8: 10 Ω
- PR1: potencjometr montażowy 100 kΩ
- C1: 47 nF
- C2: 1000 µF
- D1–D10: 1N4148
- T1–T5: BC337 lub BC338
- U1: 74HC4060 + podstawka
- LD1–LD4: białe ultrajasne diody LED 5 mm
- S1: przełącznik DIP SWITCH 4
- X1: złącze + koszyk baterii 4×AA
Notes
Tempo i rytm pracy ustawia się potencjometrem PR1 oraz przełącznikiem DIP SWITCH S1. Cztery sekcje przełącznika pozwalają sprawdzić 16 kombinacji świecenia.
Układ pracuje już od około 3,5 V, ale optymalne rezultaty uzyskuje przy zasilaniu 4,5–6 V. Nie należy zasilać go napięciem wyższym niż 6 V.
Diody LED pracują impulsowo z dużym prądem, dlatego trzeba zwrócić uwagę na ich polaryzację oraz poprawny montaż tranzystorów T1–T5.
Do zasilania można użyć czterech baterii AA, baterii alkalicznych LR6 albo akumulatorków NiCd/NiMH.
Uwaga: AVT747 wytwarza bardzo silne błyski światła. Nie należy patrzeć na diody z małej odległości. Intensywne miganie może powodować zmęczenie wzroku, mroczki, mdłości, napady epilepsji u osób wrażliwych, a w skrajnych przypadkach uszkodzenie wzroku.
Najczęściej zadawane pytania
AVT747 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do efektów świetlnych, pokazów, eksperymentów z diodami LED oraz budowy małego stroboskopu dyskotekowego z zasilaniem bateryjnym.
Nie. Układ działa sprzętowo na 74HC4060, przełączniku DIP SWITCH i elementach dyskretnych.
Nie. AVT747 nie wykorzystuje obwodów wysokonapięciowych ani palnika ksenonowego; źródłem światła są białe diody LED.
Optymalne zasilanie to 4,5–6 V DC z koszyczka 4×AA. Nie należy przekraczać 6 V.
