Stroboskop dyskotekowy LED z białymi diodami - KIT AVT 747
- Stroboskop dyskotekowy LED generuje silne białe błyski bez obwodów wysokiego napięcia, z płynną regulacją i 16 trybami świecenia. AVT747 B to KIT DIY z płytką PCB i elementami do lutowania.
Stroboskop LED z regulacją błysków - KIT DIY AVT747
Zestaw elementów do wykonania stroboskopu dyskotekowego z białymi diodami LED, 16 trybami i regulacją błysków.
KIT stroboskopu LED do efektów świetlnych

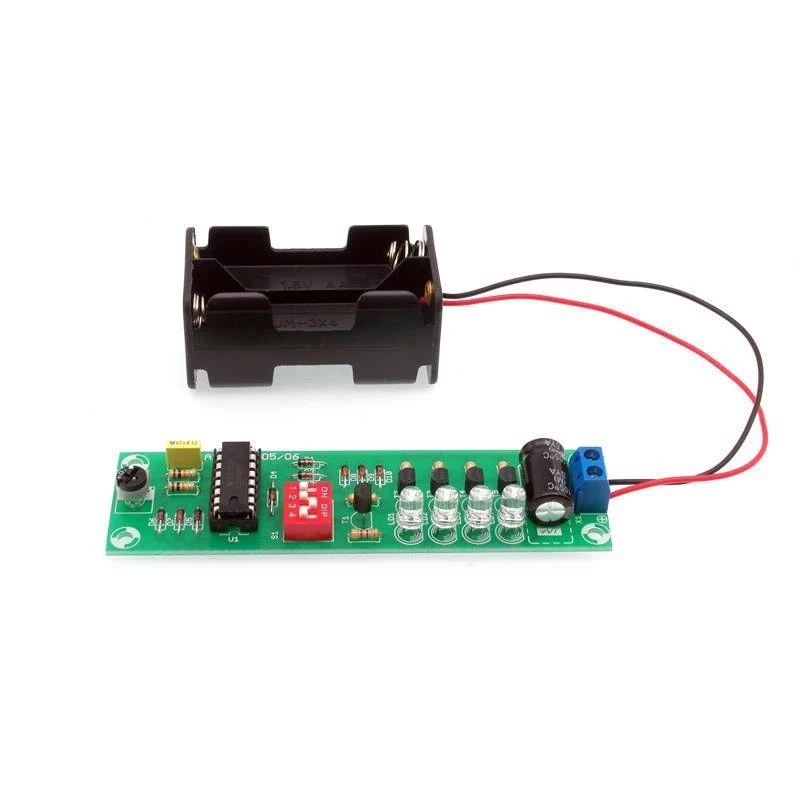

AVT747 pozwala zbudować prosty stroboskop dyskotekowy z czterema ultrajasnymi białymi diodami LED. Układ nie wymaga obwodów wysokiego napięcia, a mimo to daje mocne, efektowne błyski światła.
Potencjometr PR1 reguluje częstotliwość błysków, a czterosekcyjny DIP SWITCH umożliwia wybór jednej z 16 kombinacji świecenia. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania stroboskopu dyskotekowego LED.
Karta techniczna
AVT747
KIT stroboskopu dyskotekowego LED z 74HC4060, czterema białymi diodami LED, DIP SWITCH, potencjometrem regulacji i koszyczkiem 4×AA.
| Kod projektu | AVT747 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | stroboskop dyskotekowy LED |
| Źródło światła | 4 białe ultrajasne diody LED 5 mm |
| Tryby świecenia | 16 kombinacji ustawianych przełącznikiem DIP SWITCH |
| Regulacja | płynna regulacja częstotliwości błysków PR1 |
| Układ sterujący | 74HC4060 |
| Zasilanie | 4–6 V DC, koszyczek 4×AA |
| Charakter układu | bez obwodów wysokonapięciowych |

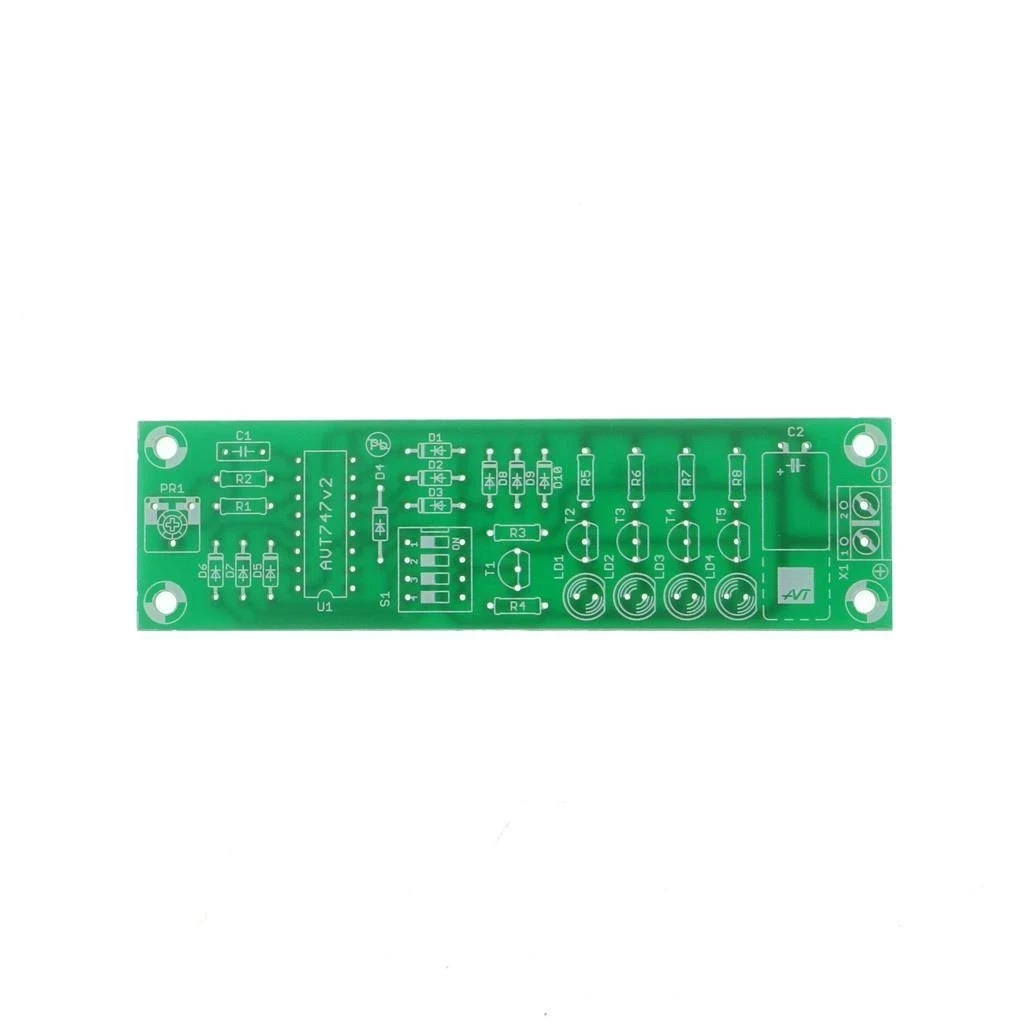

| Wymiary płytki PCB | 29×104 mm |
Wersja

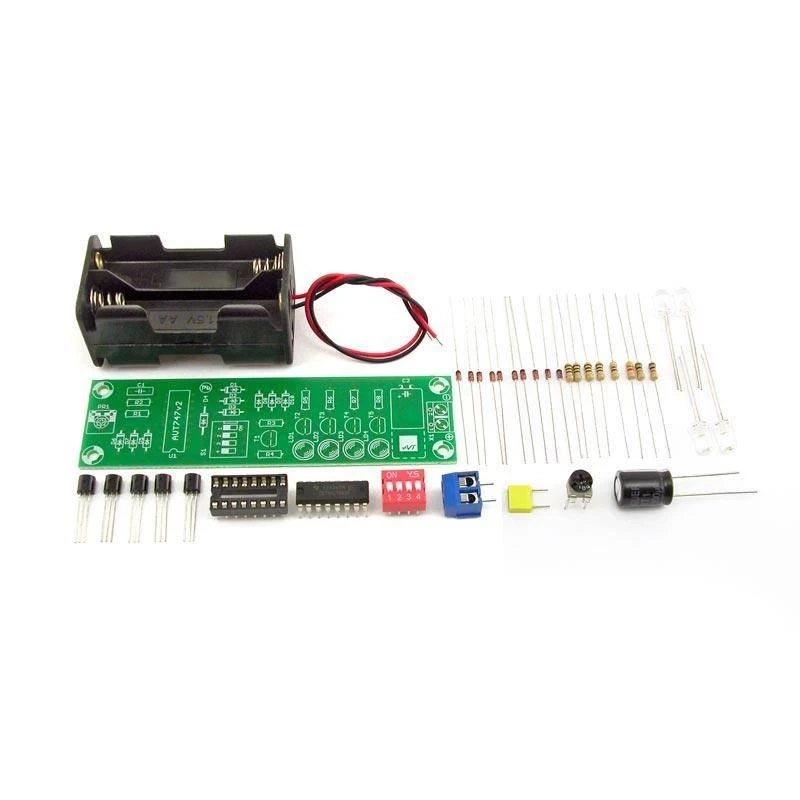

AVT747 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stroboskopu dyskotekowego LED.
Notes
Montaż należy rozpocząć od najmniejszych elementów, a elementy biegunowe wlutować zgodnie z oznaczeniami na płytce.
Po zmontowaniu układ nie wymaga procedur uruchomieniowych. Tempo i rytm pracy ustawia się za pomocą PR1 oraz czterosekcyjnego DIP SWITCH S1.
Zestaw zawiera koszyczek na 4 baterie AA. Najlepsze efekty uzyskuje się przy zasilaniu 4,5–6 V.
Nie należy zasilać układu napięciem wyższym niż 6 V, ponieważ nie zwiększy to jasności LED, a może zwiększyć straty w tranzystorach i uszkodzić układ 74HC4060.
Uwaga: stroboskop wytwarza intensywne migające światło. Nie patrz na diody z bliska i nie używaj układu wobec osób wrażliwych na błyski. Miganie może wywołać zmęczenie wzroku, mdłości lub napad epilepsji u osób podatnych.
Najczęściej zadawane pytania
AVT747 B to KIT DIY z płytką PCB i elementami do lutowania stroboskopu dyskotekowego LED.
Do budowy efektu świetlnego, pokazów, demonstracji działania generatora 74HC4060 i eksperymentów z jasnymi diodami LED.
Nie. Tryby świecenia wybiera się przełącznikiem DIP SWITCH, a częstotliwość błysków potencjometrem PR1.
Nie. Układ wykorzystuje białe diody LED i pracuje z niskim napięciem zasilania 4–6 V DC.
Optymalne zasilanie to 4,5–6 V DC z koszyczka 4×AA. Układu nie należy zasilać napięciem powyżej 6 V.
