Strach na szpaki - zlutowany KIT AVT 2753
- Strach na szpaki AVT2753 steruje syreną alarmową, ma regulację czasu pracy i przerwy oraz włącznik zmierzchowy. Wersja C to zlutowany układ do montażu w obudowie lub własnym projekcie.
Strach na szpaki – zlutowany AVT2753

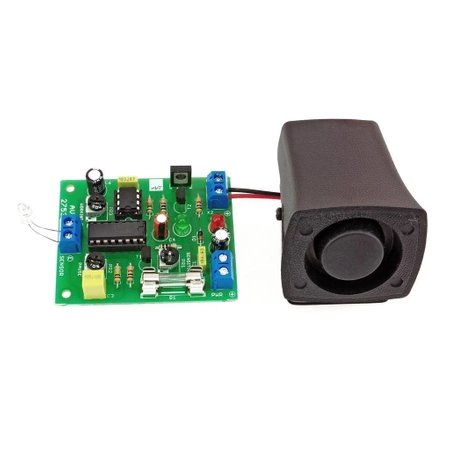

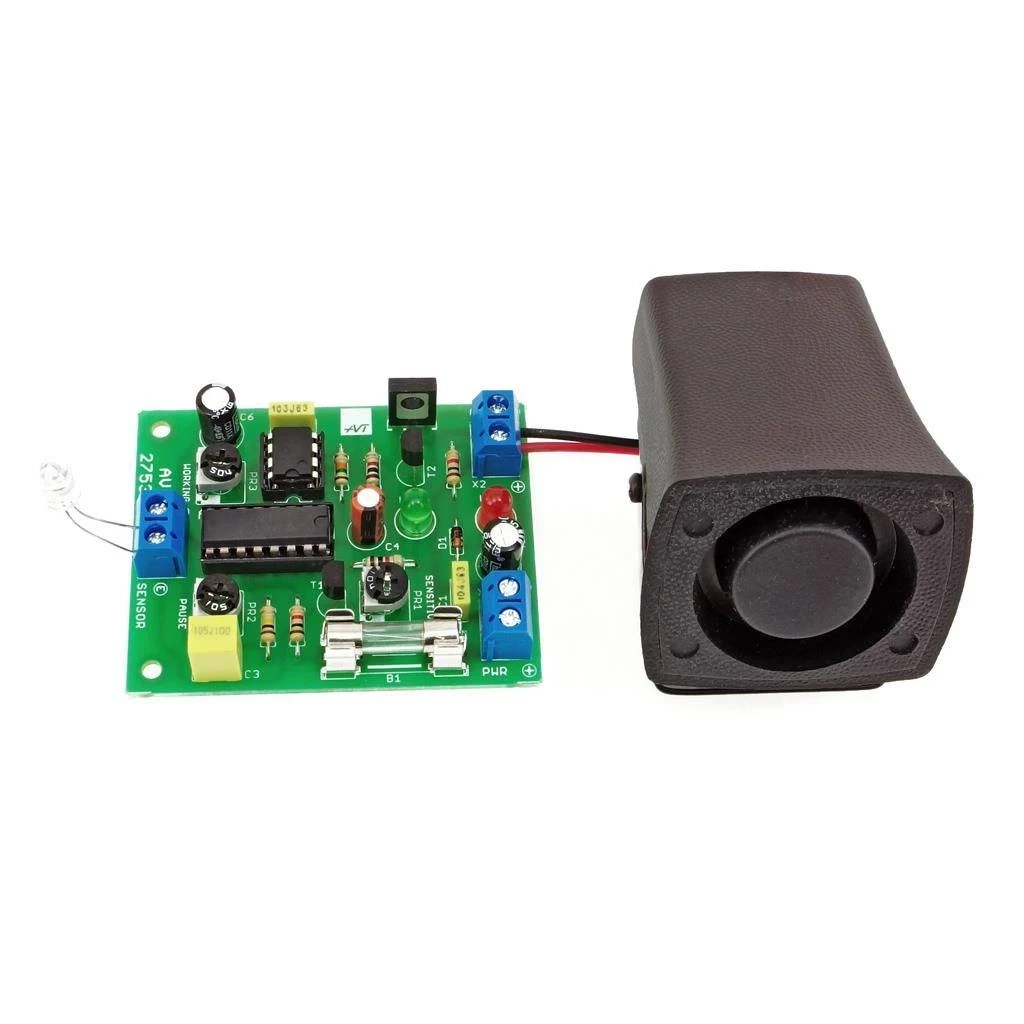

Zlutowany układ dźwiękowego odstraszacza ptaków z regulowanym cyklem pracy, syreną alarmową i włącznikiem zmierzchowym.
Automatyczne odstraszanie ptaków dźwiękiem
AVT2753 pozwala uruchomić dźwiękowy odstraszacz ptaków, który cyklicznie włącza syrenę alarmową w ustawionych odstępach czasu. To praktyczne rozwiązanie do ogrodu, działki, sadu, upraw oraz miejsc, w których potrzebne jest okresowe odstraszanie ptaków bez ciągłego nadzoru.
Regulowany czas przerwy i czas działania syreny ułatwiają dopasowanie pracy urządzenia do miejsca instalacji. Wbudowany włącznik zmierzchowy ogranicza działanie po zmroku, a kontrolki LED pomagają sprawdzić zasilanie i pracę czujnika oświetlenia.
Karta techniczna
AVT2753
AVT2753 to sterownik syreny alarmowej do budowy automatycznego odstraszacza ptaków, z regulacją czasu pracy, regulacją przerwy i włącznikiem zmierzchowym.
| Kod projektu | AVT2753 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | dźwiękowy odstraszacz ptaków |
| Główne zastosowanie | cykliczne odstraszanie ptaków sygnałem dźwiękowym |
| Zasada działania | cykliczne włączanie syreny alarmowej |
| Regulacja czasu przerwy | płynna, potencjometr PR2 |
| Regulacja czasu pracy | płynna, potencjometr PR3 |
| Włącznik zmierzchowy | tak, z fototranzystorem i regulacją progu PR1 |
| Kontrola napięcia zasilania | dioda LED |
| Kontrola czujnika oświetlenia | dioda LED |
| Zabezpieczenie wyjścia | bezpiecznik 2 A |
| Układy scalone | 4060, NE555 |
| Syrena alarmowa | w zestawie |
| Zasilanie | 12 V DC, akumulator lub zasilacz o odpowiedniej wydajności |
| Pobór prądu po zmroku | 5 mA |
| Pobór prądu w czuwaniu / dzień | 10 mA |
| Pobór prądu z sygnałem dźwiękowym | 150 mA |
| Wymiary płytki PCB | 50×63 mm |
Wersja
AVT2753 C – zlutowany układ. Wersja zawiera zmontowany odstraszacz przeznaczony do montażu w obudowie lub własnym projekcie.
Notes

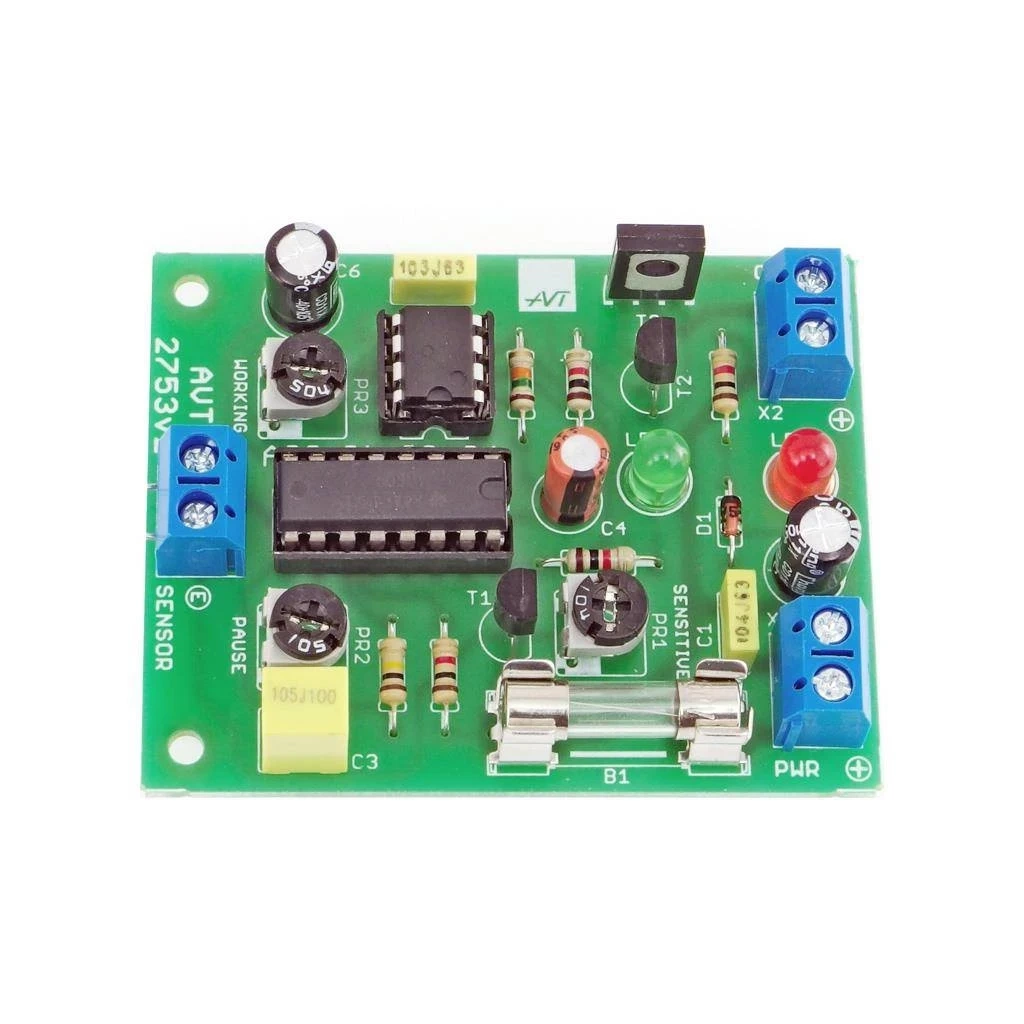

Czujnik oświetlenia ustawia się potencjometrem PR1. Czas przerwy reguluje PR2, a czas działania syreny PR3.
Podczas testów jako punkt wyjściowy sprawdza się ustawienie: czas przerwy około 4 minuty i czas działania syreny około 5 sekund.
Przy pracy na zewnątrz układ trzeba umieścić w odpowiedniej obudowie chroniącej przed warunkami atmosferycznymi.
Najczęściej zadawane pytania
AVT2753 C to zlutowany układ odstraszacza ptaków. Wymaga poprawnego podłączenia zasilania, syreny oraz zabezpieczenia w obudowie lub miejscu montażu.
Nie. Wersja C jest zlutowanym układem, ale nadal wymaga poprawnego podłączenia i zabezpieczenia.
Układ pracuje z zasilaniem 12 V DC, np. z akumulatora lub zasilacza o odpowiedniej wydajności prądowej.
Nie. Układ pracuje cyklicznie, a czas przerwy i czas działania syreny można regulować potencjometrami.
Włącznik zmierzchowy pozwala automatycznie ograniczyć pracę urządzenia po zmroku. Próg działania ustawia się potencjometrem PR1.
Tak. Przy pracy na zewnątrz płytka powinna zostać umieszczona w obudowie chroniącej przed warunkami atmosferycznymi.
