- Strach na szpaki AVT2753 steruje syreną alarmową, ma regulację czasu pracy i przerwy oraz włącznik zmierzchowy. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

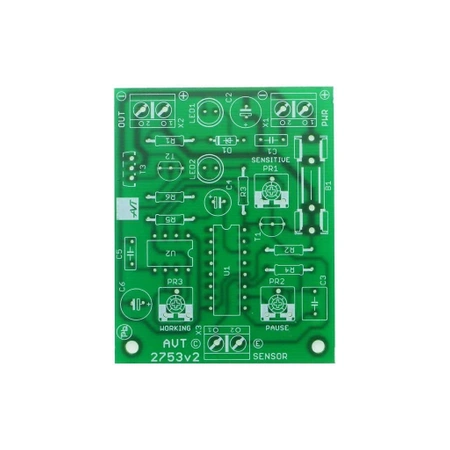

Strach na szpaki – płytka PCB do projektu AVT2753

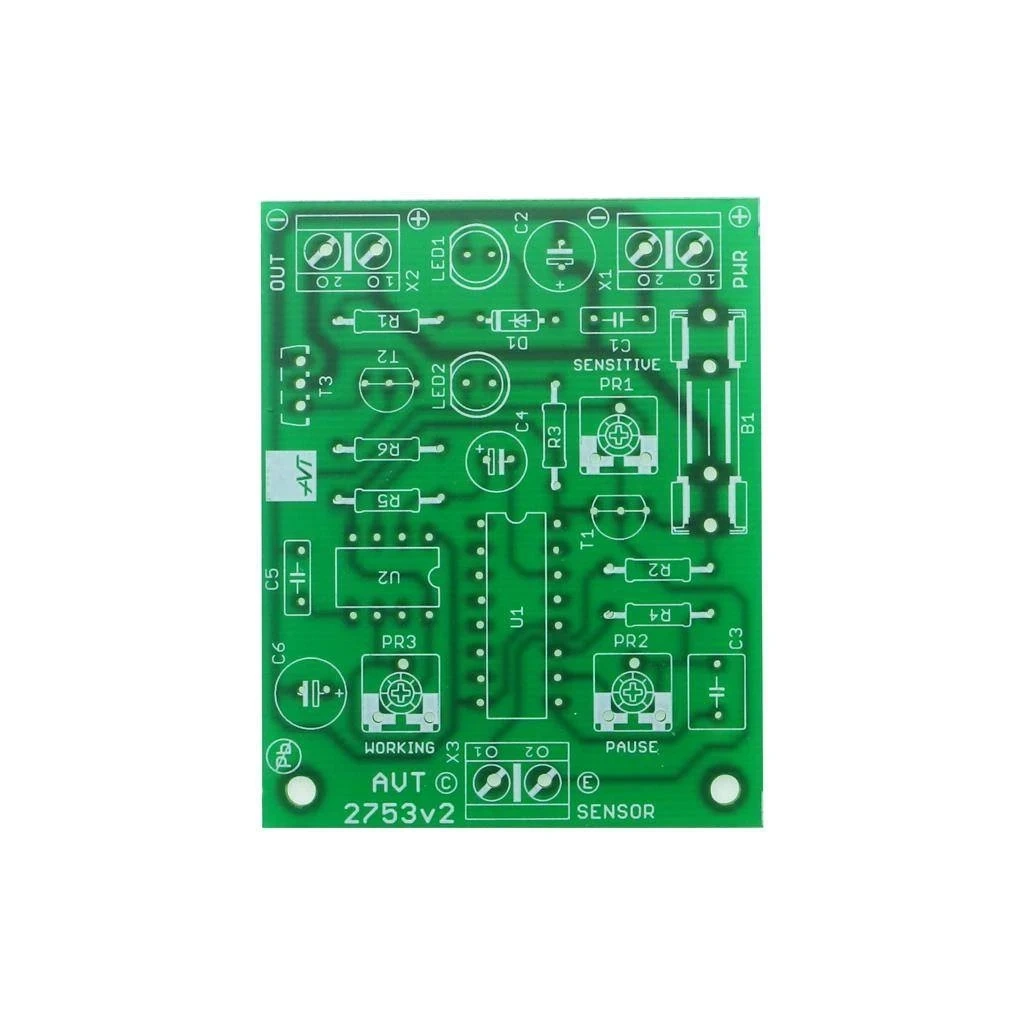

Płytka drukowana do budowy dźwiękowego odstraszacza ptaków z regulowanym cyklem pracy, syreną alarmową i włącznikiem zmierzchowym.
Automatyczne odstraszanie ptaków dźwiękiem
AVT2753 pozwala zbudować dźwiękowy odstraszacz ptaków, który cyklicznie uruchamia syrenę alarmową w ustawionych odstępach czasu. To praktyczne rozwiązanie do ogrodu, działki, sadu, upraw oraz miejsc, w których potrzebne jest okresowe odstraszanie ptaków bez ciągłego nadzoru.
Regulowany czas przerwy i czas działania syreny ułatwiają dopasowanie pracy urządzenia do miejsca instalacji. Wbudowany włącznik zmierzchowy ogranicza działanie po zmroku, a kontrolki LED pomagają sprawdzić zasilanie i pracę czujnika oświetlenia.
Karta techniczna
AVT2753
AVT2753 to sterownik syreny alarmowej do budowy automatycznego odstraszacza ptaków, z regulacją czasu pracy, regulacją przerwy i włącznikiem zmierzchowym.
| Kod projektu | AVT2753 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | dźwiękowy odstraszacz ptaków |
| Główne zastosowanie | cykliczne odstraszanie ptaków sygnałem dźwiękowym |
| Zasada działania | cykliczne włączanie syreny alarmowej |
| Regulacja czasu przerwy | płynna, potencjometr PR2 |
| Regulacja czasu pracy | płynna, potencjometr PR3 |
| Włącznik zmierzchowy | tak, z fototranzystorem i regulacją progu PR1 |
| Kontrola napięcia zasilania | dioda LED |
| Kontrola czujnika oświetlenia | dioda LED |
| Zabezpieczenie wyjścia | bezpiecznik 2 A |
| Układy scalone | 4060, NE555 |
| Syrena alarmowa | wymagana do pełnego działania układu |
| Zasilanie | 12 V DC, akumulator lub zasilacz o odpowiedniej wydajności |
| Pobór prądu po zmroku | 5 mA |
| Pobór prądu w czuwaniu / dzień | 10 mA |
| Pobór prądu z sygnałem dźwiękowym | 150 mA |
| Wymiary płytki PCB | 50×63 mm |
Wersja
AVT2753 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R3, R6: 1 kΩ
- R4: 100 kΩ
- R5: 15 kΩ
- PR1: 100 kΩ
- PR2: 1 MΩ
- PR3: 500 kΩ
- C1: 100 nF
- C2, C6: 100 µF
- C3, C4: 1 µF
- C5: 10 nF
- D1: dioda Zenera 7,5 V
- LED1: dioda LED czerwona
- LED2: dioda LED zielona
- T1, T2: BC548 lub podobny
- T3: BD139 lub podobny
- U1: 4060
- U2: NE555
- SENSOR: fototranzystor
- B1: bezpiecznik 2 A
- X1, X2, X3: złącza śrubowe
- Syrena alarmowa
Notes
Przed pierwszym uruchomieniem potencjometry warto ustawić w położeniach testowych. Ułatwia to sprawdzenie działania układu z krótką przerwą i krótkim alarmem.
Czujnik oświetlenia ustawia się potencjometrem PR1. Czas przerwy reguluje PR2, a czas działania syreny PR3.
Przy pracy na zewnątrz układ trzeba umieścić w odpowiedniej obudowie chroniącej przed warunkami atmosferycznymi.
Najczęściej zadawane pytania
AVT2753 A zawiera płytkę PCB do projektu odstraszacza ptaków. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Układ pracuje z zasilaniem 12 V DC, np. z akumulatora lub zasilacza o odpowiedniej wydajności prądowej.
Nie. Układ pracuje cyklicznie, a czas przerwy i czas działania syreny można regulować potencjometrami.
Włącznik zmierzchowy pozwala automatycznie ograniczyć pracę urządzenia po zmroku. Próg działania ustawia się potencjometrem PR1.
Tak. Do pełnego działania układu potrzebna jest syrena alarmowa podłączana do wyjścia układu.
Tak. Przy pracy na zewnątrz płytka powinna zostać umieszczona w obudowie chroniącej przed warunkami atmosferycznymi.
