- Sterownik silnika krokowego 7-24 V z regulacją prędkości, wyborem trybu pracy i obciążalnością 1 A/cewkę. AVT1985 B to KIT DIY z PCB i elementami do lutowania.

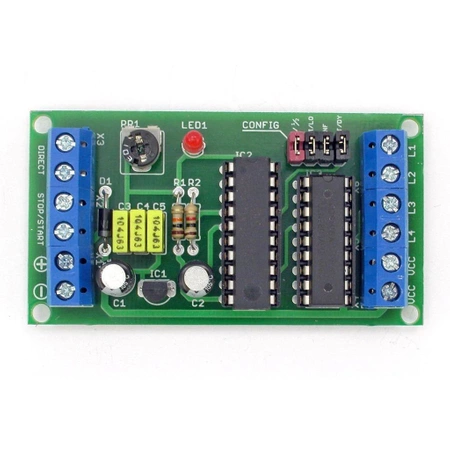

Sterownik unipolarnego silnika krokowego 7-24 V - KIT DIY AVT1985
KIT DIY sterownika unipolarnego silnika krokowego z regulacją prędkości, trybem krokowym i półkrokowym.
Sterownik do prostych napędów krokowych
AVT1985 pozwala zbudować sterownik unipolarnego silnika krokowego do prostych mechanizmów automatyki, modeli, zabawek i urządzeń demonstracyjnych. Układ obsługuje silniki z 5 lub 6 przewodami i umożliwia regulację prędkości obrotowej potencjometrem.

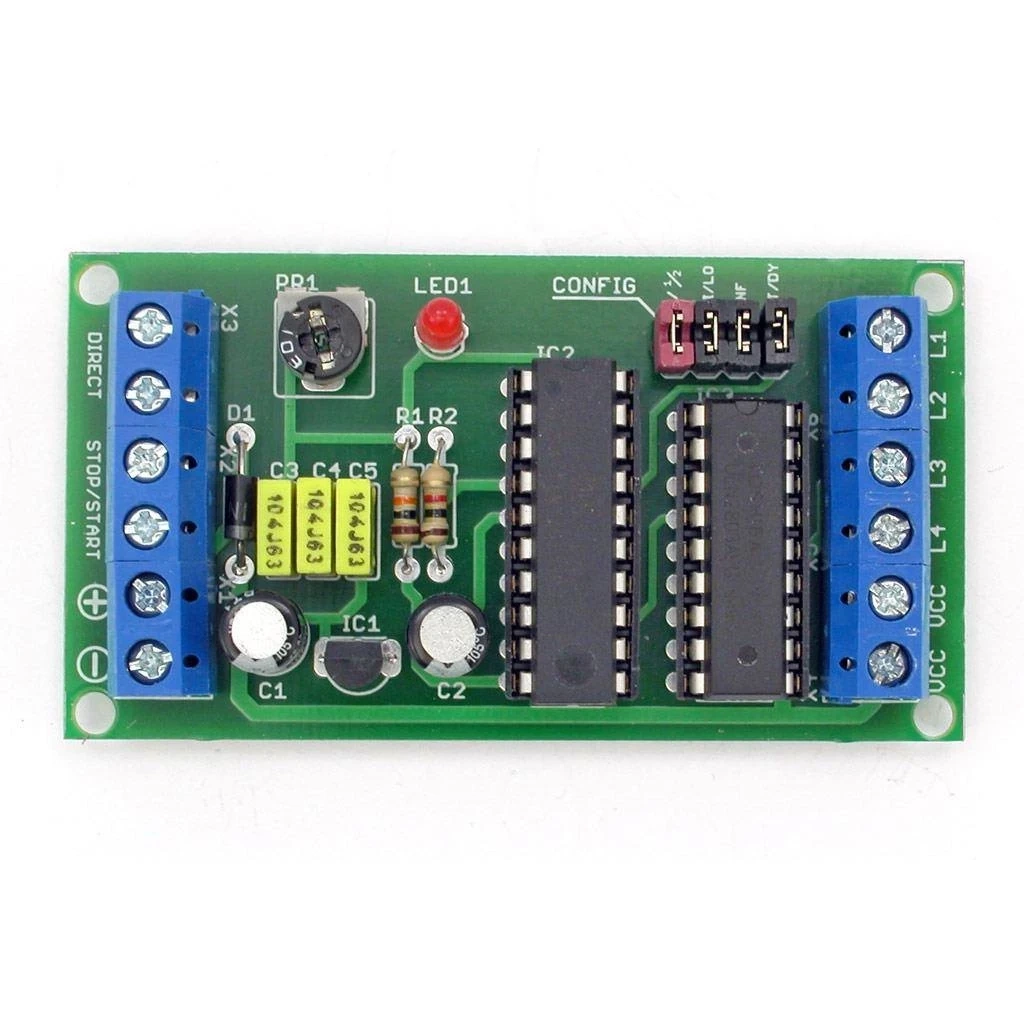

Konfiguracja na zworkach pozwala dobrać tryb krokowy lub półkrokowy, wyższy albo niższy zakres prędkości, sposób sterowania wejściami oraz typ zatrzymania. Driver ULN2803 steruje cewkami silnika, a ATtiny261 generuje sekwencję kroków. AVT1985 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1985
Sterownik unipolarnego silnika krokowego 5- lub 6-przewodowego z regulacją prędkości i wyborem trybu sterowania.
| Kod projektu | AVT1985 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | sterownik unipolarnego silnika krokowego |
| Typ silnika | unipolarny, 5 lub 6 przewodów |
| Zasilanie | 7-24 V DC |
| Obciążalność | do 1 A / kanał, cewkę |
| Tryb silnika | praca krokowa lub półkrokowa |
| Regulacja prędkości | potencjometr PR1, dwa zakresy HI/LO |
| Sterowanie | impulsowe lub stanowe, STOP/START i DIRECT |
| Zatrzymanie | statyczne lub dynamiczne |
| Driver wyjściowy | ULN2803, równoległe pary kanałów |
| Mikrokontroler | ATtiny261, zaprogramowany do projektu |
| Płytka PCB | 70×38 mm |
Wersja

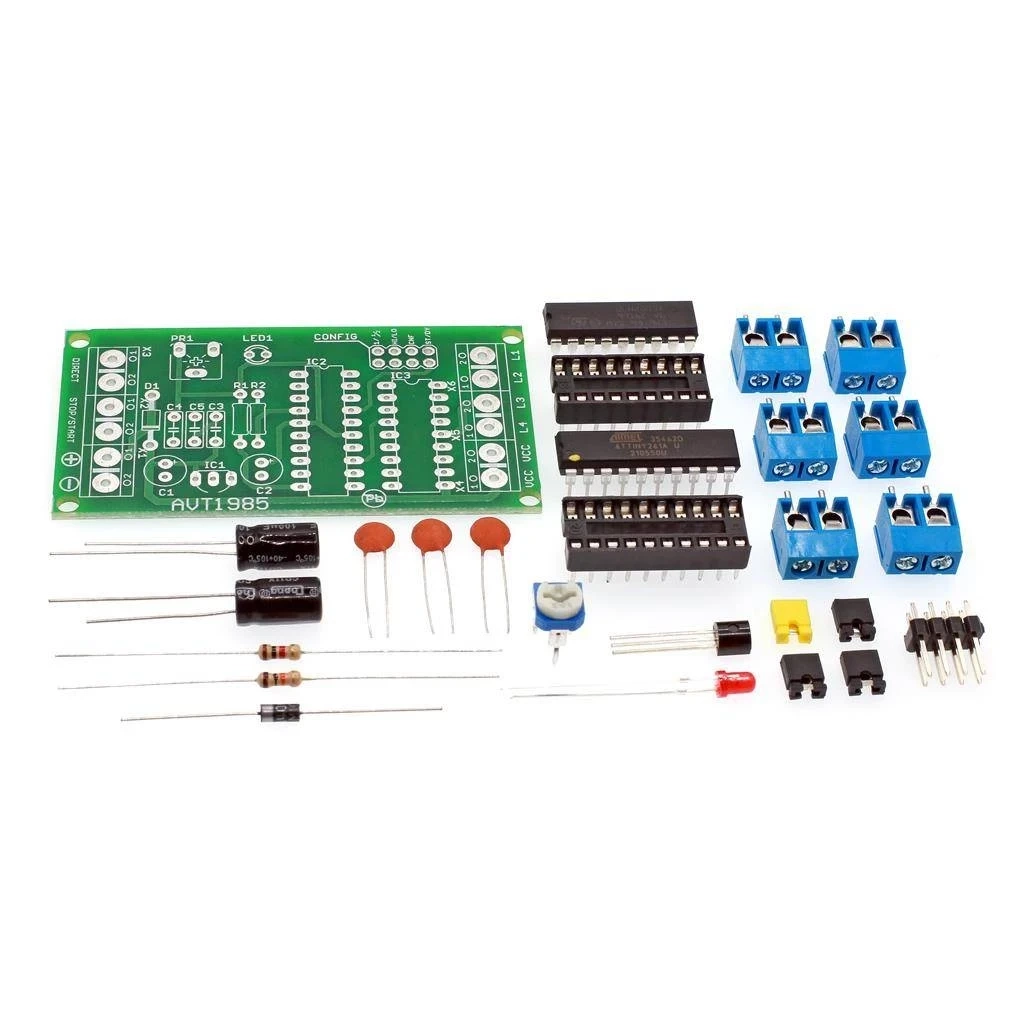

AVT1985 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny261 z podstawką, ULN2803 z podstawką, stabilizator 78L05, diodę 1N4007, diodę LED, potencjometr 10 kΩ, złącza DG301-5.0/2, goldpin 2×4 z czterema zworkami, rezystory i kondensatory.
Notes
Zmiany zworek CONFIG są aktywne dopiero po wyłączeniu i ponownym włączeniu zasilania.
Praca półkrokowa daje płynniejszy ruch silnika, ale zwiększa pobór prądu o około 50-60%.
Zatrzymanie dynamiczne blokuje oś silnika, lecz powoduje pobór prądu i nagrzewanie uzwojeń.

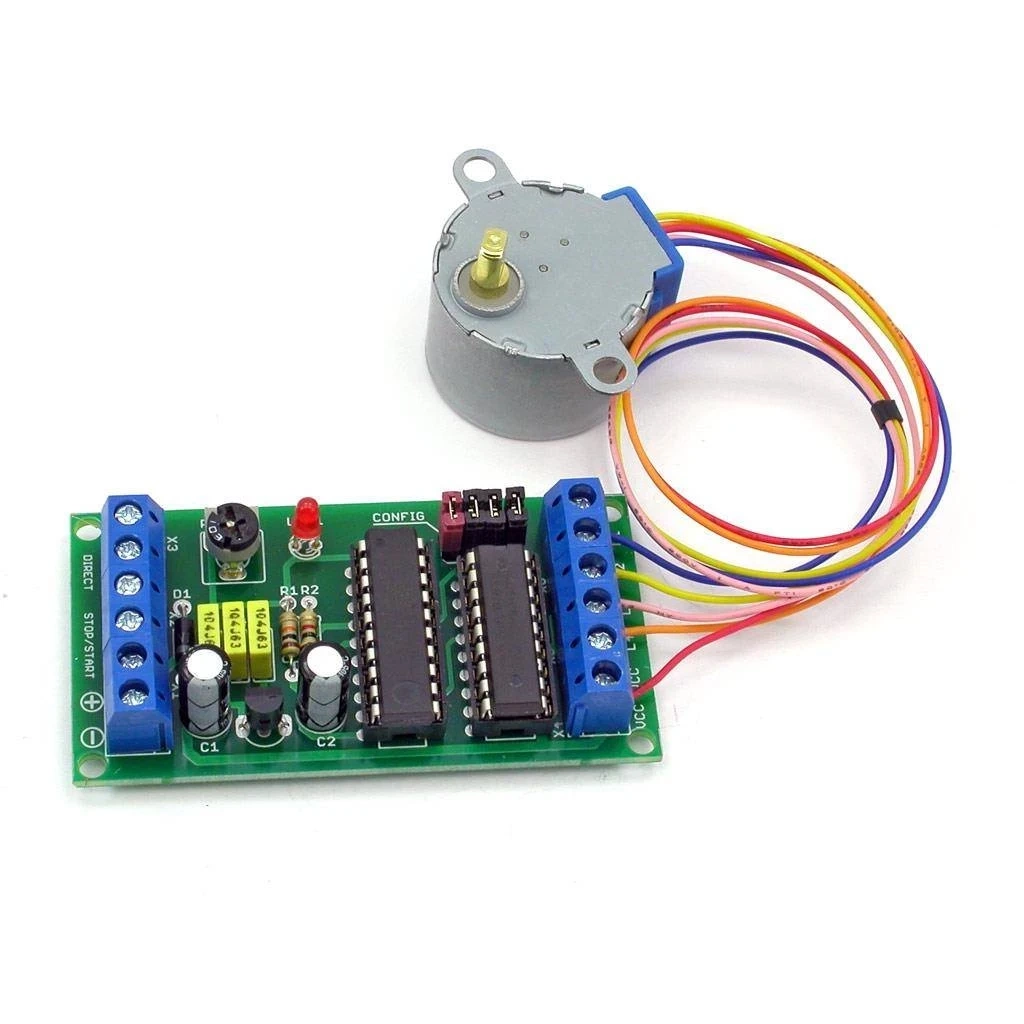

Po zmontowaniu sterownik jest gotowy do pracy po podłączeniu zasilania i silnika zgodnego z typem unipolarnym.
Uwaga: dobierz zasilacz, przewody i silnik do prądu cewek. Tryb półkrokowy i zatrzymanie dynamiczne zwiększają pobór prądu oraz nagrzewanie silnika.
Najczęściej zadawane pytania
AVT1985 B to KIT DIY z PCB, zaprogramowanym ATtiny261, ULN2803, 78L05, złączami, PR1, zworkami i elementami do lutowania.
Unipolarny silnik krokowy z 5 lub 6 przewodami, z prądem cewki do 1 A na kanał.
Praca półkrokowa daje płynniejszy ruch, ale zwiększa pobór prądu o około 50-60%.
Nie. Zmiany konfiguracji są aktywne po odłączeniu i ponownym podłączeniu zasilania.
Sterownik utrzymuje załączone odpowiednie cewki, blokując oś silnika, ale powoduje to pobór prądu i nagrzewanie uzwojeń.
