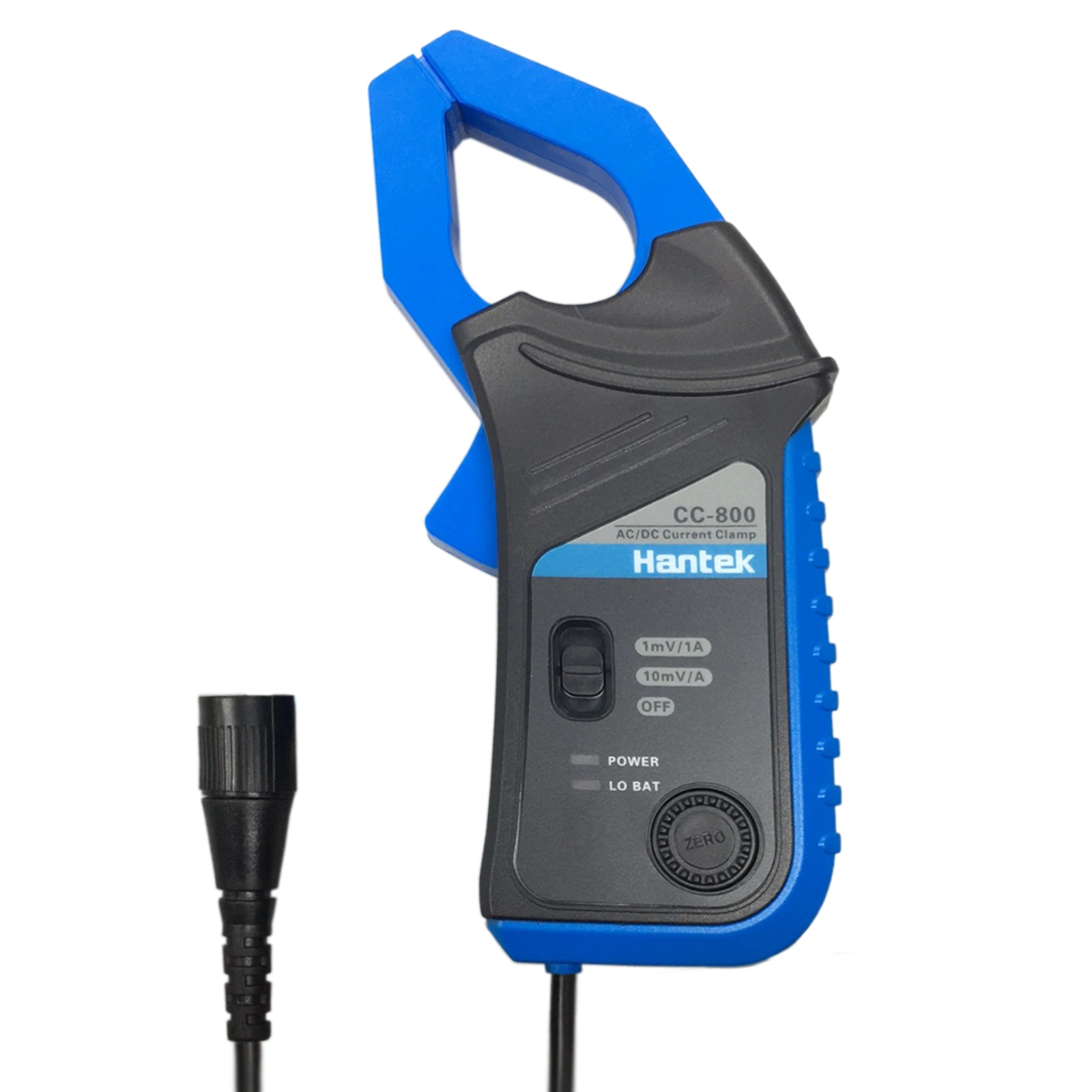

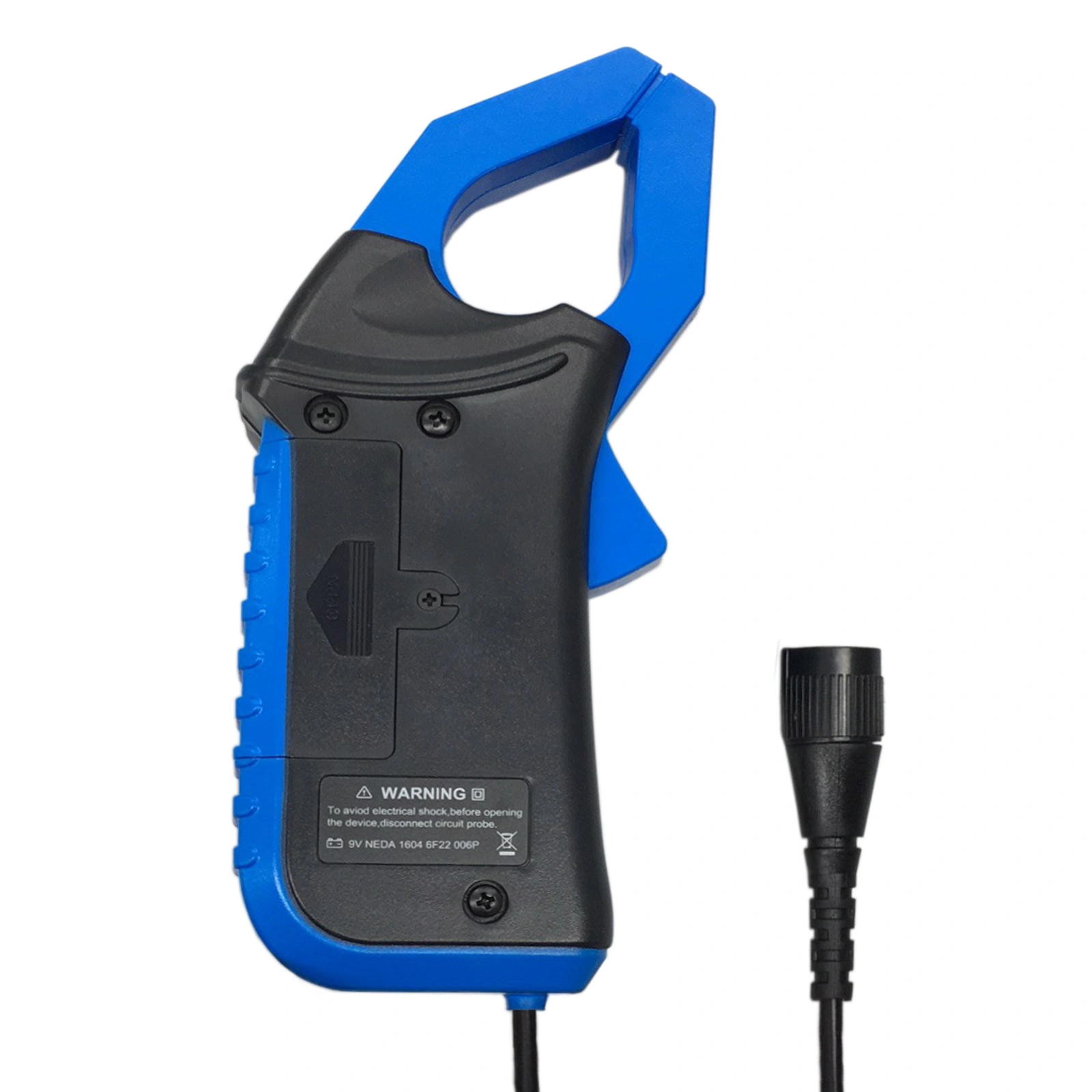

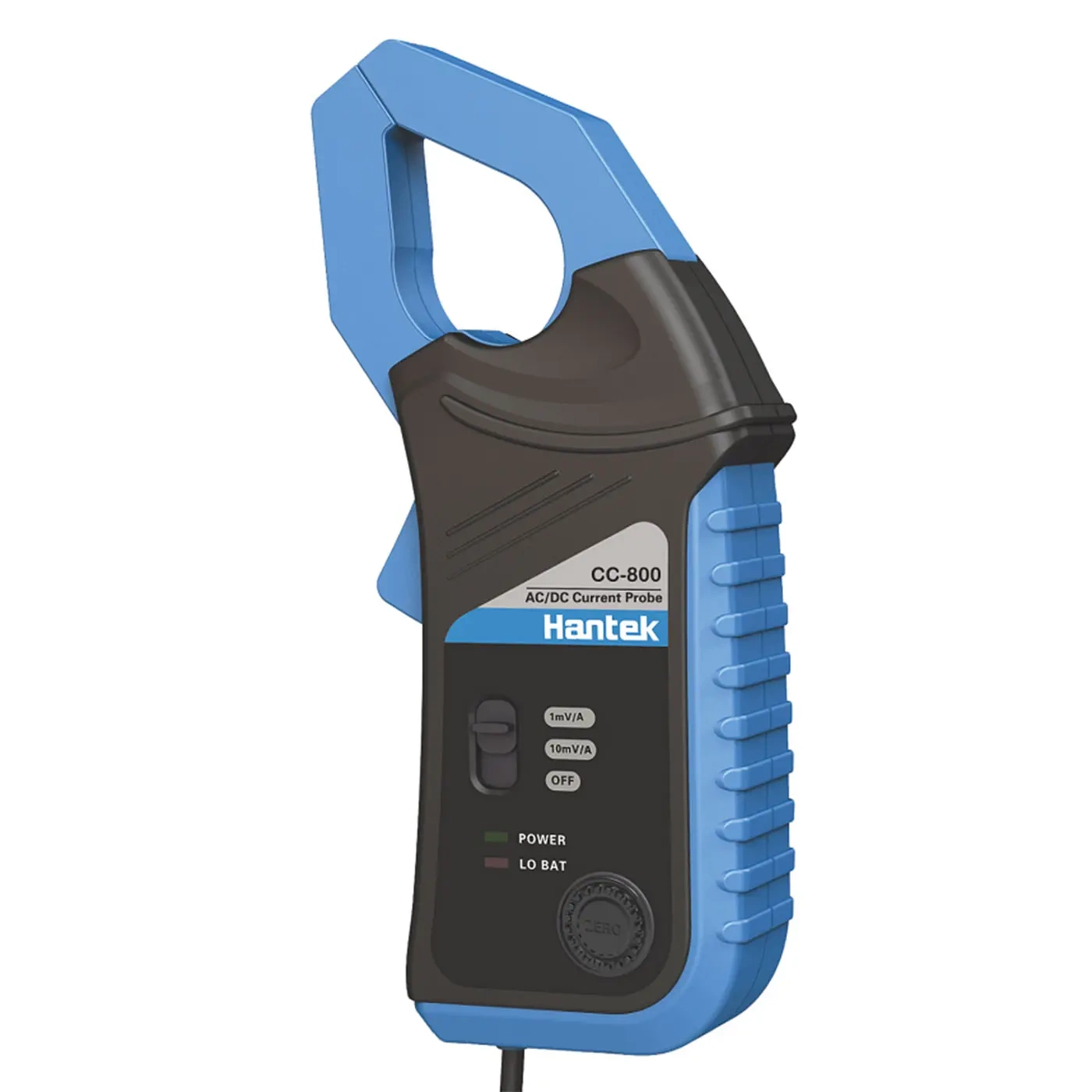

Sonda prądowa AC/DC, przystawka cęgowa Hantek CC-800BNC

Sonda prądowa AC/DC CC-800 – dokładny pomiar do 800 A bez rozpinania obwodu

AC/DC Current Clamp CC-800 to profesjonalna sonda prądowa umożliwiająca bezpośredni pomiar prądu stałego (DC) do 800 A oraz zmiennego (AC) do 500 A bez konieczności przerywania obwodu czy usuwania izolacji. Kompatybilna z multimetrami i oscyloskopami, zapewnia szybki i precyzyjny odczyt dzięki wyjściu BNC i szerokiemu pasmu pomiarowemu do 5 kHz.

To niezastąpione narzędzie dla elektroników, serwisantów oraz osób zajmujących się pomiarami instalacji elektrycznych, motoryzacyjnych czy przemysłowych.

Najważniejsze cechy produktu

• Pomiar DC do 800 A i AC do 500 A – bez rozpinania obwodu
• Duża średnica szczęk (30 mm) – także dla grubych przewodów
• Wyjście BNC – łatwe połączenie z przyrządem pomiarowym
• Wysoka dokładność – do ±1,5%
• Dwa tryby czułości – 10 mV/A i 1 mV/A
• Pasmo do 5 kHz – dla analiz AC
• 100 h pracy na baterii – zasilanie 9V
• Kompaktowa konstrukcja – tylko 250 g

Dane techniczne

Ogólne

• Średnica przewodu: do 30 mm
• Temperatura pracy: 0°C do 50°C, wilgotność do 70%
• Temperatura przechowywania: -20°C do +70°C, wilgotność do 80%
• Zasilanie: bateria 9V (6F22, 006P, NEDA 1604)
• Czas pracy: około 100 godzin
• Wskaźnik baterii: czerwona dioda LED
• Wymiary: 195 × 70 × 33 mm
• Masa: ok. 250 g
• Wyjście: przewód z końcówką BNC
• Akcesoria opcjonalne: adapter BNC/banana-KJJ

Charakterystyka elektryczna (23 ± 5°C, do 70% RH)

• 10 mV/A: 1 A – 40 A (DC lub AC rms)
• 1 mV/A: 1 A – 500 A (AC rms), 1 A – 800 A (DC)

Dokładność

• DC, 10 mV/A: ±(1,5% + 0,5 A)
• DC, 1 mV/A: ±(1,5% + 0,5 A)
• AC (0–500 Hz), 10 mV/A: ±(2% + 0,5 A)
• AC (0–5 kHz), 1 mV/A: ±(2% + 0,5 A)
• Rezystancja obciążenia: 10 kΩ (typowo)
• Współczynnik temperaturowy: 0,1 × dokładność (dla 0–18°C i 28–50°C)

Zastosowanie

• Pomiary bez rozpinania obwodów
• Diagnostyka elektryczna w motoryzacji
• Rejestracja sygnałów prądowych na oscyloskopie
• Pomiary laboratoryjne i edukacyjne
• Serwisy elektroniczne i instalatorskie
