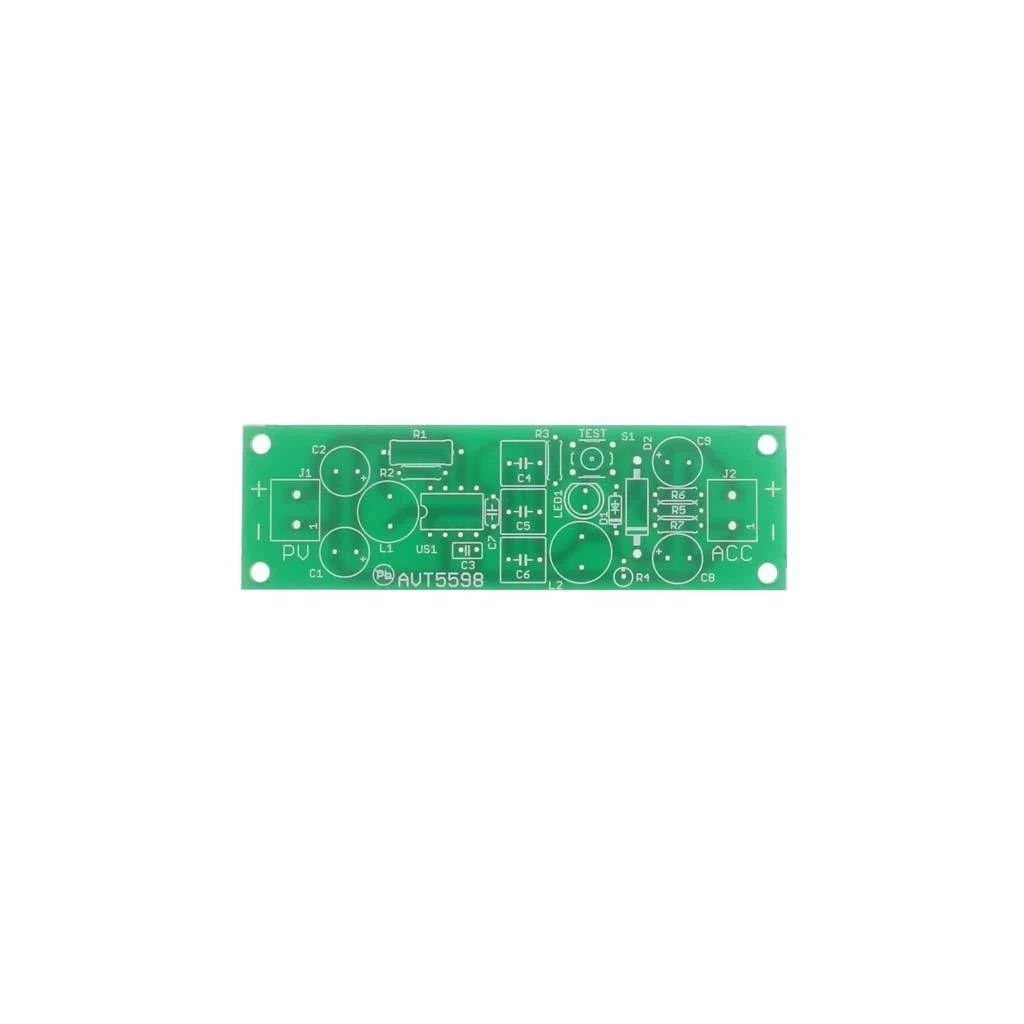

Solarna ładowarka akumulatora 12V - PCB do projektu AVT 5598

Do pobrania:

Dokumentacja

Solarna ładowarka akumulatora 12V. Układ służy do ładowania akumulatora ołowiowego kwasowego (np. żelowego lub typowego akumulatora samochodowego 12V) w trybie buforowym, tj. po osiągnięciu zadanego napięcia prąd ładowania zaczyna spadać.

Moduł AVT5598 jest kontrolerem ładowania przystosowanym do pracy przy napięciu wejściowym zmieniającym się w bardzo szerokich granicach od 4 do 25V. Kontroler może przydać się na działce, polu namiotowym lub kempingu.

Prawidłowo zmontowany AVT5598 jest od razu gotowy do działania i nie wymaga jakichkolwiek czynności uruchomieniowych. Aby w pełni wykorzystać
możliwości ładowarki, należy dołączyć do niej moduł solarny o mocy 10W lub większej.

• Przystosowana do pracy ze źródłem napięcia 4…25 VDC.
• Może współpracować z panelem fotowoltaicznym o napięciu znamionowym 12 V.
• Służy do ładowania akumulatora ołowiowego 12 V.
• Natężenie prądu ładującego akumulator 0,05…0,6 A
• Wymiary płytki: 89×27mm

Projekt AVT 5598 EP 08/17

Panel solarny i akumulator należy dokupić oddzielnie.
