Softstart do elektronarzędzi 230 VAC max 2 kW - PCB do projektu AVT 1648
- Softstart 230 VAC ograniczy prąd rozruchowy elektronarzędzia, silnika lub transformatora i zmniejszy ryzyko zadziałania bezpiecznika. Wersja A zawiera PCB do AVT1648; elementy kompletujesz osobno.
Ogranicznik prądu rozruchowego 230 VAC do elektronarzędzi - płytka PCB do AVT1648
Płytka PCB do wykonania softstartu ograniczającego prąd rozruchowy urządzeń zasilanych z sieci 230 VAC.
Softstart do ograniczenia udaru prądowego przy włączaniu
AVT1648 to projekt softstartu do elektronarzędzi, silników, transformatorów i innych odbiorników 230 VAC generujących wysoki prąd rozruchowy. Układ zmniejsza skutki gwałtownego impulsu prądowego pojawiającego się w chwili włączenia zasilania.
Prąd rozruchowy jest początkowo ograniczany przez rezystory dużej mocy. Po krótkim opóźnieniu przekaźnik zwiera rezystory ograniczające i podaje napięcie sieciowe bezpośrednio na obciążenie. Wersja A obejmuje samą płytkę PCB; rezystory mocy, przekaźnik, kondensatory, mostek prostowniczy, diodę Zenera, złącza śrubowe i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1648
Softstart do urządzeń zasilanych z sieci 230 VAC, ograniczający prąd rozruchowy przez rezystory mocy i przekaźnikowe obejście po krótkim opóźnieniu.
| Wersja | A – płytka drukowana PCB |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 VAC |
| Zastosowanie | elektronarzędzia, silniki, transformatory i urządzenia dużej mocy |
| Zasilanie | 230 VAC |
| Maksymalne obciążenie | 2 kW |
| Sposób ograniczania prądu | rezystory dużej mocy włączone szeregowo przy starcie |
| Obejście softstartu | przekaźnik zwierający rezystory ograniczające |
| Opóźnienie załączenia przekaźnika | około 1 s |

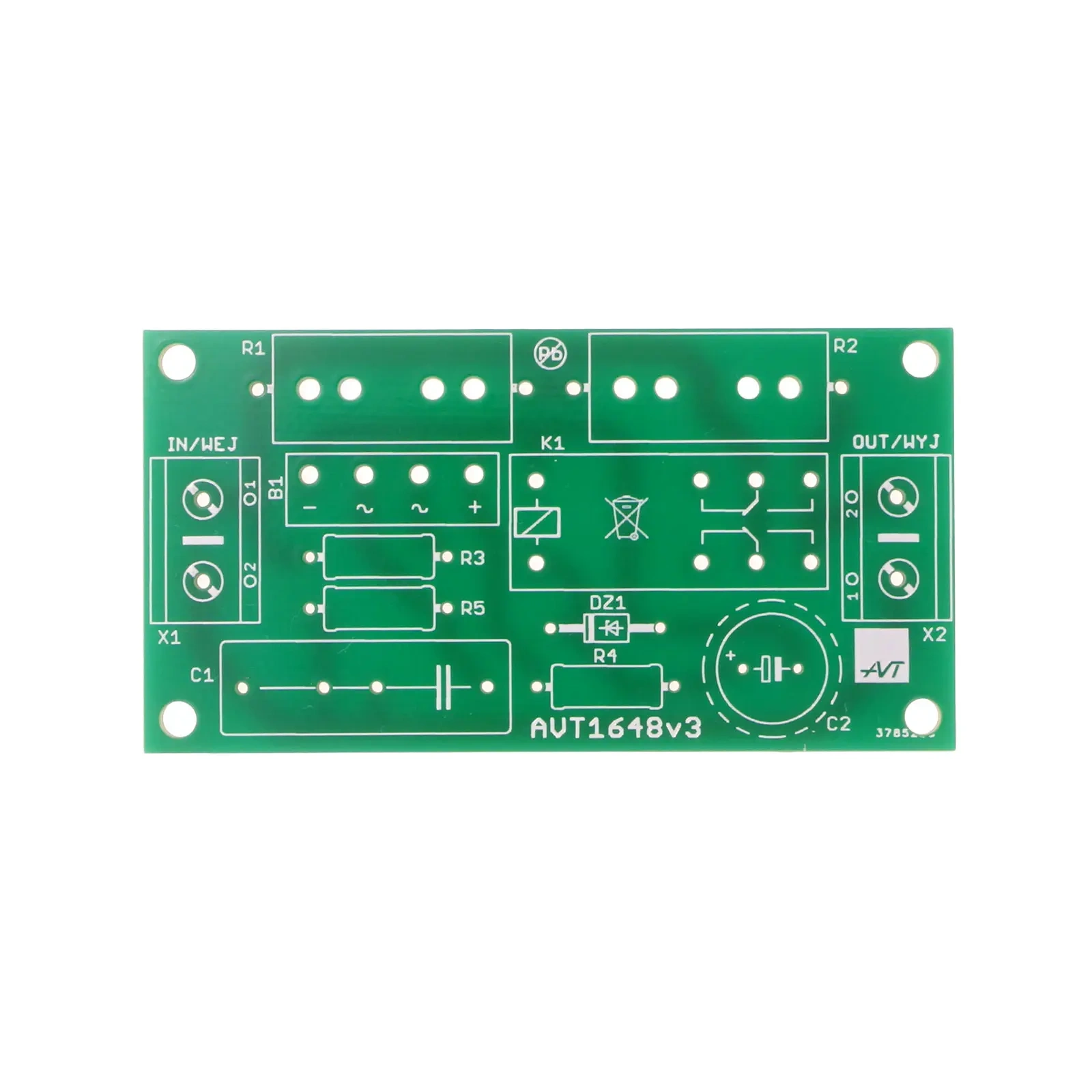

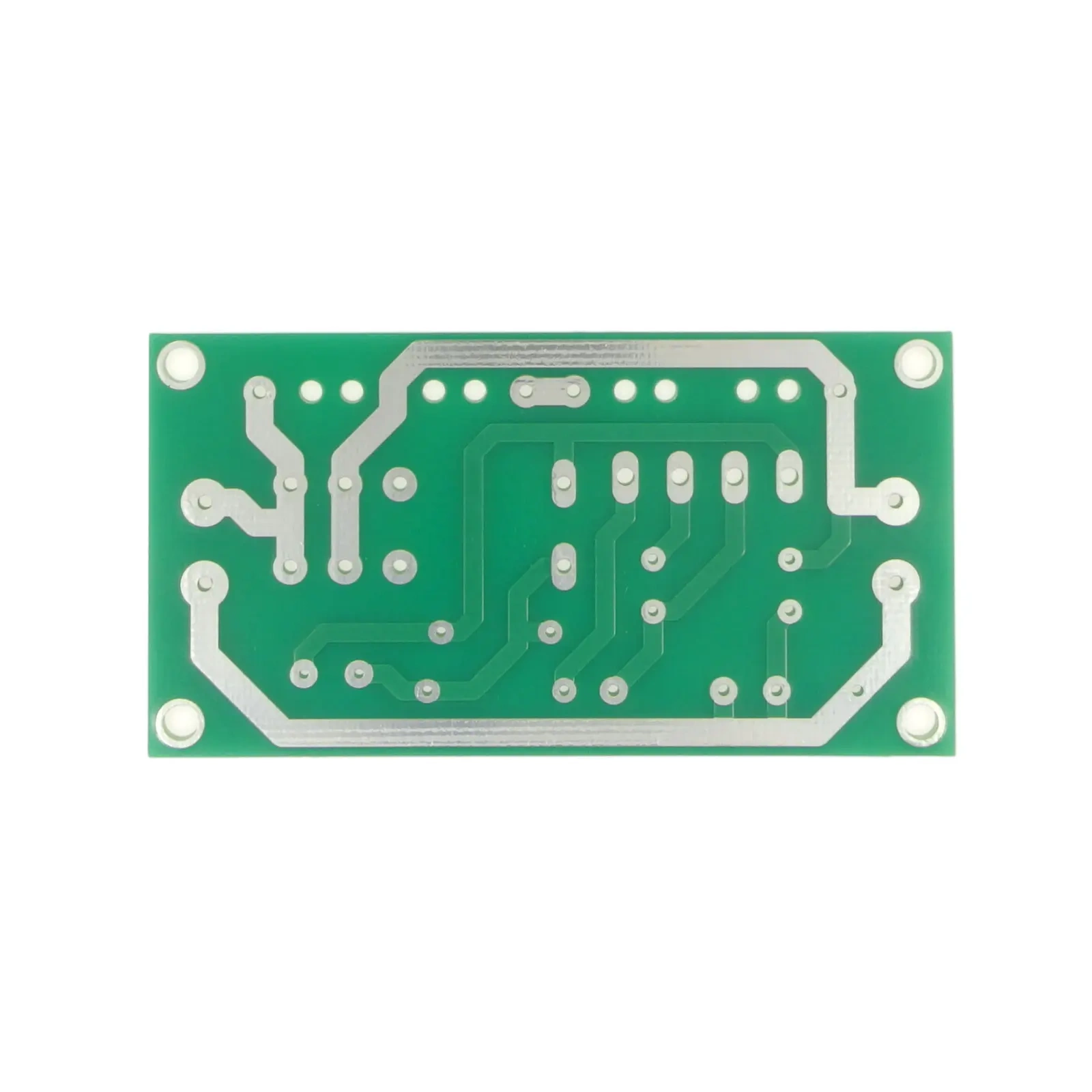

| Płytka PCB | 75×39 mm |
Wersja
AVT1648 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 100 Ω / 5 W
- R3, R4: 180 Ω / 1 W
- R5: 1 MΩ / 1 W
- C1: 470 nF / 400 V
- C2: 2200 µF / 16 V
- B1: mostek prostowniczy
- DZ1: dioda Zenera 1,3 W / 16 V
- PK1: przekaźnik 12 V
- WEJ, WYJ: złącza ARK2/750
Notes
Układ należy włączyć za wyłącznikiem sieciowym urządzenia. Odbiornik podłącza się do zacisków WYJ, a sieć zasilającą do zacisków WEJ.
C1 ustala wydajność prądową zasilacza beztransformatorowego, a C2 wpływa na czas zadziałania przekaźnika. Typowe opóźnienie wynosi około 1 sekundy.
Przy silniku z dużym obciążeniem wału udar prądowy może trwać dłużej. W takiej aplikacji czas działania softstartu trzeba dobrać ostrożnie do konkretnego urządzenia.
C2 podtrzymuje przekaźnik jeszcze przez krótki czas po zaniku napięcia. Szybkie ponowne załączenie zasilania może spowodować brak zadziałania softstartu i powstanie udaru prądowego.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1648 A zawiera wyłącznie płytkę PCB do projektu softstartu 230 VAC. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ ogranicza prąd rozruchowy urządzeń 230 VAC, takich jak elektronarzędzia, silniki i transformatory, które przy włączeniu mogą powodować zadziałanie bezpieczników.
Maksymalne obciążenie układu wynosi 2 kW. Dobór aplikacji musi uwzględniać charakter odbiornika, prąd rozruchowy i warunki bezpiecznego montażu 230 VAC.
Nie ma standardowej regulacji użytkowej. Czas zadziałania przekaźnika wynika z elementów układu, przede wszystkim z kondensatora C2.
Układ jest zasilany bezpośrednio z sieci 230 VAC i nie jest separowany od sieci energetycznej. Montaż i uruchomienie wymagają odpowiedniej wiedzy, doświadczenia oraz zachowania zasad bezpieczeństwa pracy z napięciem sieciowym.
