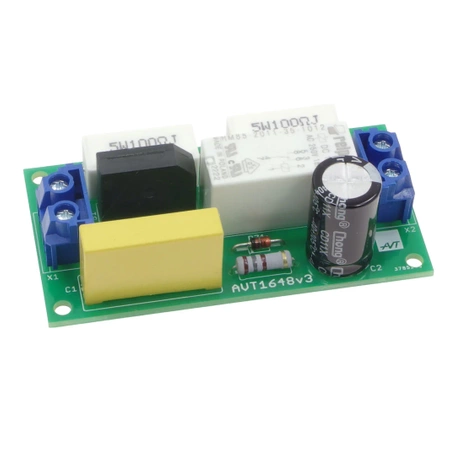

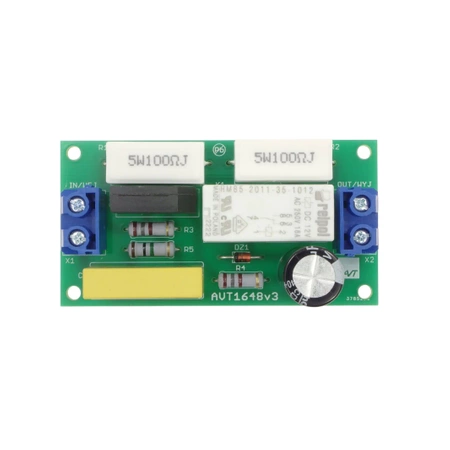

Softstart do elektronarzędzi 230 VAC max 2 kW - KIT AVT 1648
- Softstart 230 VAC ułatwi łagodniejsze uruchamianie urządzeń dużej mocy do 2 kW i ograniczy udar prądowy przy włączeniu. AVT1648 B to KIT DIY z PCB i elementami do lutowania.
Ogranicznik prądu rozruchowego 230 VAC do elektronarzędzi - KIT DIY AVT1648
KIT do zbudowania softstartu ograniczającego udar prądowy przy włączaniu urządzeń 230 VAC.
Softstart 230 VAC do samodzielnego montażu
AVT1648 pozwala zbudować prosty softstart do elektronarzędzi, silników, transformatorów i innych odbiorników dużej mocy. Układ ogranicza impuls prądowy pojawiający się w chwili włączenia zasilania, co pomaga zmniejszyć ryzyko zadziałania lub przepalenia bezpieczników.

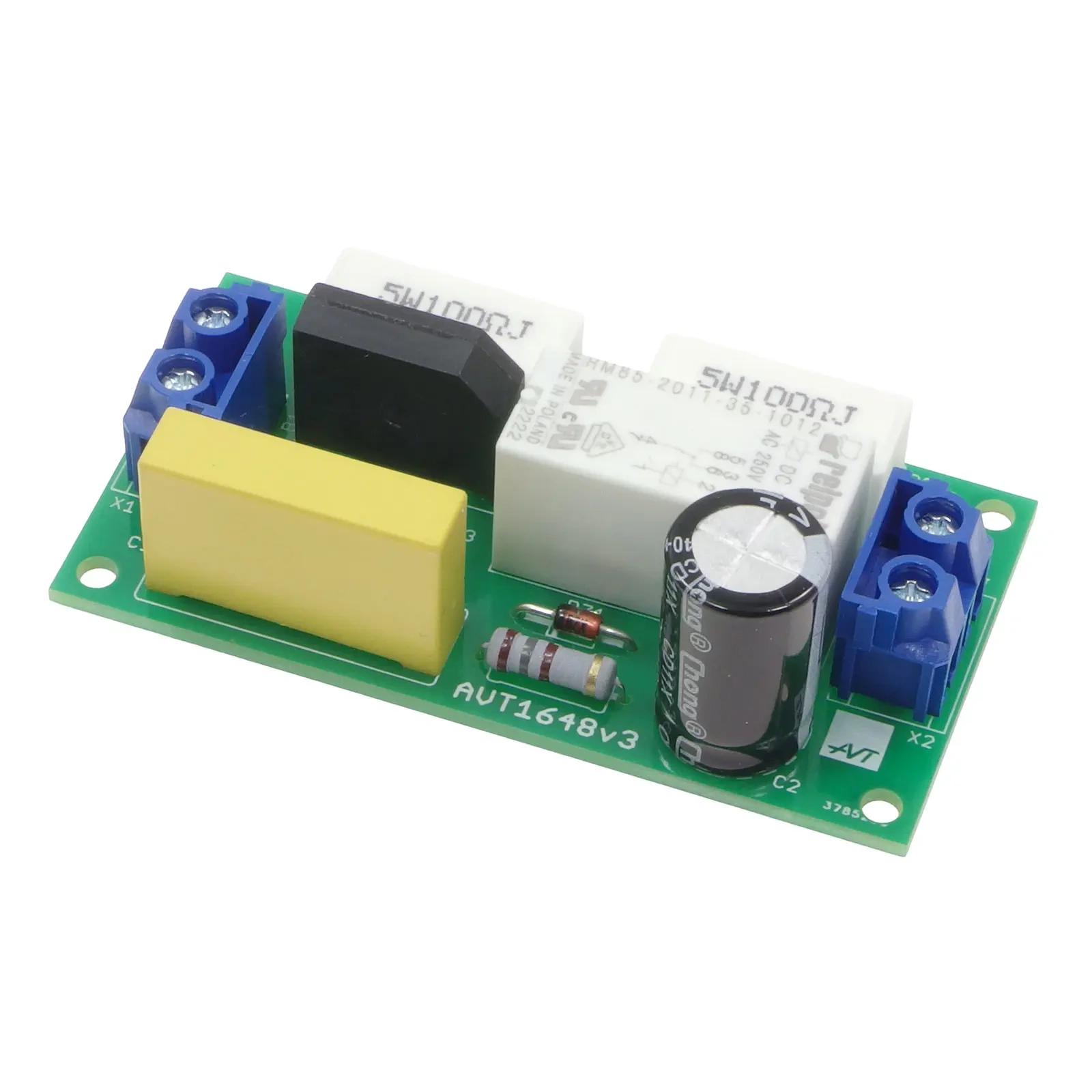

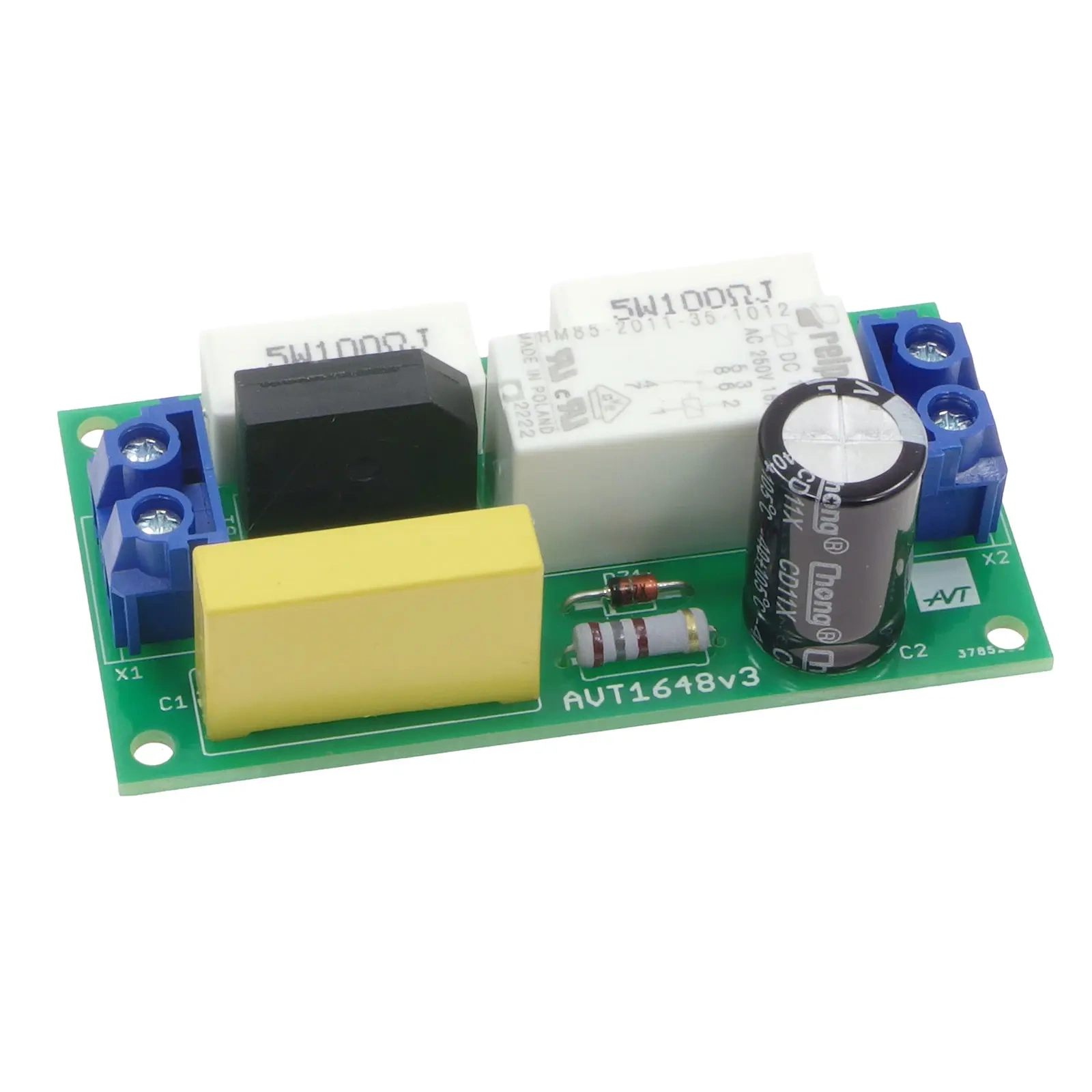

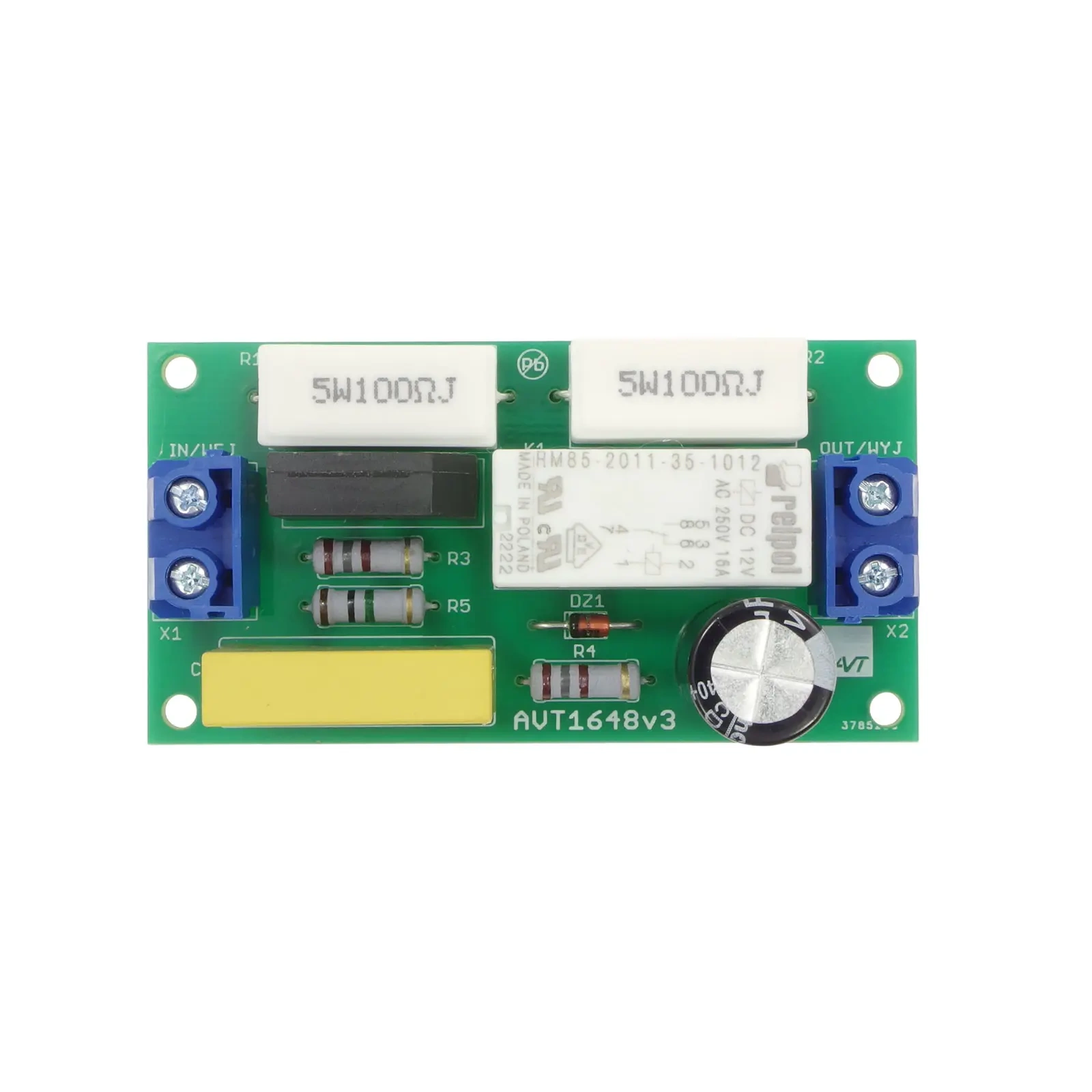

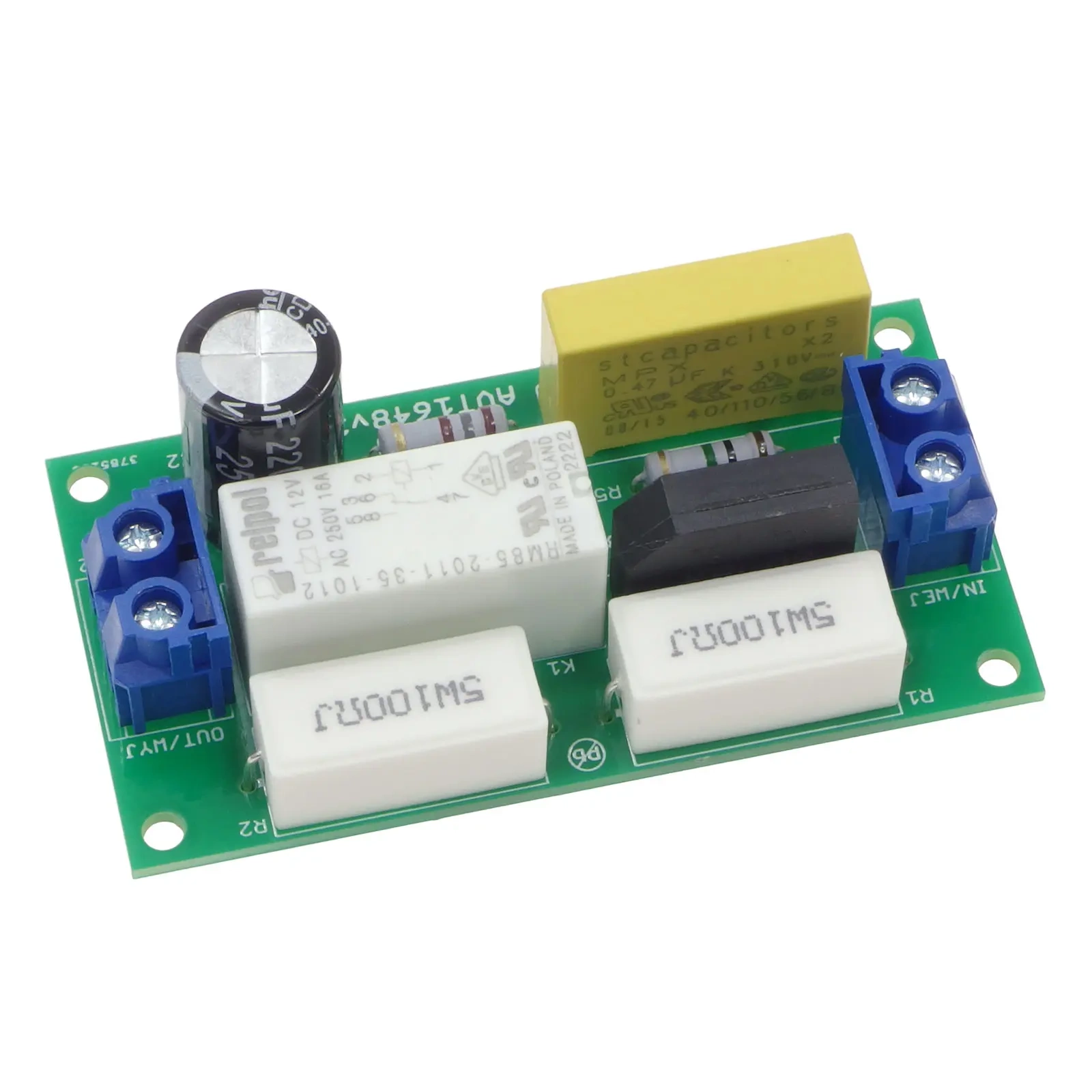

W pierwszej fazie prąd płynie przez rezystory dużej mocy, a po około sekundzie przekaźnik zwiera rezystory ograniczające i podaje napięcie bezpośrednio na obciążenie. Wersja B to zestaw KIT z płytką PCB, rezystorami mocy, przekaźnikiem, kondensatorami, mostkiem prostowniczym, diodą Zenera, złączami śrubowymi i elementami do lutowania.
Karta techniczna
AVT1648
Softstart do urządzeń zasilanych z sieci 230 VAC, ograniczający prąd rozruchowy przez rezystory mocy i przekaźnikowe obejście po krótkim opóźnieniu.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 VAC |
| Zastosowanie | elektronarzędzia, silniki, transformatory i urządzenia dużej mocy |
| Zasilanie | 230 VAC |
| Maksymalne obciążenie | 2 kW |
| Sposób ograniczania prądu | rezystory dużej mocy włączone szeregowo przy starcie |
| Obejście softstartu | przekaźnik zwierający rezystory ograniczające |
| Opóźnienie załączenia przekaźnika | około 1 s |
| Płytka PCB | 75×39 mm |
Wersja
AVT1648 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, rezystory mocy, przekaźnik, kondensatory, mostek prostowniczy, diodę Zenera, złącza śrubowe i elementy do zlutowania softstartu 230 VAC.
Notes
Układ należy włączyć za wyłącznikiem sieciowym urządzenia. Odbiornik podłącza się do zacisków WYJ, a sieć zasilającą do zacisków WEJ.
C1 ustala wydajność prądową zasilacza beztransformatorowego, a C2 wpływa na czas zadziałania przekaźnika. Typowe opóźnienie wynosi około 1 sekundy.
Przy silniku z dużym obciążeniem wału udar prądowy może trwać dłużej. W takiej aplikacji czas działania softstartu trzeba dobrać ostrożnie do konkretnego urządzenia.
Montaż należy rozpocząć od mniejszych elementów, a zakończyć na mostku, kondensatorze elektrolitycznym, przekaźniku i złączach śrubowych. Szczególną uwagę trzeba zwrócić na izolację, odstępy i prowadzenie przewodów 230 VAC.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1648 B to zestaw KIT z płytką PCB, rezystorami mocy, przekaźnikiem, kondensatorami, mostkiem prostowniczym, diodą Zenera, złączami śrubowymi i elementami do lutowania softstartu 230 VAC.
Układ ogranicza prąd rozruchowy urządzeń 230 VAC, takich jak elektronarzędzia, silniki i transformatory, które przy włączeniu mogą powodować zadziałanie bezpieczników.
Maksymalne obciążenie układu wynosi 2 kW. Dobór aplikacji musi uwzględniać charakter odbiornika, prąd rozruchowy i warunki bezpiecznego montażu 230 VAC.
Nie ma standardowej regulacji użytkowej. Po poprawnym montażu układ zmontowany ze sprawnych elementów jest gotowy do pracy.
Układ jest zasilany bezpośrednio z sieci 230 VAC i nie jest separowany od sieci energetycznej. Montaż i uruchomienie wymagają odpowiedniej wiedzy, doświadczenia oraz zachowania zasad bezpieczeństwa pracy z napięciem sieciowym.
