Softstart 230 V z wyłącznikiem do silników i transformatorów - zlutowany KIT AVT 3280
- Softstart 230 V ogranicza prąd rozruchowy silnika lub transformatora. AVT3280 C to zlutowany układ do montażu w obudowie i instalacji przez osobę z kwalifikacjami.
Ogranicznik prądu rozruchowego 230 V - zlutowany AVT3280
Zlutowany softstart 230 V do integracji z odbiornikiem, wyłącznikiem sterującym i bezpieczną obudową.
Zlutowany softstart do odbiorników 230 V
AVT3280 C to zlutowany układ miękkiego startu, który ogranicza prąd rozruchowy transformatora, silnika lub innego odbiornika sieciowego. Po włączeniu obciążenia prąd płynie przez rezystory mocy, a po około sekundzie drugi przekaźnik bocznikuje rezystory, umożliwiając pracę z pełną mocą.
Układ ma wejście sterujące J3 do podłączenia odizolowanego wyłącznika oraz zabezpieczenie termiczne rezystorów rozruchowych. Wersja C wymaga podłączenia zasilania 230 VAC, odbiornika, wyłącznika sterującego, obudowy, przewodów i zabezpieczeń. To zlutowany układ do montażu w urządzeniu lub instalacji, a nie kompletne gotowe urządzenie w obudowie.
Karta techniczna
AVT3280
Zlutowany softstart 230 V z wyłącznikiem, przekaźnikowym bocznikowaniem rezystorów i termiczną blokadą przegrzania.
| Kod projektu | AVT3280 |
| Wersja | C – zlutowany układ |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 V |
| Zasilanie układu | 230 VAC |
| Element rozruchowy | 6 rezystorów mocy R2–R7 |
| Rezystancja rozruchowa | około 31,3 Ω |
| Ograniczony prąd startowy | około 7,3 A |
| Sterowanie | złącze J3, odizolowany galwanicznie wyłącznik |
| Zabezpieczenie | blokada po przegrzaniu rezystorów rozruchowych, termistor NTC 10 kΩ |
| Sygnalizacja | LED1 zasilanie, LED2 przegrzanie, LED3 praca obciążenia |
| Płytka PCB | 110×90 mm |
Wersja

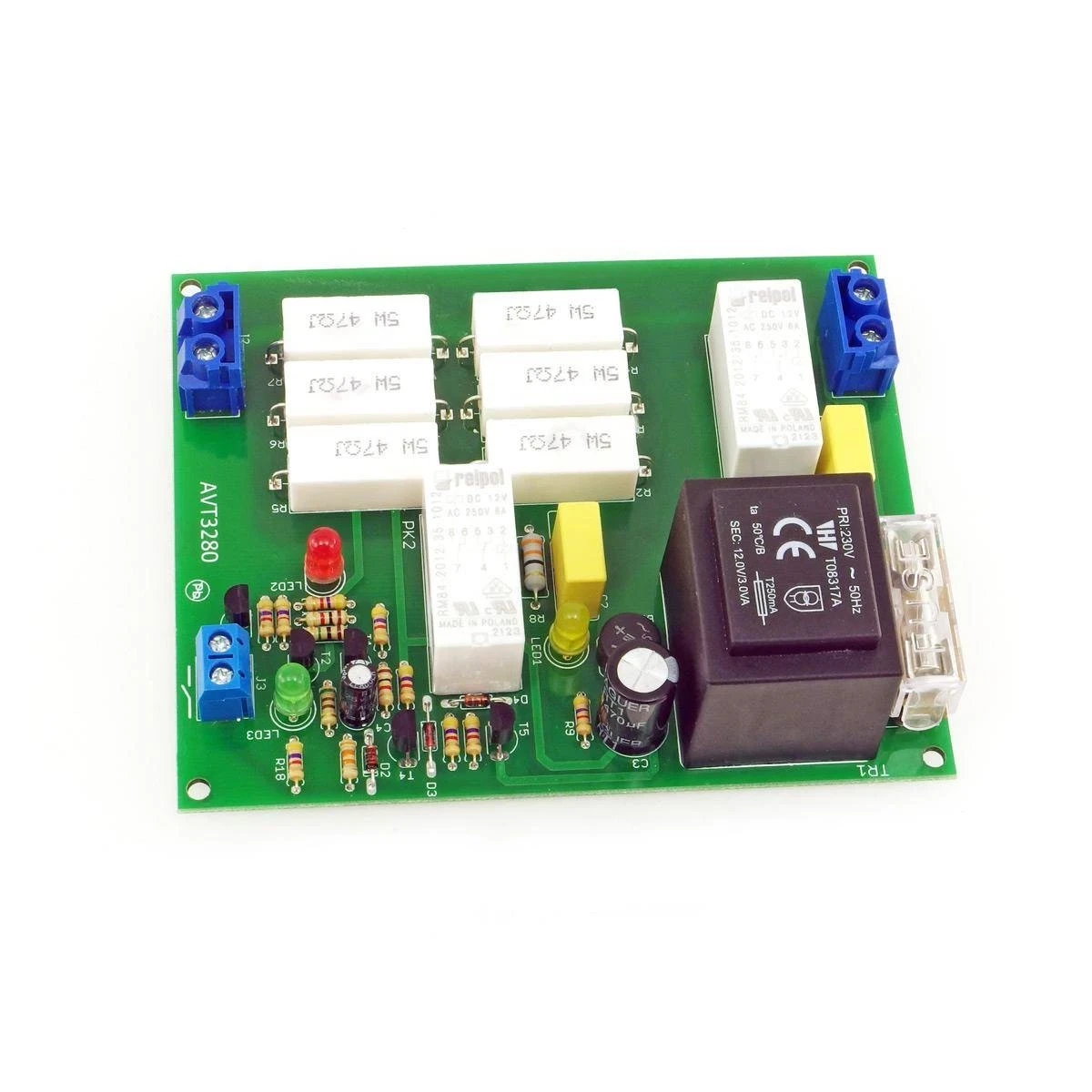

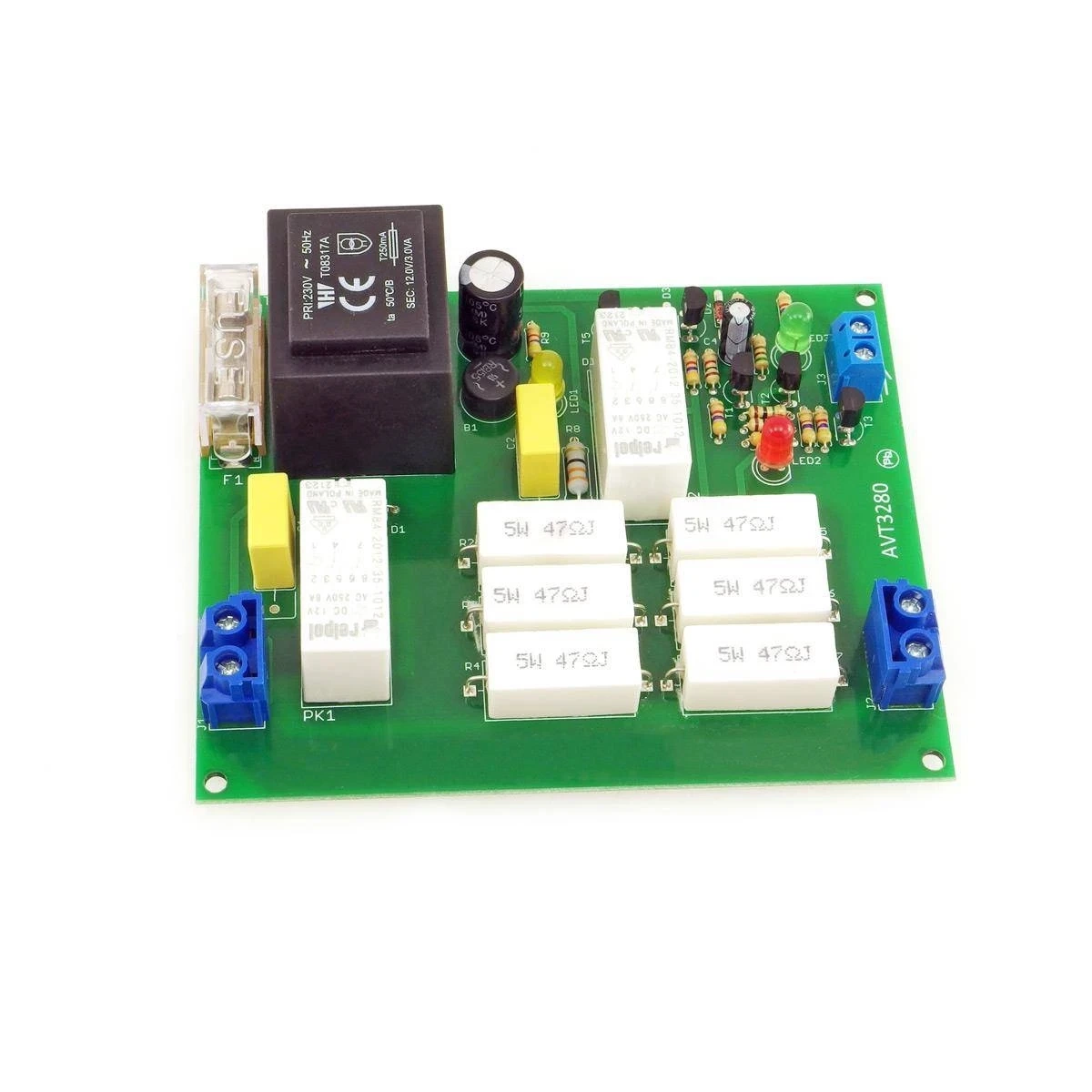

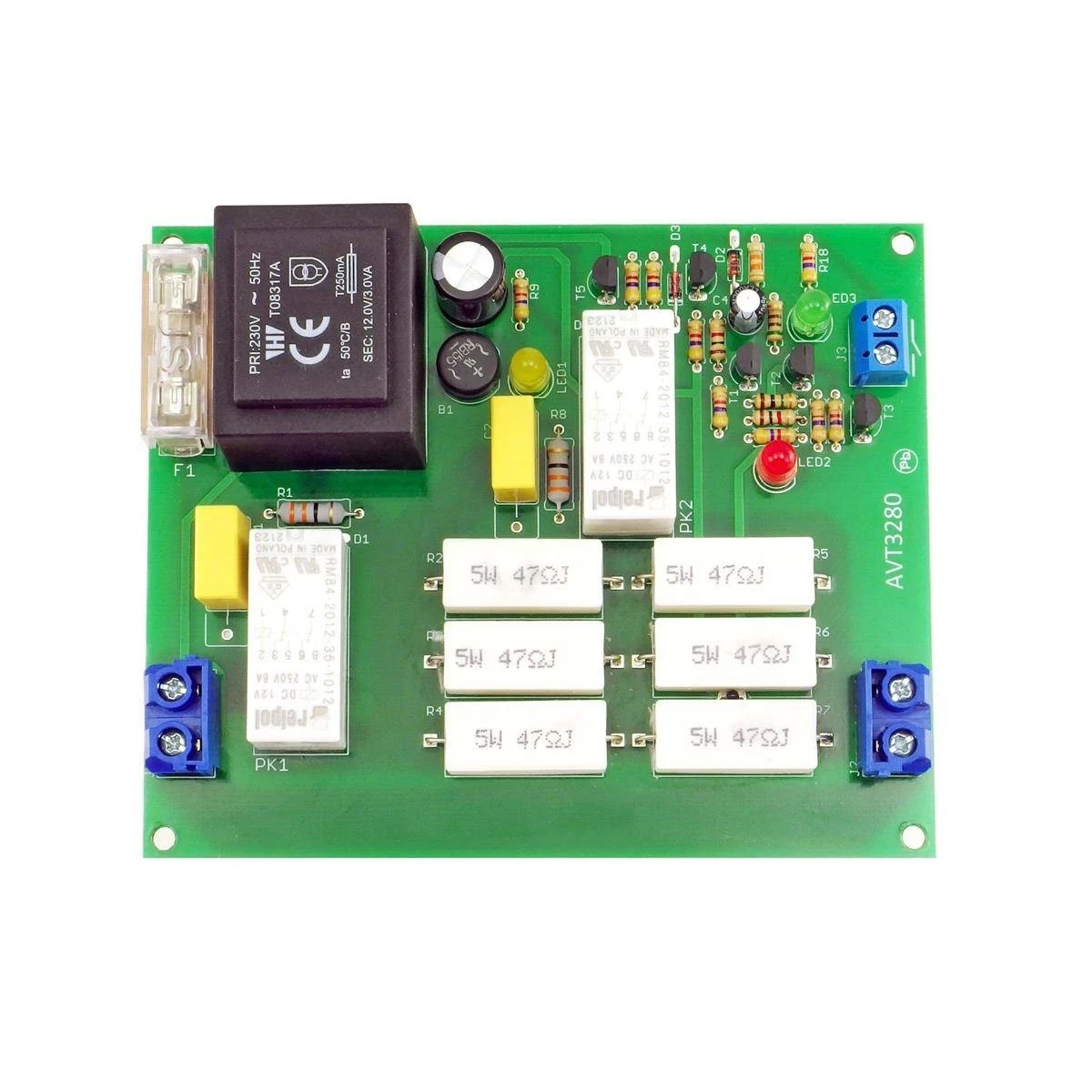

AVT3280 C – zlutowany układ. Wersja zawiera zmontowany softstart 230 V z rezystorami mocy 47 Ω / 5 W, przekaźnikami HF115F / 12 V, transformatorem, termistorem NTC, bezpiecznikiem, złączami, diodami LED, tranzystorami i elementami biernymi. Układ wymaga obudowy, wyłącznika sterującego na J3 oraz bezpiecznego podłączenia zasilania i obciążenia.
Notes
Do J1 podłącza się zasilanie sieciowe 230 V, do J2 odbiornik, a do J3 odizolowany wyłącznik sterujący.
Po zwarciu złącza J3 załącza się PK1, a po około sekundzie PK2 bocznikuje rezystory rozruchowe.
Po przegrzaniu rezystorów świeci LED2, a złącze J3 pozostaje nieaktywne do czasu ostygnięcia układu.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy wymaga obudowy, przewodów, zabezpieczeń, poprawnego prowadzenia połączeń dużoprądowych i montażu przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT3280 C to zlutowany softstart 230 V z rezystorami rozruchowymi, przekaźnikami, transformatorem, termistorem, bezpiecznikiem, złączami i elementami sterującymi.
Nie. To zlutowany układ do montażu w obudowie lub urządzeniu. Wymaga przewodów, wyłącznika sterującego, zabezpieczeń i bezpiecznego podłączenia 230 V.
Softstart ogranicza prąd pobierany tuż po włączeniu odbiornika, co zmniejsza ryzyko zadziałania zabezpieczenia nadprądowego przy starcie silnika lub transformatora.
LED2 informuje o przegrzaniu rezystorów rozruchowych. W tym stanie układ blokuje załączenie do czasu ostygnięcia rezystorów.
Nie należy tego zakładać. Przez obwód przeciwzakłóceniowy może płynąć niewielki prąd, dlatego przed pracami przy złączu J2 trzeba całkowicie odłączyć zasilanie sieciowe.
