- Softstart 230 V ogranicza prąd rozruchowy transformatora, silnika lub innego odbiornika o dużym prądzie startowym. Wersja A zawiera PCB do AVT3280; elementy kompletujesz osobno.

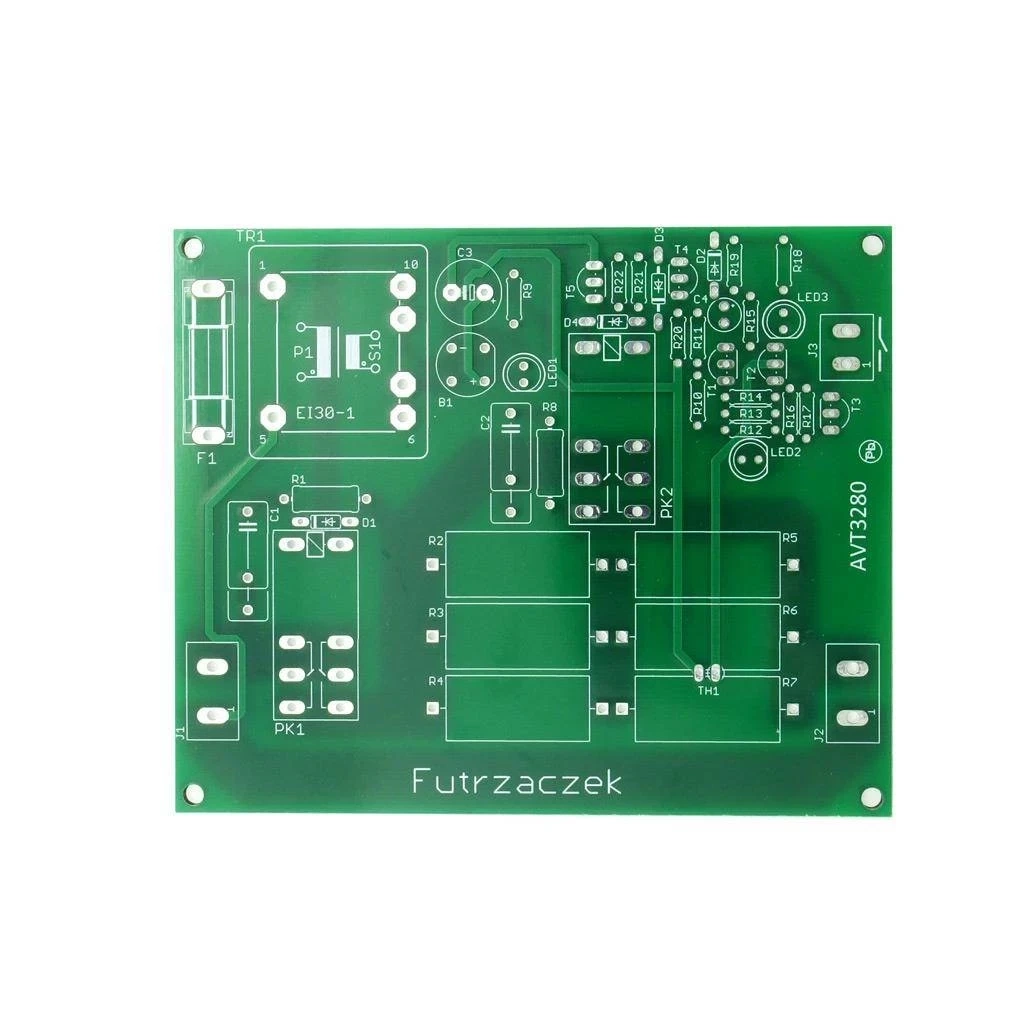

Ogranicznik prądu rozruchowego 230 V - płytka PCB do AVT3280
Płytka PCB do wykonania softstartu 230 V z wyłącznikiem i zabezpieczeniem termicznym rezystorów rozruchowych.
Łagodny start odbiorników sieciowych o dużym prądzie rozruchowym
AVT3280 ogranicza prąd pobierany przez odbiornik tuż po włączeniu. W pierwszej fazie prąd płynie przez sześć rezystorów mocy o wypadkowej rezystancji około 31,3 Ω, co ogranicza prąd rozruchowy do około 7,3 A. Po krótkiej chwili drugi przekaźnik bocznikuje rezystory i odbiornik może pracować z pełną mocą.
Układ nadaje się do zastosowań z transformatorami, silnikami i innymi odbiornikami, które przy starcie powodują duży impuls prądowy. Sterowanie odbywa się przez odizolowany galwanicznie wyłącznik na złączu J3, a zabezpieczenie termiczne blokuje kolejne załączenia po przegrzaniu rezystorów rozruchowych. Wersja A zawiera samą płytkę PCB; elementy trzeba skompletować osobno.
Karta techniczna
AVT3280
Softstart 230 V z wyłącznikiem, przekaźnikowym bocznikowaniem rezystorów i termiczną blokadą przegrzania.
| Kod projektu | AVT3280 |
| Wersja | A – płytka PCB |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 V |
| Zasilanie układu | 230 VAC |
| Element rozruchowy | 6 rezystorów mocy R2–R7 |
| Rezystancja rozruchowa | około 31,3 Ω |
| Ograniczony prąd startowy | około 7,3 A |
| Sterowanie | złącze J3, odizolowany galwanicznie wyłącznik |
| Zabezpieczenie | blokada po przegrzaniu rezystorów rozruchowych, termistor NTC 10 kΩ |
| Sygnalizacja | LED1 zasilanie, LED2 przegrzanie, LED3 praca obciążenia |
| Płytka PCB | 110×90 mm |
Wersja
AVT3280 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT3280. Elementy elektroniczne, przekaźniki, transformator, rezystory mocy, bezpiecznik, termistor i złącza trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R8: 33 Ω / 1 W
- R2–R7: 47 Ω / 5 W
- R9, R10, R12, R16–R18, R20–R22: 4,7 kΩ / 0,25 W
- R11, R13: 1 kΩ / 0,25 W
- R14: 1 MΩ / 0,25 W
- R15: 510 Ω / 0,25 W
- R19: 33 kΩ / 0,25 W
- C1, C2: 47 nF / 400 V
- C3: 470 µF / 35 V
- C4: 22 µF / 25 V
- B1: mostek prostowniczy 1,5 A / 200 V, okrągły
- D1, D2, D4: 1N4148
- D3: dioda Zenera 6,8 V / 0,5 W
- T1, T2, T4, T5: BC546 lub podobne
- T3: BC556 lub podobny
- F1: bezpiecznik zwłoczny 63 mA 5×20 mm + oprawka do druku
- J1, J2: ARK2 7,5 mm
- J3: ARK2 5 mm
- LED1: 5 mm żółta
- LED2: 5 mm czerwona
- LED3: 5 mm zielona
- PK1, PK2: HF115F / 12 V
- TH1: termistor NTC 10 kΩ
- TR1: TEZ2/D/12 V lub podobny
Notes
Rezystory R2–R7 warto montować wyżej nad płytką, aby poprawić chłodzenie. Termistor TH1 powinien mieć możliwie dobry kontakt termiczny z rezystorami rozruchowymi.
Ścieżki przewodzące duży prąd są odsłonięte spod soldermaski i można je pogrubić spoiwem lutowniczym, aby poprawić obciążalność oraz chłodzenie.
Po zwarciu złącza J3 załącza się PK1, a po około sekundzie PK2 bocznikuje rezystory rozruchowe.
Po przegrzaniu rezystorów świeci LED2, a złącze J3 pozostaje nieaktywne do czasu ostygnięcia układu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT3280 A zawiera samą płytkę PCB. Wszystkie elementy elektroniczne, przekaźniki, transformator, rezystory mocy, termistor, bezpiecznik i złącza trzeba skompletować osobno.
Softstart ogranicza prąd pobierany tuż po włączeniu odbiornika, co zmniejsza ryzyko zadziałania zabezpieczenia nadprądowego przy starcie silnika lub transformatora.
Obciążenie włącza się przez zwarcie zacisków J3 i pozostawienie ich zwartych tak długo, jak długo odbiornik ma pracować.
LED2 informuje o przegrzaniu rezystorów rozruchowych. W tym stanie układ blokuje załączenie do czasu ostygnięcia rezystorów.
Tak. Układ pracuje z napięciem 230 VAC i dużymi prądami, dlatego wymaga bezpiecznej obudowy, odpowiednich przewodów, zabezpieczeń oraz montażu przez osobę z kwalifikacjami.
