Softstart 230 V z wyłącznikiem do silników i transformatorów - KIT AVT 3280

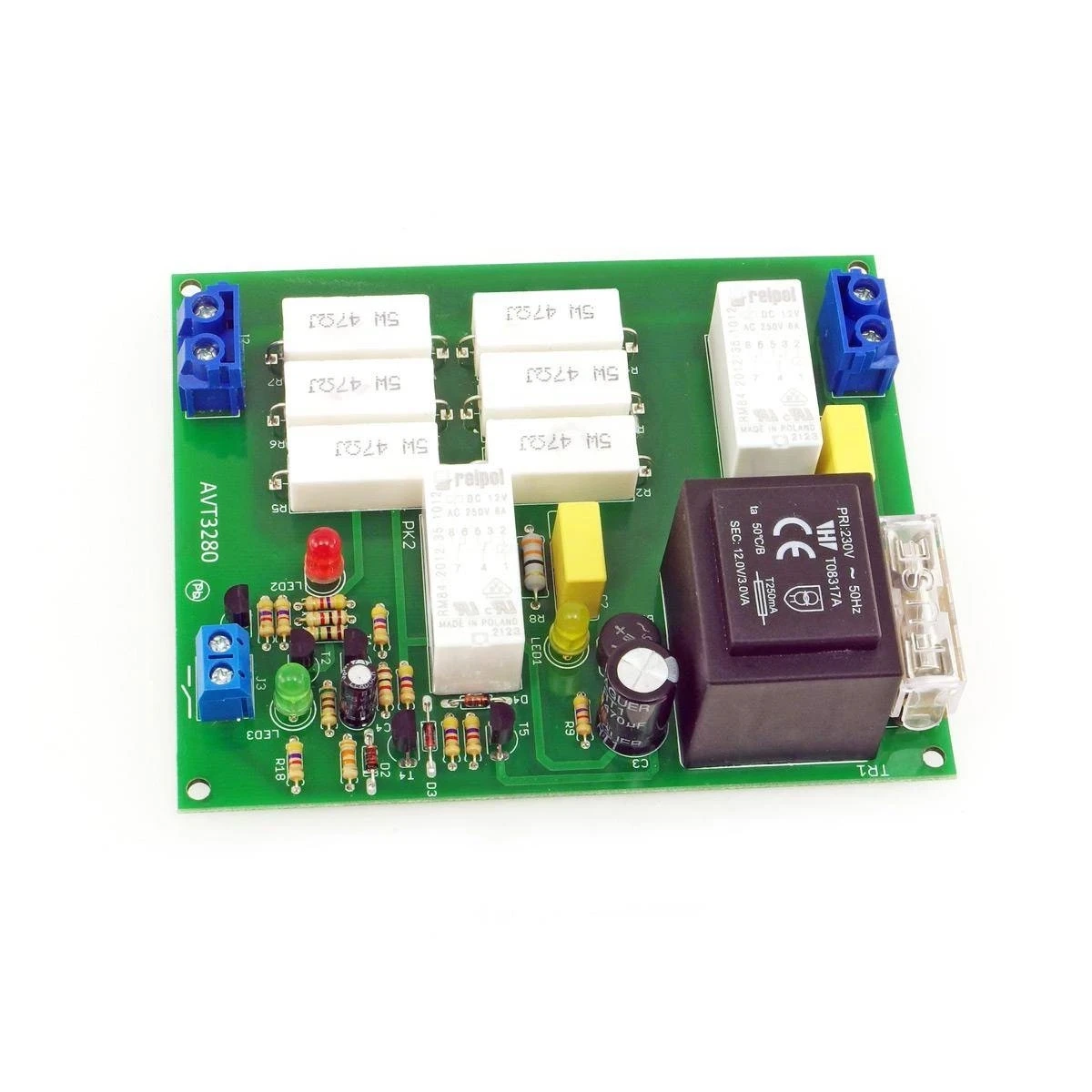

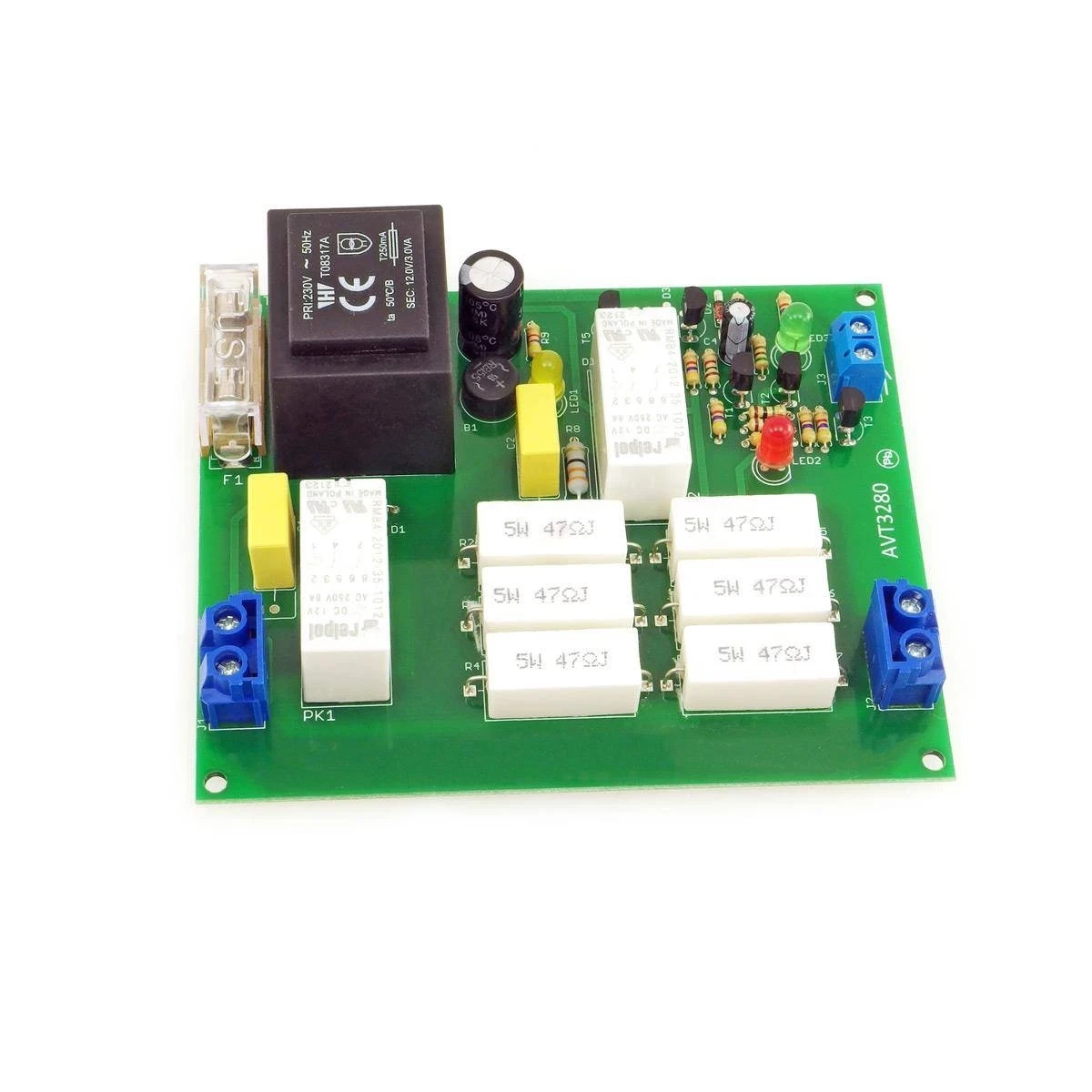

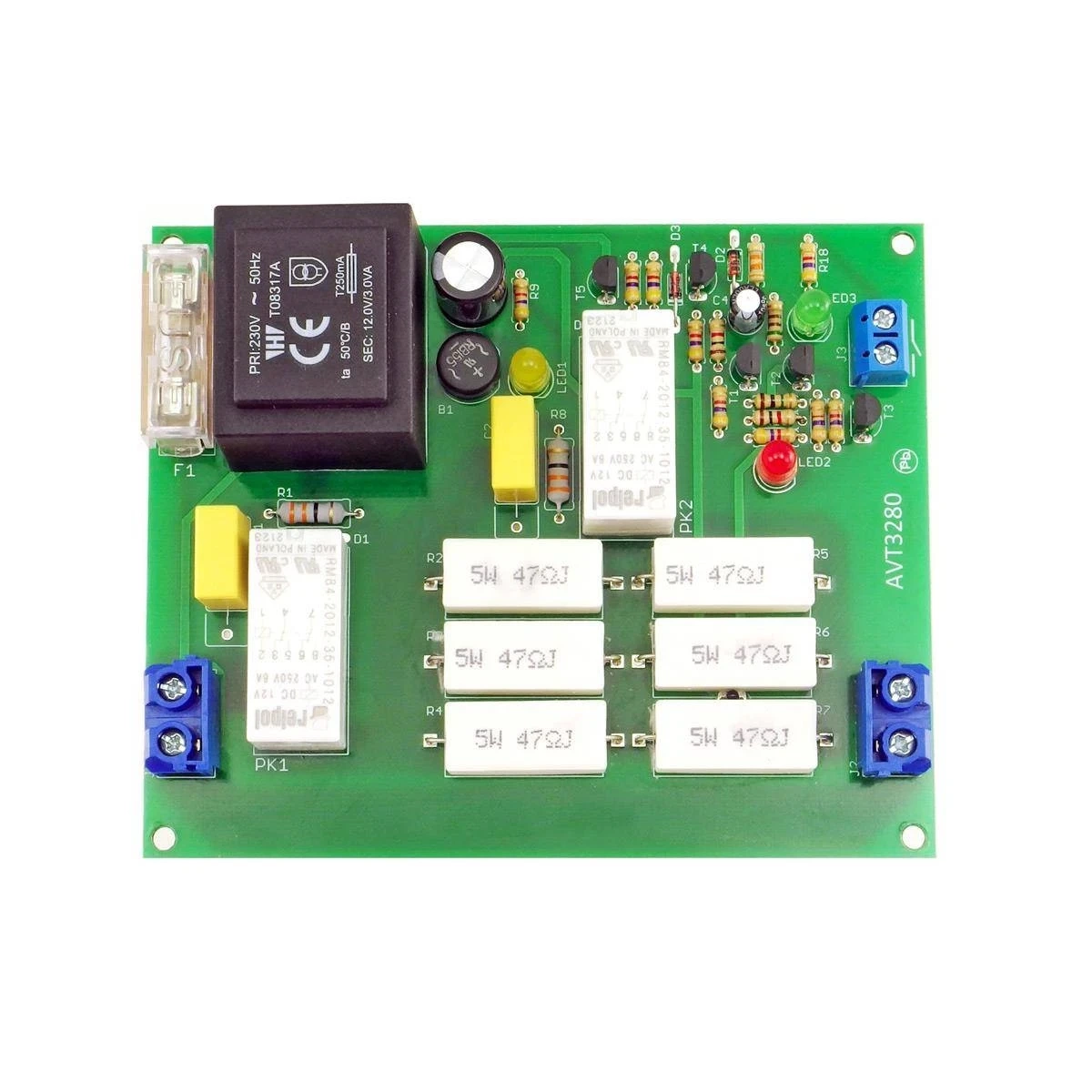

- Układ miękkiego startu z wyłącznikiem, przekaźnikowym bocznikowaniem rezystorów i zabezpieczeniem termicznym rezystorów rozruchowych. AVT3280 B to KIT DIY z PCB i elementami do lutowania.
Ogranicznik prądu rozruchowego 230 V - KIT DIY AVT3280
KIT DIY softstartu 230 V do ograniczania prądu rozruchowego transformatorów, silników i innych odbiorników sieciowych.
Miękki start odbiornika bez wybijania zabezpieczeń
AVT3280 ogranicza prąd rozruchowy odbiornika 230 V przez chwilowe włączenie w szereg rezystorów mocy. Po załączeniu PK1 prąd startowy jest ograniczony, a po około sekundzie PK2 zwiera rezystory rozruchowe, dzięki czemu obciążenie pracuje z pełną mocą.
Złącze J3 pozwala sterować pracą softstartu niewielkim, odizolowanym od sieci wyłącznikiem. Układ zawiera zabezpieczenie termiczne rezystorów rozruchowych: po przegrzaniu świeci LED2, a kolejne załączenie zostaje zablokowane do czasu ostygnięcia. AVT3280 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT3280
Softstart 230 V z wyłącznikiem, przekaźnikowym bocznikowaniem rezystorów i termiczną blokadą przegrzania.
| Kod projektu | AVT3280 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | ograniczenie prądu rozruchowego odbiornika 230 V |
| Zasilanie układu | 230 VAC |
| Element rozruchowy | 6 rezystorów mocy R2–R7 |
| Rezystancja rozruchowa | około 31,3 Ω |
| Ograniczony prąd startowy | około 7,3 A |
| Sterowanie | złącze J3, odizolowany galwanicznie wyłącznik |
| Zabezpieczenie | blokada po przegrzaniu rezystorów rozruchowych, termistor NTC 10 kΩ |
| Sygnalizacja | LED1 zasilanie, LED2 przegrzanie, LED3 praca obciążenia |
| Płytka PCB | 110×90 mm |
Wersja
AVT3280 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, rezystory mocy 47 Ω / 5 W, przekaźniki HF115F / 12 V, transformator TEZ2/D/12 V lub podobny, termistor NTC 10 kΩ, bezpiecznik zwłoczny 63 mA, złącza, diody LED, tranzystory, mostek prostowniczy i elementy bierne do wykonania softstartu 230 V.
Notes
Rezystory R2–R7 warto montować wyżej nad płytką, aby poprawić chłodzenie. Termistor TH1 powinien mieć możliwie dobry kontakt termiczny z rezystorami rozruchowymi.
Ścieżki przewodzące duży prąd są odsłonięte spod soldermaski i można je pogrubić spoiwem lutowniczym, aby poprawić obciążalność oraz chłodzenie.
Do J1 podłącza się zasilanie sieciowe 230 V, do J2 odbiornik, a do J3 odizolowany wyłącznik sterujący.
Po przegrzaniu rezystorów świeci LED2, a złącze J3 pozostaje nieaktywne do czasu ostygnięcia układu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT3280 B to KIT DIY z płytką PCB i elementami do zlutowania softstartu 230 V, w tym rezystorami mocy, przekaźnikami, transformatorem, termistorem, bezpiecznikiem, LED-ami i złączami.
Softstart ogranicza prąd pobierany tuż po włączeniu odbiornika, co zmniejsza ryzyko zadziałania zabezpieczenia nadprądowego przy starcie silnika lub transformatora.
Obciążenie włącza się przez zwarcie zacisków J3 i pozostawienie ich zwartych tak długo, jak długo odbiornik ma pracować.
LED2 informuje o przegrzaniu rezystorów rozruchowych. W tym stanie układ blokuje załączenie do czasu ostygnięcia rezystorów.
Tak. Układ pracuje z napięciem 230 VAC i dużymi prądami, dlatego wymaga bezpiecznej obudowy, odpowiednich przewodów, zabezpieczeń oraz montażu przez osobę z kwalifikacjami.
