Soft start PWM do silników DC 12-24 V 10 A - PCB i mikroprocesor do projektu AVT 1955
- Soft start PWM ogranicza udar prądowy silnika DC, żarówki lub taśmy LED 12-24 V. AVT1955 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.
Soft start PWM do silników DC 12-24 V - płytka PCB i zaprogramowany mikrokontroler do AVT1955

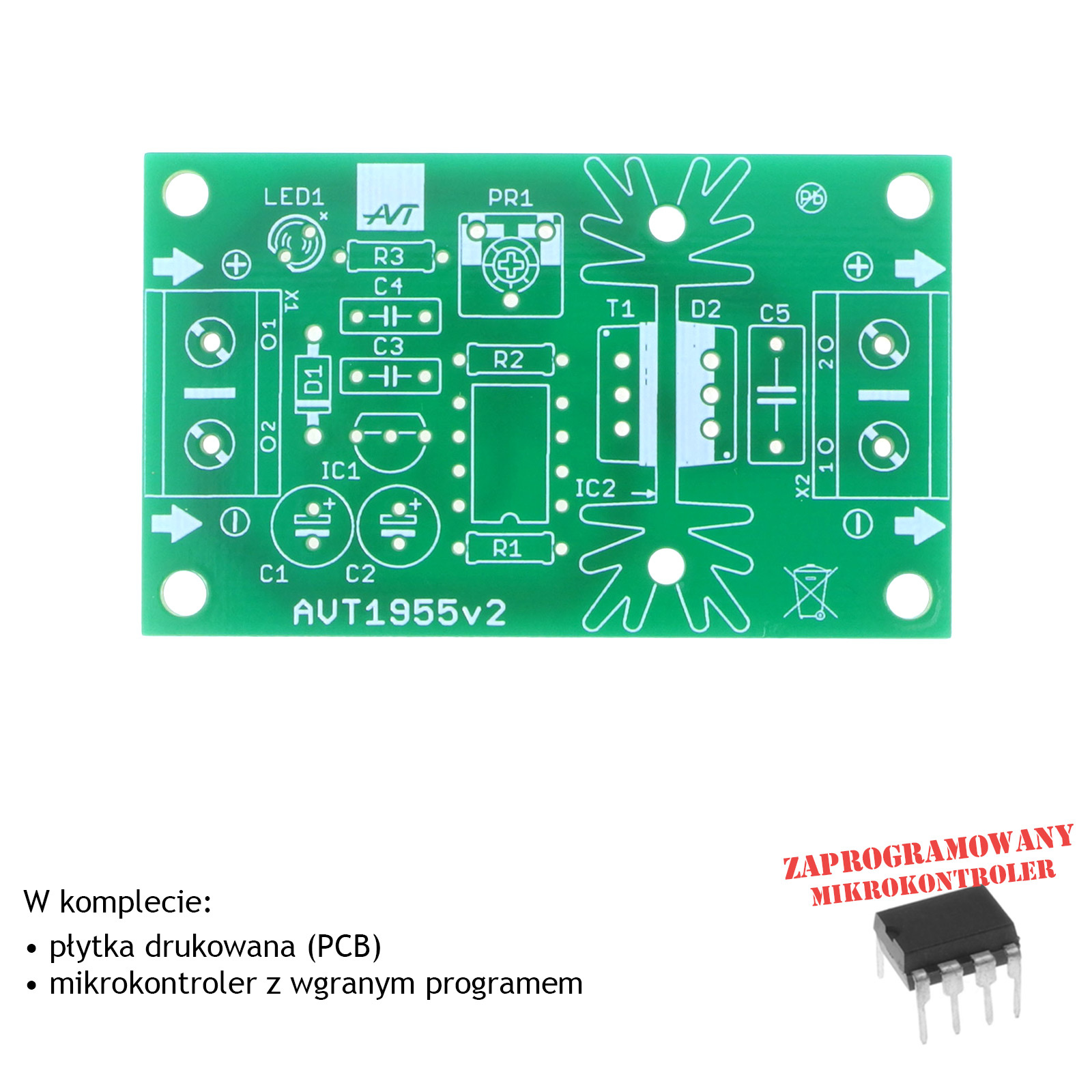

Płytka PCB i zaprogramowany ATtiny25 do wykonania modułu łagodnego startu odbiorników DC 12-24 V o prądzie do 10 A.
Łagodny rozruch silnika, żarówki lub taśmy LED
AVT1955 ogranicza udar prądowy powstający w chwili włączenia odbiornika DC. Moduł można włączyć między zasilacz lub akumulator a silnik, żarówkę, taśmę LED albo inny odbiornik 12-24 V, któremu nie służy gwałtowne podanie pełnego napięcia.
ATtiny25 steruje tranzystorem IRL3705 przebiegiem PWM o częstotliwości około 500 Hz, a czas narastania mocy ustawia się potencjometrem PR1 od 0 do około 15 sekund. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1955
Moduł soft startu do odbiorników DC, ograniczający udar prądowy przy włączaniu silnika, żarówki lub taśmy LED.
| Kod projektu | AVT1955 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | łagodny start odbiorników DC |
| Zasilanie | 12-24 V DC |
| Maksymalny prąd obciążenia | 10 A |
| Zakres soft startu | 0-15 s |
| Sterowanie mocy | PWM ok. 500 Hz |
| Element wykonawczy | MOSFET IRL3705 |
| Zabezpieczenie polaryzacji | D1 1N4007 |
| Zabezpieczenie obciążeń indukcyjnych | D2 MUR1620 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 60×36 mm |
Wersja
AVT1955 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy, w tym MOSFET, diody, stabilizator, złącza, potencjometr, radiator i elementy bierne, trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R3: 2,2 kΩ
- R2: 1 kΩ
- PR1: potencjometr montażowy 10 kΩ
- C1, C2: 100 µF
- C3-C5: 100 nF
- D1: 1N4007
- D2: MUR1620
- LED1: dioda LED 3 mm
- IC1: 78L05
- T1: IRL3705
- X1, X2: DG365-7,5/2
Notes
Moduł włącza się między źródło zasilania DC a odbiornik; źródłem może być akumulator albo zasilacz o odpowiedniej wydajności prądowej.
LED1 miga podczas trwania soft startu, a po zakończeniu rampy świeci światłem ciągłym.
Tranzystor T1 i dioda D2 pracują na wspólnym radiatorze, ale muszą być od siebie odizolowane podkładkami silikonowymi i tulejkami izolacyjnymi.
Przy obciążeniu bliskim 10 A trzeba dobrać przewody, radiator i zabezpieczenie zasilania do prądu silnika lub odbiornika.
Uwaga: moduł pracuje z prądami do 10 A. Nieprawidłowy dobór przewodów, radiatora, bezpiecznika lub izolacji T1/D2 może doprowadzić do przegrzania albo uszkodzenia układu.
Najczęściej zadawane pytania
AVT1955 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym IRL3705, MUR1620, 78L05, złącza i elementy bierne, trzeba skompletować osobno.
Do silników DC, żarówek, taśm LED i innych odbiorników 12-24 V DC o prądzie do 10 A.
Od 0 do około 15 sekund, ustawiany potencjometrem PR1.
Miganie LED1 oznacza trwanie soft startu, a świecenie ciągłe informuje o zakończeniu rampy.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny25 przygotowany do AVT1955.
