Słuchawkowy wzmacniacz lampowy OTL - PCB do projektu AVT 3290

Do pobrania:

Dokumentacja

Ze względu na mogące występować w urządzeniu napięcia niebezpieczne dla życia i zdrowia, montaż i uruchomienie powinno być wykonane pod nadzorem wykwalifikowanej osoby!

Prosty wzmacniacz dla łaknących decybeli melomanów, do współpracy z niskoimpedancyjnymi słuchawkami. Obszerna dokumentacja pozwoli Czytelnikowi na opracowanie własnej wersji a także wyjaśni, gdzie powstaje lampowe brzmienie.

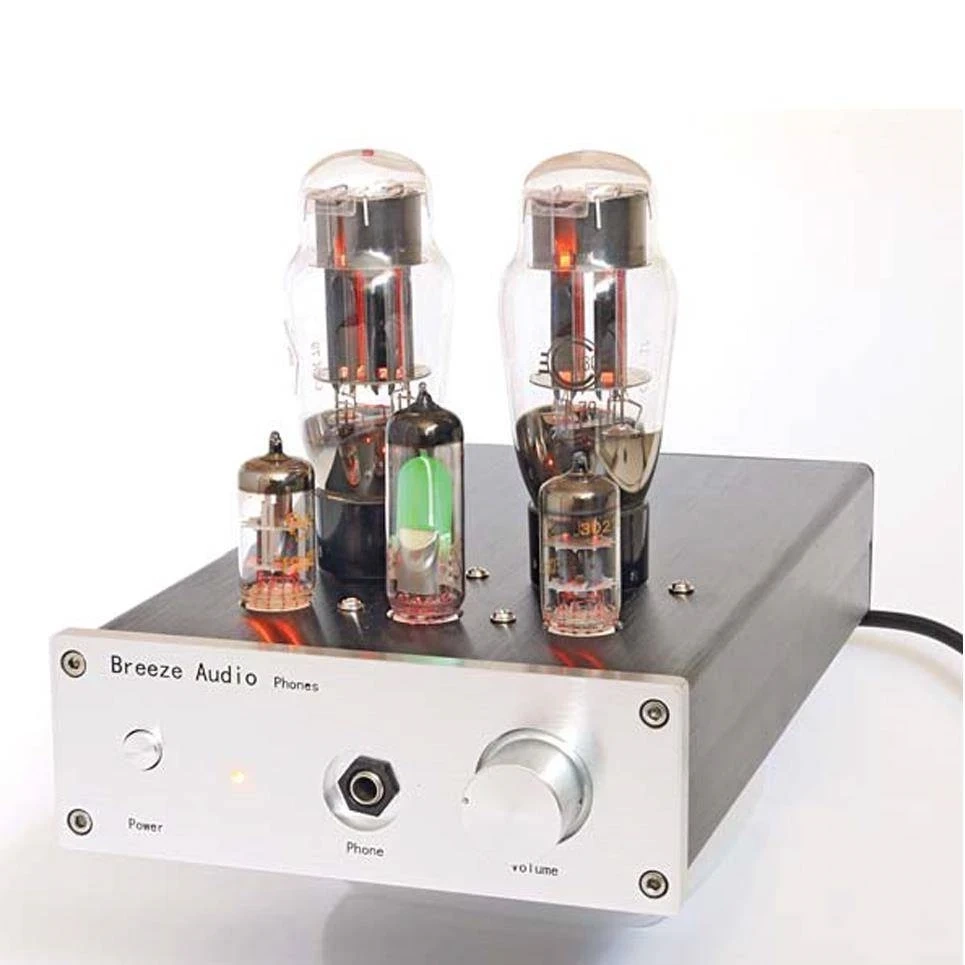

Zdecydowana większość publikowanych dotychczas projektów słuchawkowych wzmacniaczy OTL (bez transformatorów wyjściowych) bazuje na lampach przeznaczonych do wzmacniania amplitudy napięcia, a nie do dostarczania dużej mocy do obciążenia. Mając niską wydajność prądową, nadają się do pracy ze słuchawkami o wysokiej impedancji. Tymczasem prawie wszystkie współczesne słuchawki mają niską impedancję, na ogół 32Ω, a zdarzają się 24Ω lub nawet 18Ω. Jeśli do tego ich skuteczność jest mała, to uzyskanie zadowalającego natężenia dźwięku z zastosowaniem takiego wzmacniacza OTL może okazać się niemożliwe. Prezentowana konstrukcja wzmacniacza (fotografia tytułowa) jest w stanie dostarczyć 100mW mocy do obciążenia 32Ω i jest w swej idei prosta, zawierając jedynie dwa podstawowe układy pracy triody. Wzmacniacz można umieścić w aluminiowej obudowie typu 1706 o wymiarach 170×60×290mm.

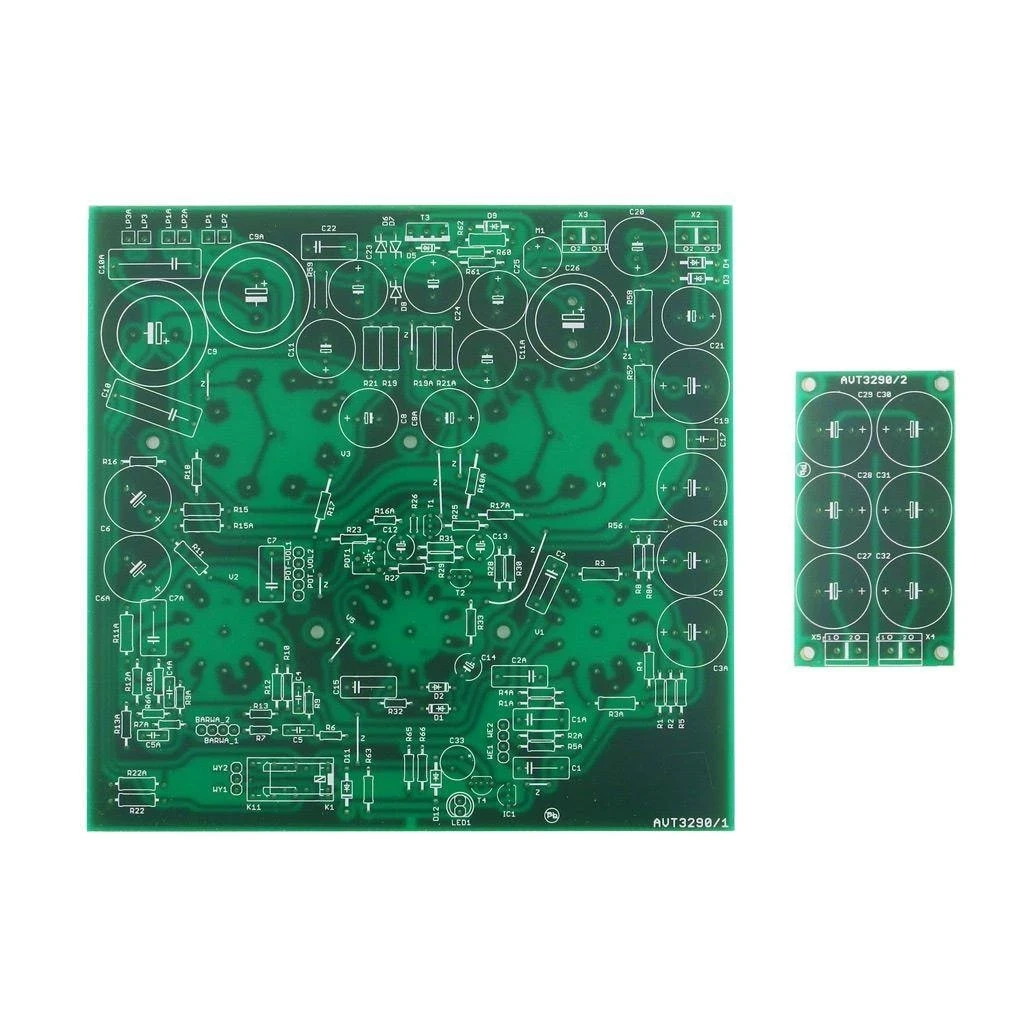

2 płytki drukowane

Wymiary płytek: 153x149 mm i 70x38 mm

Dodając ten produkt do koszyka kupujesz tylko 2 płytki drukowane PCB do projektu AVT3290

Projekt AVT 3290 EdW 01/21, EdW 02-03/21
