Silnik z przekładnią ślimakową i osią wypuszczoną obustronnie

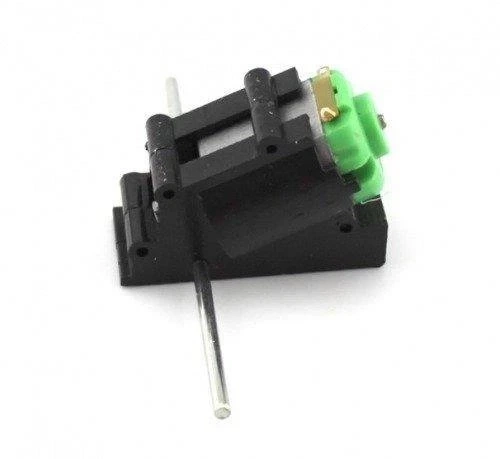

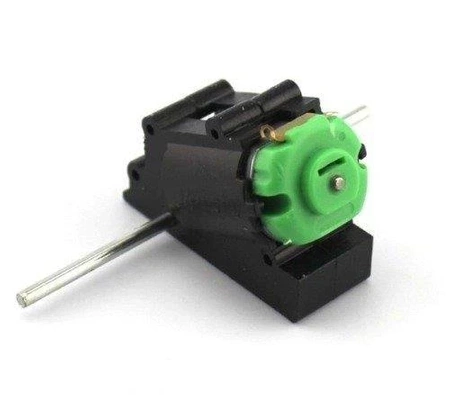

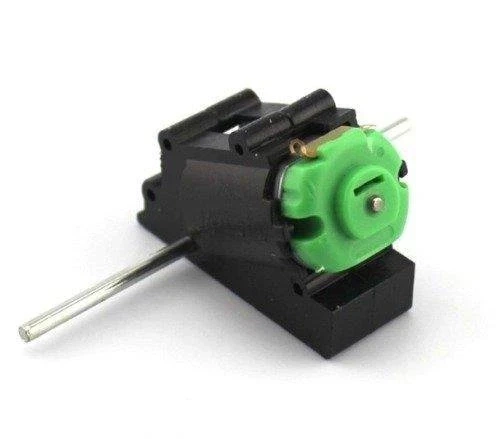

Silnik prądu stałego z przekładnią ślimakową, w której oś wyjściowa wychodzi po obu stronach obudowy. Długość całkowita osi wynosi 75 mm, po około 28 mm z każdej strony.

Przy 3 V silnik osiąga 700 obr./min przy poborze 90 mA, przy 6 V 1300 obr./min przy 120 mA. Moduł mierzy 45 × 22 × 29 mm, średnica osi to 2,5 mm.

Specyfikacja techniczna

• typ: silnik prądu stałego z przekładnią ślimakową
• napięcie zasilania: 3–6 V
• prędkość przy 3 V: 700 obr./min
• pobór prądu przy 3 V: 90 mA
• prędkość przy 6 V: 1300 obr./min
• pobór prądu przy 6 V: 120 mA
• wymiary: 45 x 22 x 29 mm
• średnica osi: 2,5 mm
• długość osi: 75 mm łącznie, po około 28 mm z każdej strony

Co daje oś wypuszczona po obu stronach

Dwa końce osi pozwalają osadzić koła po obu stronach napędu bez dodatkowej przekładni ani wału pośredniego. Oba obracają się z tą samą prędkością i w tę samą stronę, co przy konstrukcji jezdnej oznacza jedną oś napędową na jeden silnik.

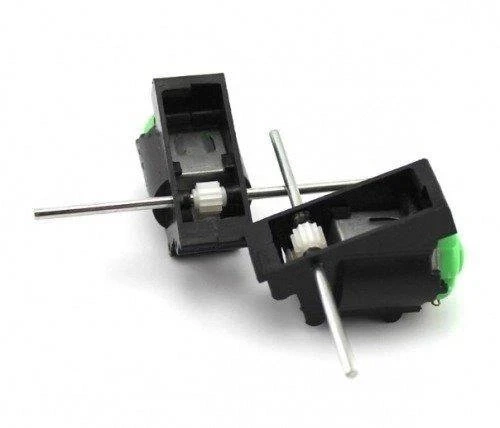

Przekładnia ślimakowa dodatkowo zmienia kierunek przeniesienia napędu o dziewięćdziesiąt stopni względem osi silnika, dzięki czemu cały moduł układa się płasko wzdłuż podwozia.

Odcinki osi po obu stronach mają zbliżoną długość, więc konstrukcję można rozplanować symetrycznie względem obudowy przekładni.
