Silnik szczotkowy z przekładnią o prędkości 700–1300 obrotów

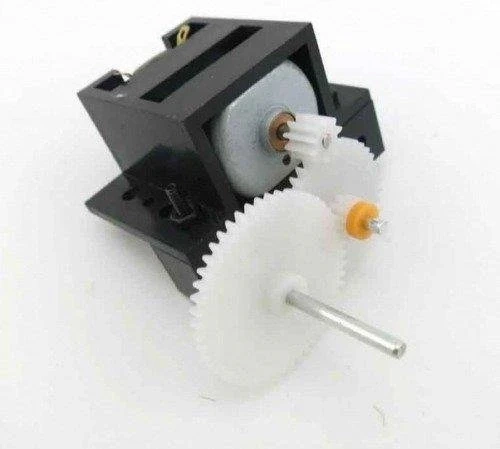

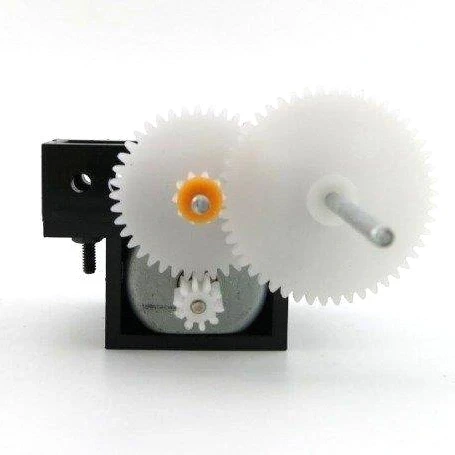

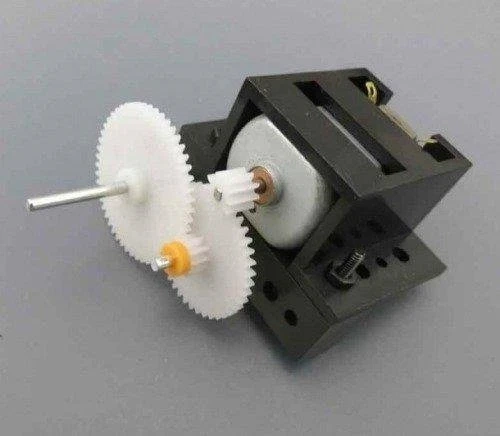

Silnik prądu stałego zblokowany z przekładnią, przeznaczony do napędów w robotyce mobilnej i modelach. Przy 3 V osiąga 700 obr./min przy poborze 90 mA, przy 6 V 1300 obr./min przy 120 mA.

Moduł ma wymiary 40 × 27,5 × 27 mm. Oś wyjściowa o średnicy 2,2 mm wystaje 21,5 mm, licząc od zębatki.

Specyfikacja techniczna

• typ: silnik prądu stałego z przekładnią
• napięcie zasilania: 3–6 V
• prędkość przy 3 V: 700 obr./min
• pobór prądu przy 3 V: 90 mA
• prędkość przy 6 V: 1300 obr./min
• pobór prądu przy 6 V: 120 mA
• wymiary: 40 x 27,5 x 27 mm
• średnica osi: 2,2 mm
• długość osi: 21,5 mm od zębatki

Prędkość i pobór prądu wobec napięcia

Podwojenie napięcia z 3 na 6 V niemal podwaja prędkość obrotową, z 700 na 1300 obr./min, przy wzroście poboru prądu tylko o jedną trzecią, z 90 do 120 mA. To wartości bez obciążenia — pod obciążeniem pobór rośnie znacznie szybciej.

Praktyczny wniosek dla napędu jezdnego: dobierając zasilanie warto zostawić zapas prądowy kilkukrotnie większy od poboru jałowego, bo rozruch i wjazd pod górę obciążają silnik wielokrotnie mocniej niż praca swobodna.

Oś liczona od zębatki wystaje 21,5 mm, co pozwala osadzić koło poza obrysem obudowy przekładni.
