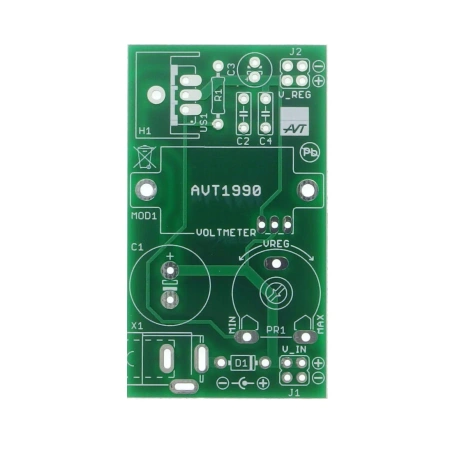

Regulowany zasilacz do płytek stykowych (nie zawiera płytki stykowej) - PCB do projektu AVT 1990

Do pobrania:

Dokumentacja

Każde urządzenie elektryczne wymaga zastosowania odpowiedniego zasilania. Dlatego istnieje niesłabnące zapotrzebowanie na przydatne przyrządy laboratoryjne do pracowni mniej i bardziej zaawansowanych elektroników. Coraz częściej buduje się układy prototypowe na płytkach stykowych (zasilacz testowany z płytką SD-12NW) i właśnie dla takiego zastosowania został zaprojektowany opisywany zasilacz.

Praktyka pokazuje, że ogromna większość budowanych dziś układów elektronicznych wymaga przy uruchomieniu zasilacza o niewielkiej obciążalności prądowej i napięciu regulowanym od 1,5 V do około 20 V. Najlepiej, aby napięcie wyjściowe takiego zasilacza było płynnie regulowane. W zasadzie wydajność prądowa nie musi być większa niż 250 mA, bo większość układów budowanych na płytkach stykowych ma charakter eksperymentalny lub edukacyjny. Dużym udogodnieniem w opisywanym zasilaczu jest zastosowanie modułu woltomierza cyfrowego z wyświetlaczem LED.

Wymiary płytki 35x62mm

Projekt AVT 1990 EP 08/18

Dodatkowe uwagi:

Uwaga: Płytka prototypowa stykowa nie wchodzi w skład zestawu: należy ją dokupić oddzielnie

Zasilacz pasuje do płytek prototypowych SD12NW i innych o rozstawie 49mm
