Regulowany włącznik opóźniający 12 V z przekaźnikiem 8 A - zlutowany KIT AVT 1710
- Zlutowany włącznik opóźniający przyspieszy dodanie zwłoki 2-120 s w gotowym urządzeniu. AVT1710 C wymaga zasilania 12-15 VDC i bezpiecznego podłączenia odbiornika.
Timer 4541 do opóźnionego załączania odbiornika - zlutowany AVT1710
Zlutowany włącznik opóźniający do integracji z urządzeniem, które ma załączać odbiornik po nastawionej zwłoce.
Zlutowany układ opóźnionego załączania przekaźnika

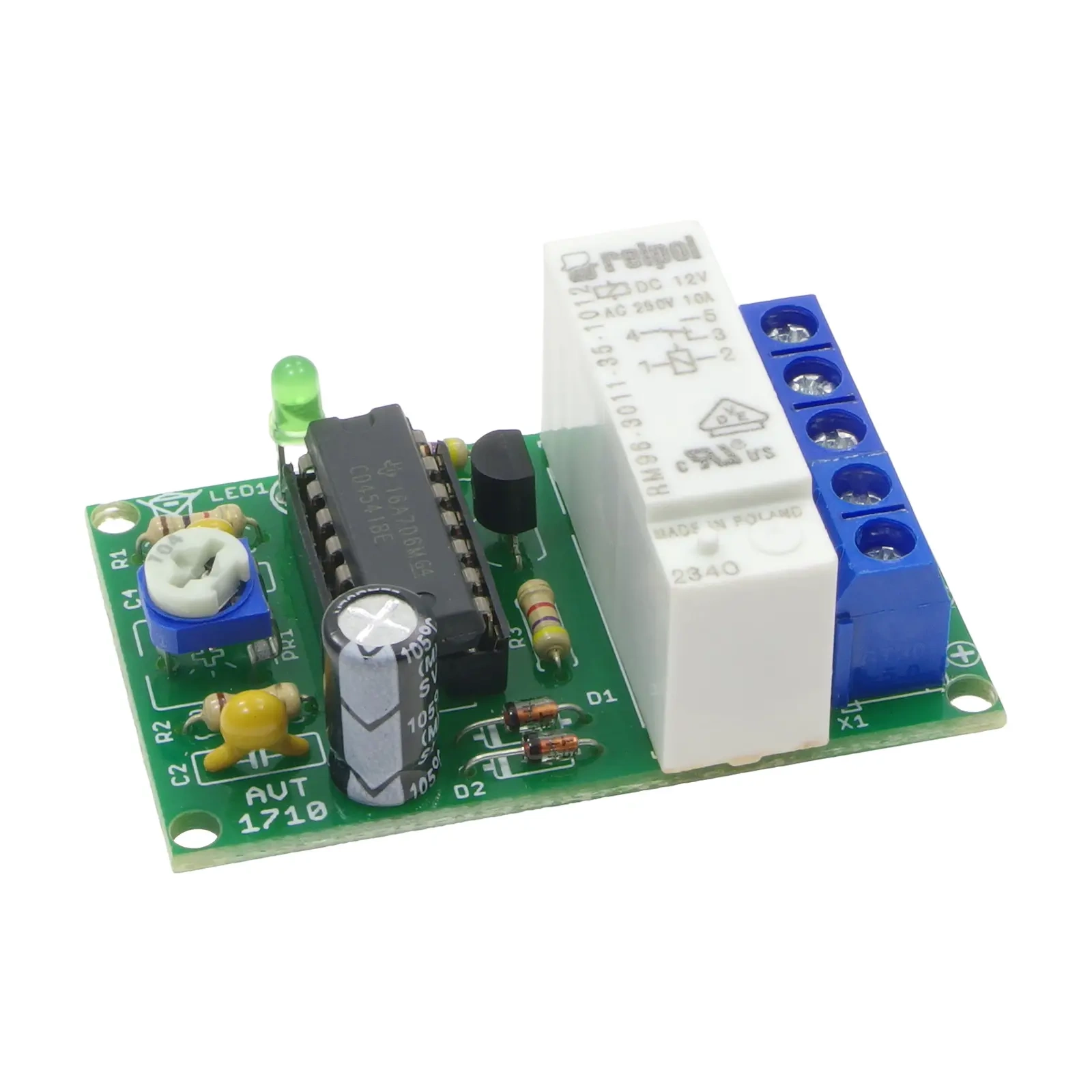

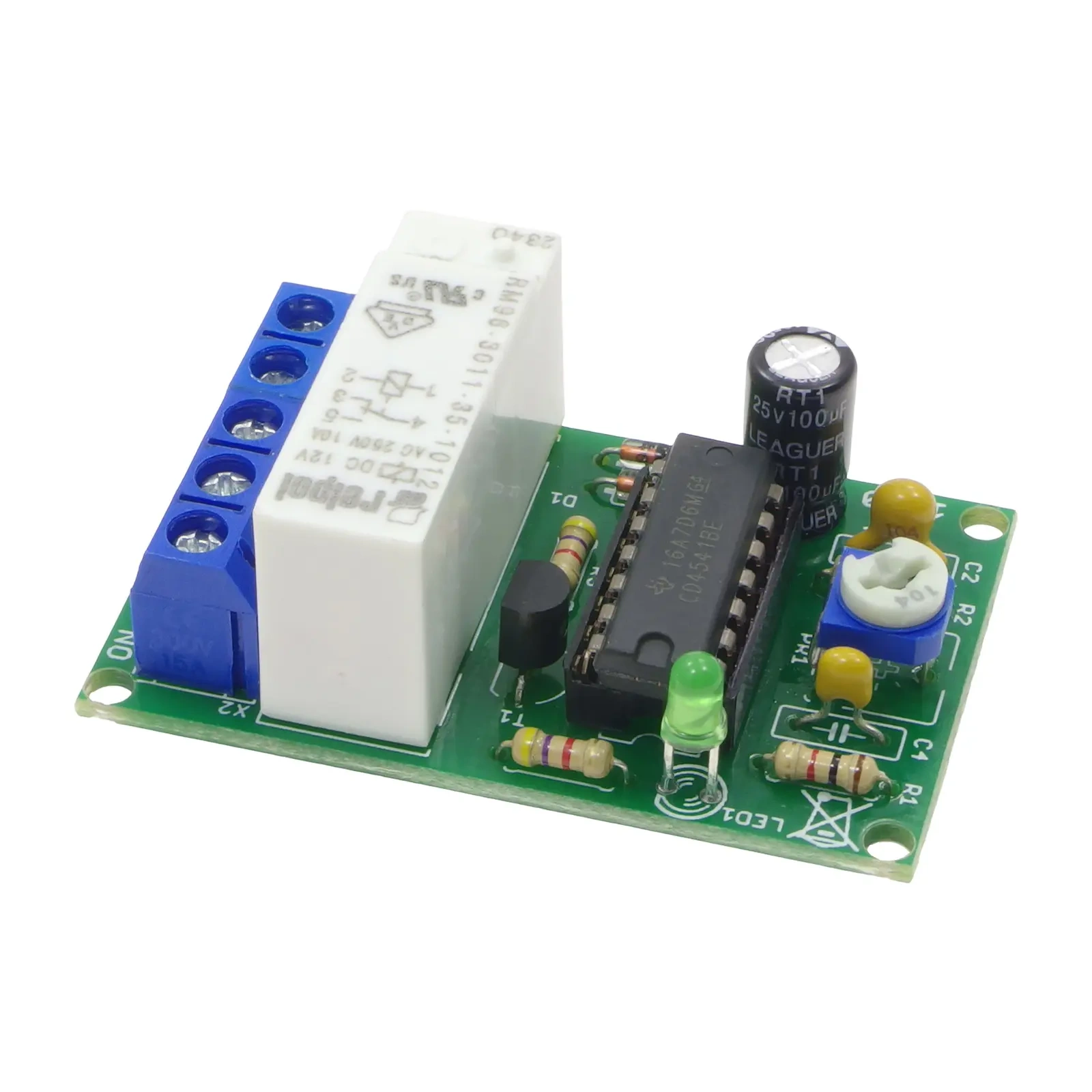

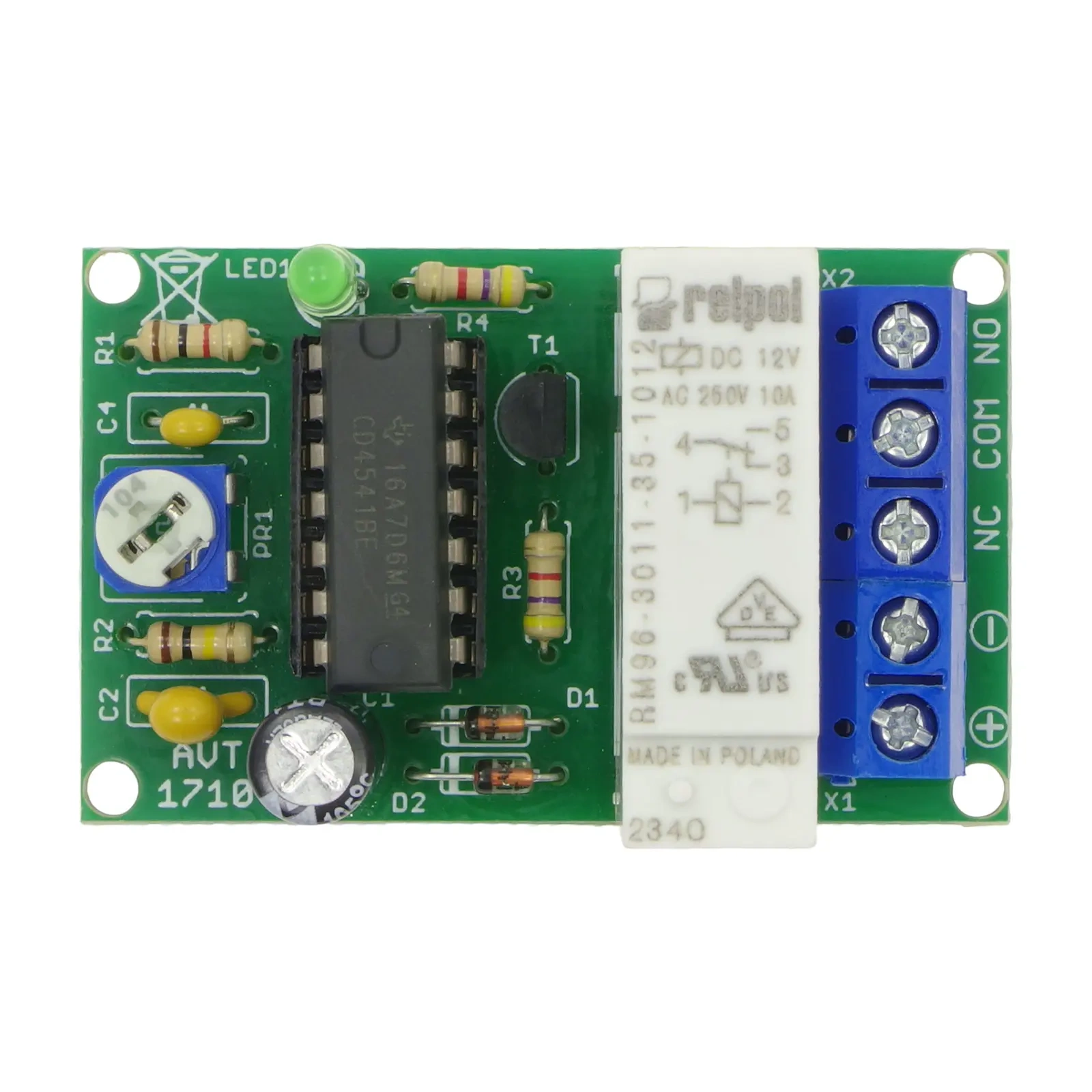

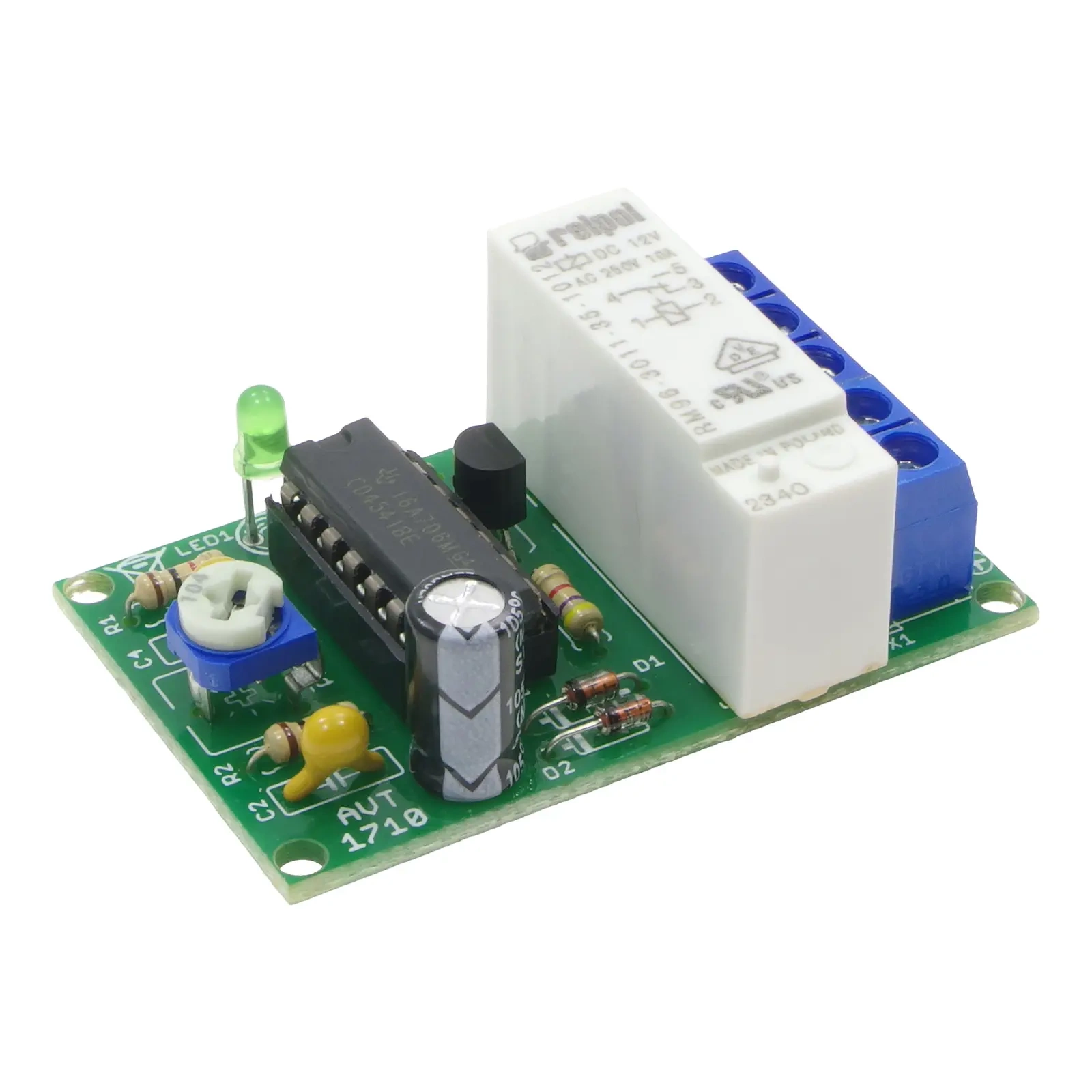

AVT1710 C to zlutowany regulowany włącznik opóźniający. Po podaniu zasilania układ odmierza nastawiony czas i załącza przekaźnik, co pozwala dodać zwłokę startu odbiornika w samochodzie, automatyce, zasilaczu, sterowniku lub własnym urządzeniu.
Zakres regulacji zwłoki wynosi około 2–120 sekund, a czas ustawia się potencjometrem PR1. Wersja C wymaga podłączenia zasilania 12–15 VDC, obwodu sterowanego oraz montażu w obudowie lub własnym urządzeniu. To zlutowany układ elektroniczny, a nie kompletne urządzenie instalacyjne.
Karta techniczna
AVT1710
Zlutowany regulowany włącznik opóźniający z układem 4541, wyjściem przekaźnikowym i płynną regulacją zwłoki.
| Wersja | C – zlutowany układ |
| Funkcja | opóźnione załączenie przekaźnika po podaniu zasilania |
| Układ czasowy | 4541 |
| Zakres czasu zwłoki | 2–120 sekund |
| Regulacja czasu | potencjometr PR1 100 kΩ |
| Tryb zastosowania | opóźnione włączenie lub opóźnione wyłączenie zależnie od sposobu podłączenia styków |
| Element wykonawczy | przekaźnik 230 VAC / 8 A |
| Sygnalizacja | dioda LED informuje o zadziałaniu przekaźnika |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 50×31 mm |
Wersja
AVT1710 C – zlutowany układ. Wersja zawiera zmontowany włącznik opóźniający z układem 4541, przekaźnikiem, tranzystorem sterującym, diodą LED, potencjometrem PR1 i złączami śrubowymi. Układ wymaga zasilania 12–15 VDC, podłączenia obwodu sterowanego oraz montażu w obudowie lub własnym urządzeniu.
Notes
Po podaniu zasilania układ odmierza zwłokę ustawioną potencjometrem PR1, a następnie załącza przekaźnik. Dioda LED informuje o stanie załączenia wyjścia.
Zależnie od wykorzystanych styków przekaźnika moduł może realizować opóźnione włączenie albo opóźnione wyłączenie odbiornika.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, prawidłowego zasilania, przewodów i bezpiecznego podłączenia obwodu sterowanego.
Przy obciążeniach o większej mocy trzeba uwzględnić obciążalność styków przekaźnika, ścieżek PCB, złącz i przewodów oraz zachować wymagane odstępy izolacyjne.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1710 C to zlutowany układ regulowanego włącznika opóźniającego z układem 4541, przekaźnikiem, regulacją czasu i złączami śrubowymi. Wymaga zasilania 12–15 VDC oraz integracji z obwodem sterowanym.
Nie. To zlutowany układ elektroniczny przeznaczony do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, przewody i bezpieczne podłączenie odbiornika.
Czas zwłoki można regulować w zakresie około 2–120 sekund za pomocą potencjometru PR1.
Nie. Pracę czasową realizuje układ 4541, bez mikrokontrolera i bez programu.
Tak, w granicach obciążalności przekaźnika i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
