Regulowany włącznik opóźniający 12 V z przekaźnikiem 8 A - PCB do projektu AVT 1710
- Włącznik opóźniający załączy odbiornik dopiero po ustawionej zwłoce 2-120 s. Wersja A zawiera PCB do AVT1710; elementy kompletujesz osobno.
Timer 4541 do opóźnionego załączania odbiornika - płytka PCB do AVT1710

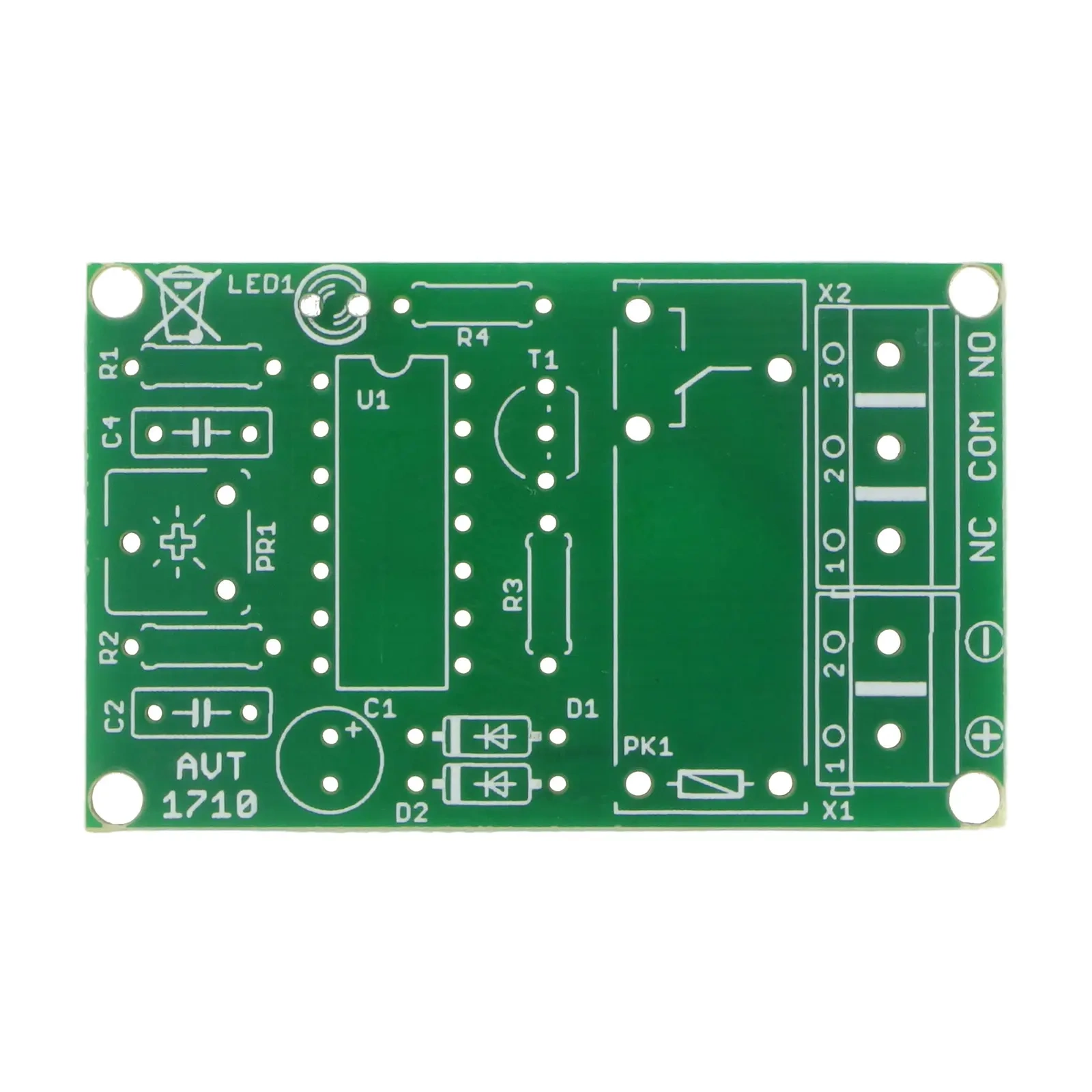

Płytka PCB do wykonania układu, który załącza przekaźnik dopiero po ustawionym czasie zwłoki.
Opóźnione załączanie odbiornika po podaniu zasilania
AVT1710 to projekt regulowanego włącznika opóźniającego, który po podaniu zasilania odmierza nastawiony czas, a następnie załącza przekaźnik. Pozwala uniknąć natychmiastowego startu odbiornika i sprawdza się tam, gdzie uruchomienie obciążenia ma nastąpić dopiero po krótkiej zwłoce.
Układ można wykorzystać w samochodzie, automatyce, zasilaczach i prostych instalacjach sterujących, na przykład do opóźnienia załączenia oświetlenia zewnętrznego po uruchomieniu silnika. Zakres regulacji wynosi około 2–120 sekund, a czas ustawia się potencjometrem PR1. Wersja A obejmuje samą płytkę PCB; elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1710
Regulowany włącznik opóźniający z układem 4541, wyjściem przekaźnikowym i płynną regulacją zwłoki.
| Wersja | A – płytka drukowana PCB |
| Funkcja | opóźnione załączenie przekaźnika po podaniu zasilania |
| Układ czasowy | 4541 |
| Zakres czasu zwłoki | 2–120 sekund |
| Regulacja czasu | potencjometr PR1 100 kΩ |
| Tryb zastosowania | opóźnione włączenie lub opóźnione wyłączenie zależnie od sposobu podłączenia styków |
| Element wykonawczy | przekaźnik 230 VAC / 8 A |
| Sygnalizacja | dioda LED informuje o zadziałaniu przekaźnika |
| Zasilanie | 12–15 VDC |
| Płytka PCB | 50×31 mm |
Wersja
AVT1710 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1 kΩ
- R2: 100 kΩ
- R3, R4: 4,7 kΩ
- PR1: potencjometr montażowy 100 kΩ
- C1: 100 µF
- C2: 100 nF
- C4: 150 nF
- U1: 4541 + podstawka 14-pin
- D1, D2: 1N4148
- LED: dioda LED
- T1: BC548 lub BC547
- PK1: przekaźnik
- IN, OUT: złącza śrubowe
Notes
Po podaniu zasilania układ 4541 odmierza czas zwłoki ustawiony potencjometrem PR1. Po zakończeniu odmierzania wyjście Q steruje tranzystorem T1, który załącza przekaźnik PK1.
Dioda LED sygnalizuje zadziałanie przekaźnika, co ułatwia kontrolę pracy układu podczas uruchamiania i w gotowym urządzeniu.
Układ może być zasilany z zasilacza, baterii lub akumulatora 12 V. Zakres dopuszczalny dla projektu to 12–15 VDC.
Przy sterowaniu większym obciążeniem trzeba uwzględnić obciążalność styków przekaźnika, ścieżek PCB, złącz, przewodów oraz wymagania izolacji dla napięcia sterowanego obwodu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1710 A zawiera wyłącznie płytkę PCB do projektu regulowanego włącznika opóźniającego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do opóźnionego załączania odbiornika po podaniu zasilania, na przykład w samochodzie, automatyce, oświetleniu, zasilaczach lub prostych urządzeniach sterujących.
Czas zwłoki można regulować w zakresie około 2–120 sekund za pomocą potencjometru PR1.
Nie. Pracę czasową realizuje układ 4541 z zewnętrznym obwodem oscylatora, bez mikrokontrolera i bez programu.
Tak, w granicach obciążalności przekaźnika i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
