Regulowany tłumik w.cz. 50 Ω do analizatora widma - PCB do projektu AVT 2939/2
- Umożliwia budowę regulowanego tłumika w.cz. 50 Ω do analizatora widma, generatora lub pomiarów radiowych, z możliwością uzyskania dużego tłumienia przy zachowaniu dopasowania impedancyjnego. Wersja A zawiera płytkę PCB.
Analizator widma 70 MHz - płytki drukowane do tłumika regulowanego AVT2939/2
Płytki PCB do wykonania regulowanego tłumika w.cz. 50 Ω do analizatora widma AVT2939 i innych zastosowań pomiarowych.
Regulacja poziomu sygnału w torze w.cz.
AVT2939/2 to zestaw dwóch płytek drukowanych regulowanego tłumika w.cz. przeznaczonego jako wyposażenie dodatkowe analizatora widma 70 MHz AVT2939. Moduł pozwala zmniejszać poziom sygnału przy zachowaniu dopasowania impedancyjnego 50 Ω, co jest szczególnie ważne w pomiarach radiowych i torach wysokiej częstotliwości.
Tłumik może być używany nie tylko z analizatorem widma, ale również jako samodzielny przyrząd warsztatowy, np. do regulacji poziomu sygnału z generatora, pomiarów czułości odbiorników, MDS lub IP3. Konstrukcja bazuje na przełączanych sekcjach tłumiących i wymaga starannego wykonania mechanicznego oraz ekranowania. Wersja A obejmuje dwie płytki PCB; rezystory SMD, przełączniki bistabilne, złącza SMA, przewody, elementy ekranujące i obudowę trzeba skompletować osobno.
Karta techniczna
AVT2939/2
Regulowany tłumik w.cz. do torów pomiarowych 50 Ω, przeznaczony jako moduł analizatora widma AVT2939 lub samodzielne wyposażenie warsztatowe.
| Wersja | A - dwie płytki PCB |
| Typ modułu | regulowany tłumik w.cz. |
| Zastosowanie podstawowe | wyposażenie dodatkowe analizatora widma 70 MHz AVT2939 |
| Zastosowania samodzielne | regulacja poziomu generatora, pomiary czułości odbiorników, pomiary MDS i IP3, prace w torach w.cz. |
| Impedancja wejściowa | 50 Ω |
| Impedancja wyjściowa | 50 Ω |
| Zakres tłumienia wersji uniwersalnej | 1…131 dB |
| Krok regulacji tłumienia | 1 dB |
| Wersja stosowana w analizatorze | 4 sekcje po 10 dB, czyli łącznie do 40 dB |
| Pasmo pracy | do 500 MHz według dokumentacji |
| Maksymalna moc wejściowa | 200 mW dla proponowanej konstrukcji |
| Sposób nastawy | przełączane sekcje tłumiące; całkowite tłumienie jest sumą załączonych sekcji |
| Złącza w.cz. | zalecane SMA na wejściu i wyjściu |
| Konstrukcja mechaniczna | dwie płytki montowane w formie kanapki, z ekranowaniem toru w.cz. |
| Wymagania ekranowania | zalecana obudowa ekranowana oraz ekranowanie tylnej i przedniej części tłumika |

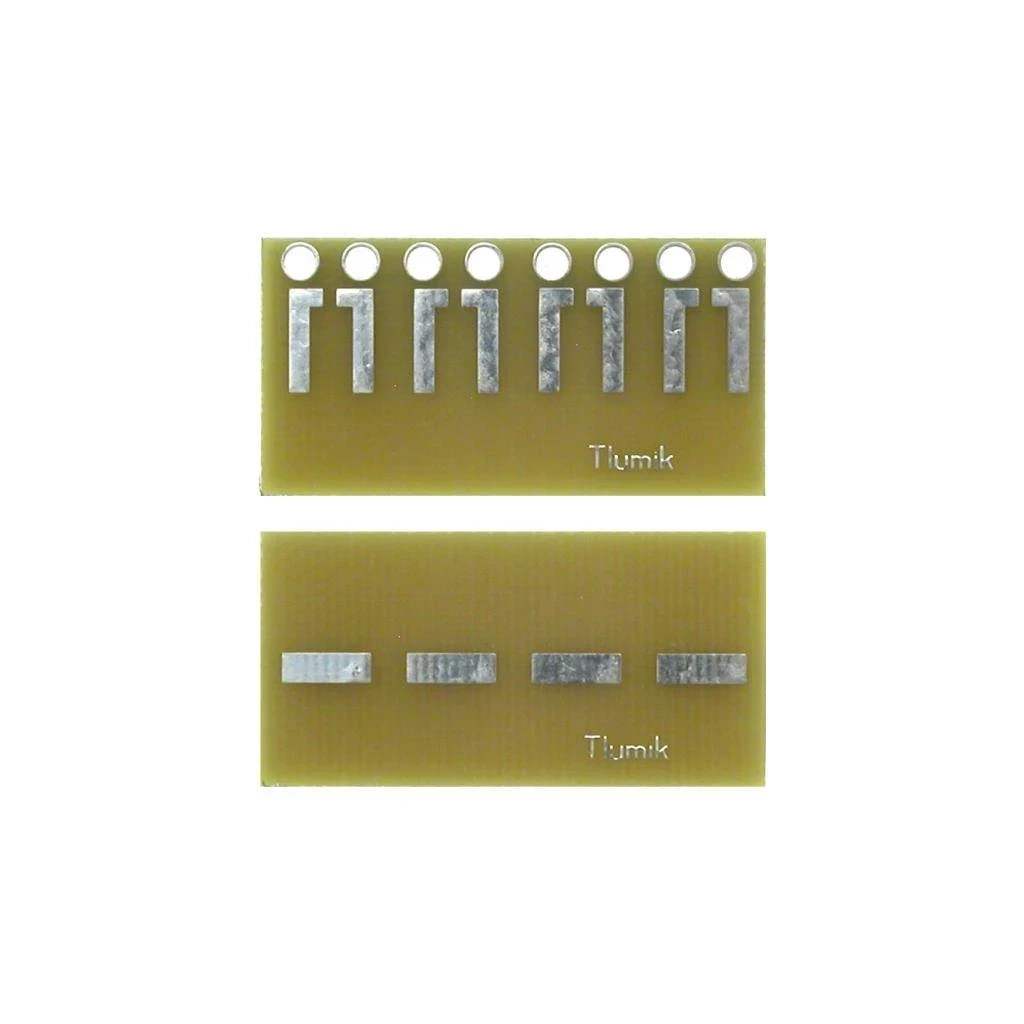

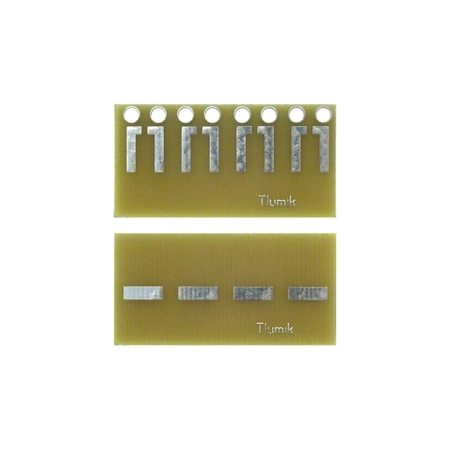

| Płytki PCB | 2 płytki drukowane, każda 20x40 mm |
Wersja A - płytki PCB i wykaz elementów
AVT2939/2 A - dwie płytki PCB 20x40 mm do tłumika regulowanego. Rezystory SMD, miniaturowe przełączniki bistabilne, złącza SMA, przewody koncentryczne, pierścionki ferrytowe, elementy ekranujące i obudowę ekranowaną trzeba skompletować osobno.
| Rezystory 0805 | R1-R4 - 220Ω; R5-R12 - 56Ω; R13-R16 - 68Ω; R17-R24 - 100Ω; R25 - 5,6Ω; R26 - 12Ω; R27 - 18Ω; R29, R30 - 820Ω; R31, R32 - 470Ω; R33, R34 - 270Ω; R35, R36 - 180Ω |
| Przełączniki | miniaturowe przełączniki bistabilne z dwoma parami styków, dla przełączanych sekcji tłumiących |
| Złącza i połączenia w.cz. | złącza SMA, krótkie przewody koncentryczne, pierścionki ferrytowe na kablach sygnałowych |
| Ekranowanie | blacha mosiężna około 0,5 mm, folia miedziana do połączenia stron tłumika, obudowa ekranowana |
Notes
W dokumentacji opisano zarówno wersję 4×10 dB stosowaną z analizatorem, jak i wariant bardziej uniwersalny z tłumieniem do 131 dB. Przed kompletowaniem elementów trzeba zdecydować, która konfiguracja będzie montowana.

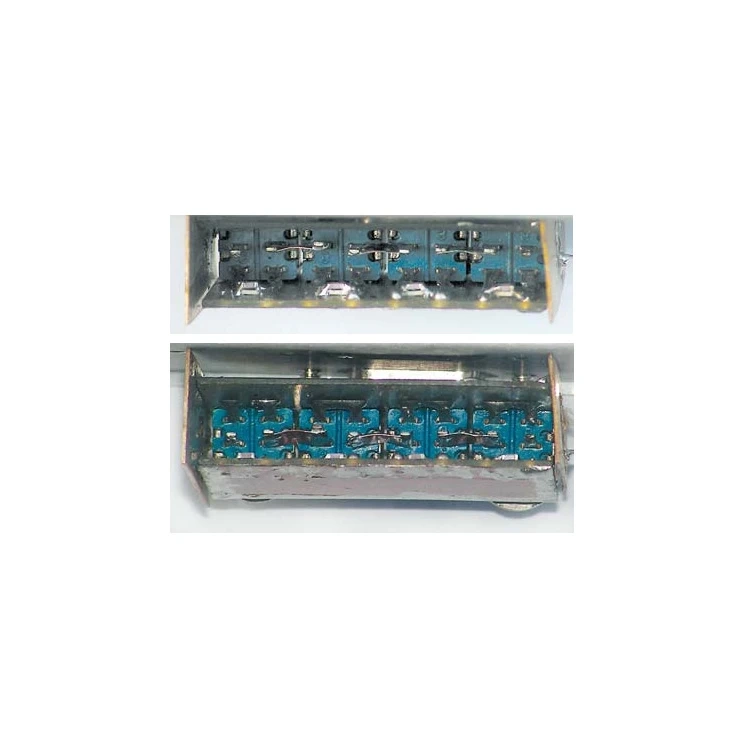

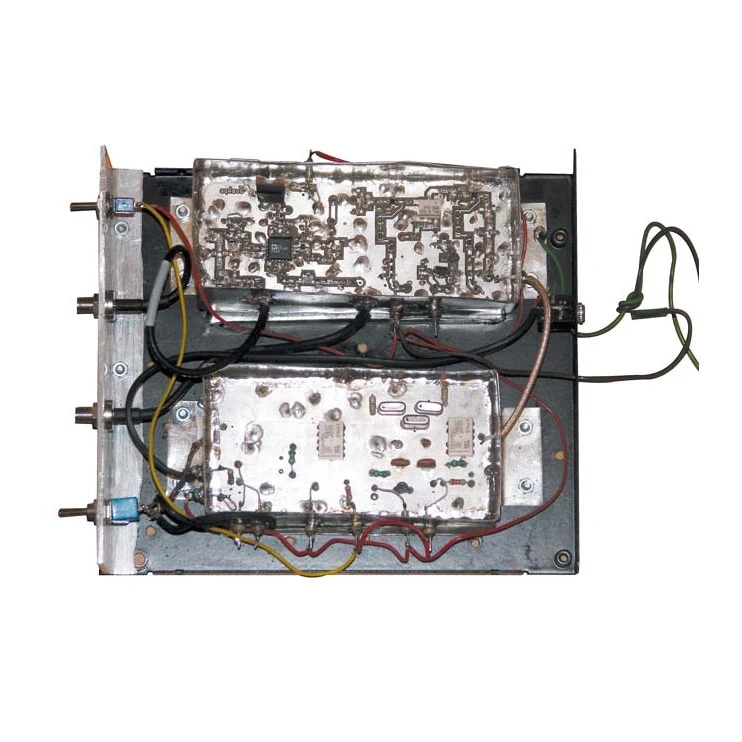

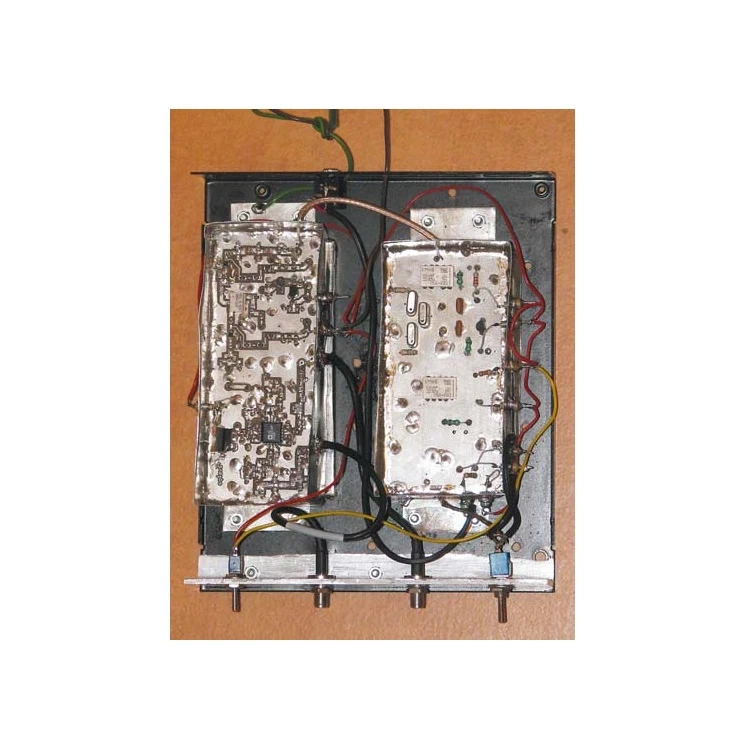

Tłumik jest układem w.cz., więc mechanika i ekranowanie są równie ważne jak wartości elementów. Dokumentacja zaleca konstrukcję kanapkową, lutowane ekrany z blachy oraz umieszczenie całości w obudowie ekranowanej.
Końcówki przełączników należy dobrze oczyścić i pocynować przed montażem. Późniejsza wymiana przełącznika jest utrudniona, a zbyt długie grzanie niepocynowanych wyprowadzeń może uszkodzić przełącznik.
Dla dużych wartości tłumienia trzeba łączyć sekcje szeregowo i dbać o ekranowanie tylnej części modułu. Na przewody sygnałowe warto nałożyć pierścionki ferrytowe, aby ograniczyć prądy w.cz. płynące po ekranie kabla.
Płytki tłumika mają wymiary 20x40 mm. Przed przygotowaniem obudowy warto mimo to sprawdzić rzeczywisty wymiar płytek z aktualnej dostawy oraz uwzględnić miejsce na przełączniki, złącza SMA i ekrany.
Uwaga: proponowany tłumik nie jest przeznaczony do bezpośredniego pomiaru dużych mocy nadajników. Maksymalna moc wejściowa wynosi 200 mW; dla większych poziomów należy użyć sprzęgacza kierunkowego albo dodatkowego tłumika wstępnego o odpowiedniej mocy strat.
Najczęściej zadawane pytania
Tłumik pozwala zmniejszyć poziom sygnału w.cz. bez rozstrajania toru 50 Ω. Jest przydatny przy analizatorze widma, generatorze sygnałowym, pomiarach czułości odbiorników oraz przy badaniu parametrów takich jak MDS czy IP3.
W analizatorze widma używana jest prostsza wersja z czterema sekcjami po 10 dB. Wariant uniwersalny łączy sekcje 20 dB, 10 dB oraz 1/2/3/5 dB, co pozwala ustawić tłumienie do 131 dB z krokiem 1 dB.
Przy dużym tłumieniu nawet małe sprzężenia pasożytnicze mogą ominąć właściwy tor rezystorowy i pogorszyć skuteczność tłumika. Ekrany, krótka droga sygnału i obudowa metalowa są konieczne, żeby uzyskać stabilne parametry w.cz.
Tak. Chociaż jest opisany jako wyposażenie analizatora widma 70 MHz, dokumentacja podaje pasmo pracy tłumika do 500 MHz. W praktyce wynik zależy od staranności wykonania, ekranowania i jakości złączy oraz przełączników.
Tylko wtedy, gdy moc nie przekracza dopuszczalnych 200 mW. Przy większych mocach trzeba zastosować sprzęgacz kierunkowy albo dodatkowy tłumik wstępny o odpowiedniej mocy, inaczej rezystory tłumika mogą zostać przeciążone.
