Regulowany stabilizator impulsowy 1,2-14,4 V 1 A - zlutowany KIT AVT 1762
- Regulowane źródło napięcia impulsowego do zasilania układów, gdy napięcie wyjściowe ma być niższe od wejściowego. AVT1762 C to zlutowany układ wymagający ustawienia napięcia wyjściowego i integracji z zasilanym urządzeniem.
Miniaturowa przetwornica buck 1,2-14,4 V - zlutowany AVT1762
Zlutowany stabilizator impulsowy do uzyskania regulowanego napięcia wyjściowego z wyższego napięcia wejściowego.
Zlutowany stabilizator impulsowy z regulacją napięcia

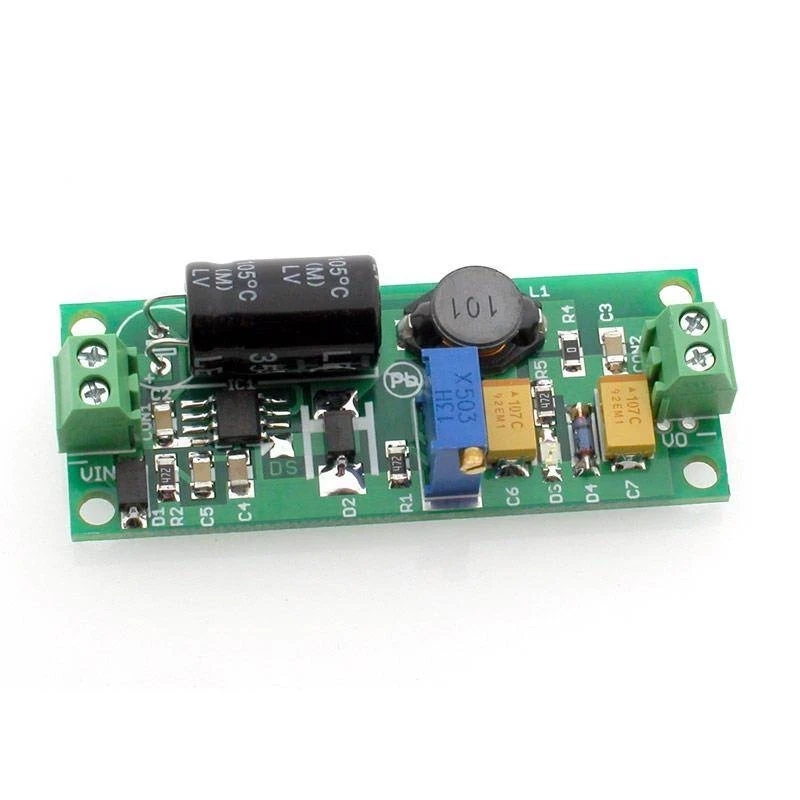

AVT1762 C to zlutowany stabilizator impulsowy typu buck, który obniża napięcie wejściowe i pozwala ustawić wymagane napięcie wyjściowe. Impulsowa topologia ogranicza straty cieplne w porównaniu ze stabilizatorem liniowym przy dużej różnicy między napięciem wejściowym i wyjściowym.
Układ pracuje z napięciem wejściowym 5…35 V DC, a standardowy zakres regulacji wyjścia wynosi 1,2…14,4 V. Wersja C wymaga ustawienia napięcia wyjściowego potencjometrem R3, sprawdzenia napięcia miernikiem oraz integracji z docelowym urządzeniem. To zlutowany układ zasilający, a nie gotowy zasilacz w obudowie.
Karta techniczna
AVT1762
Zlutowany regulowany stabilizator impulsowy typu buck z układem L5973D, zabezpieczeniem termicznym i regulacją napięcia wyjściowego.
| Wersja | C – zlutowany układ |
| Funkcja | regulowany stabilizator impulsowy obniżający napięcie |
| Topologia | buck |
| Układ scalony | L5973D |
| Napięcie wejściowe | 5…35 V DC |
| Napięcie wyjściowe | regulowane 1,2…14,4 V |
| Prąd wyjściowy | 1 A ciągły, do 1,5 A chwilowo |
| Sprawność | do 90% |
| Spadek napięcia | około 0,3 V przy 1 A |
| Zabezpieczenia | termiczne, przed odwrotną polaryzacją wejścia |
| Płytka PCB | 58×23 mm |
Wersja
AVT1762 C – zlutowany układ. Wersja zawiera zmontowany stabilizator impulsowy z układem L5973D, dławikiem, diodami, potencjometrem precyzyjnym, kondensatorami, rezystorami, złączami wejścia/wyjścia i pozostałymi elementami. Układ wymaga ustawienia napięcia wyjściowego, sprawdzenia go miernikiem oraz montażu w obudowie lub własnym urządzeniu.
Notes
Napięcie wyjściowe ustawia się potencjometrem R3. Przed podłączeniem docelowego układu trzeba sprawdzić napięcie miernikiem pod warunkami zbliżonymi do planowanej pracy.
Dioda D1 zabezpiecza układ przed odwrotną polaryzacją napięcia wejściowego. Przy błędnym podłączeniu może spowodować zwarcie i sama ulec uszkodzeniu, dlatego zasilanie warto zabezpieczyć bezpiecznikiem.
Dioda Zenera D4 jest opcjonalnym zabezpieczeniem wyjścia. Jej napięcie należy dobrać o kilka woltów wyżej od wymaganego napięcia wyjściowego.
Zlutowany układ nie jest kompletnym zasilaczem w obudowie. Do pracy wymaga źródła zasilania, przewodów, ustawienia napięcia, odbiornika oraz bezpiecznej integracji mechanicznej.
Uwaga: przed podłączeniem odbiornika należy ustawić i zmierzyć napięcie wyjściowe. Zbyt wysokie napięcie, błędna polaryzacja lub przeciążenie wyjścia mogą uszkodzić zasilany układ albo stabilizator.
Najczęściej zadawane pytania
AVT1762 C to zlutowany układ regulowanego stabilizatora impulsowego. Zawiera zmontowaną przetwornicę z L5973D, dławikiem, diodami, potencjometrem precyzyjnym, kondensatorami, rezystorami oraz złączami wejścia i wyjścia.
Do obniżania napięcia wejściowego i uzyskania regulowanego napięcia wyjściowego 1,2…14,4 V przy dobrej sprawności.
Nie. To zlutowany stabilizator impulsowy do montażu w obudowie lub własnym urządzeniu. Wymaga źródła zasilania, ustawienia napięcia, przewodów i bezpiecznej integracji z odbiornikiem.
Przed użyciem trzeba sprawdzić napięcie wyjściowe miernikiem i ustawić je potencjometrem R3 zgodnie z wymaganiami zasilanego układu.
Nie. To stabilizator impulsowy typu buck, dlatego nadaje się do sytuacji, w których napięcie wyjściowe ma być dużo niższe od wejściowego bez dużych strat cieplnych typowych dla stabilizatora liniowego.
