Regulowany stabilizator impulsowy 1,2-14,4 V 1 A - PCB do projektu AVT 1762
- Regulowany stabilizator impulsowy obniża napięcie z 5-35 V do ustawionego poziomu 1,2-14,4 V. Wersja A zawiera PCB do AVT1762; elementy kompletujesz osobno.

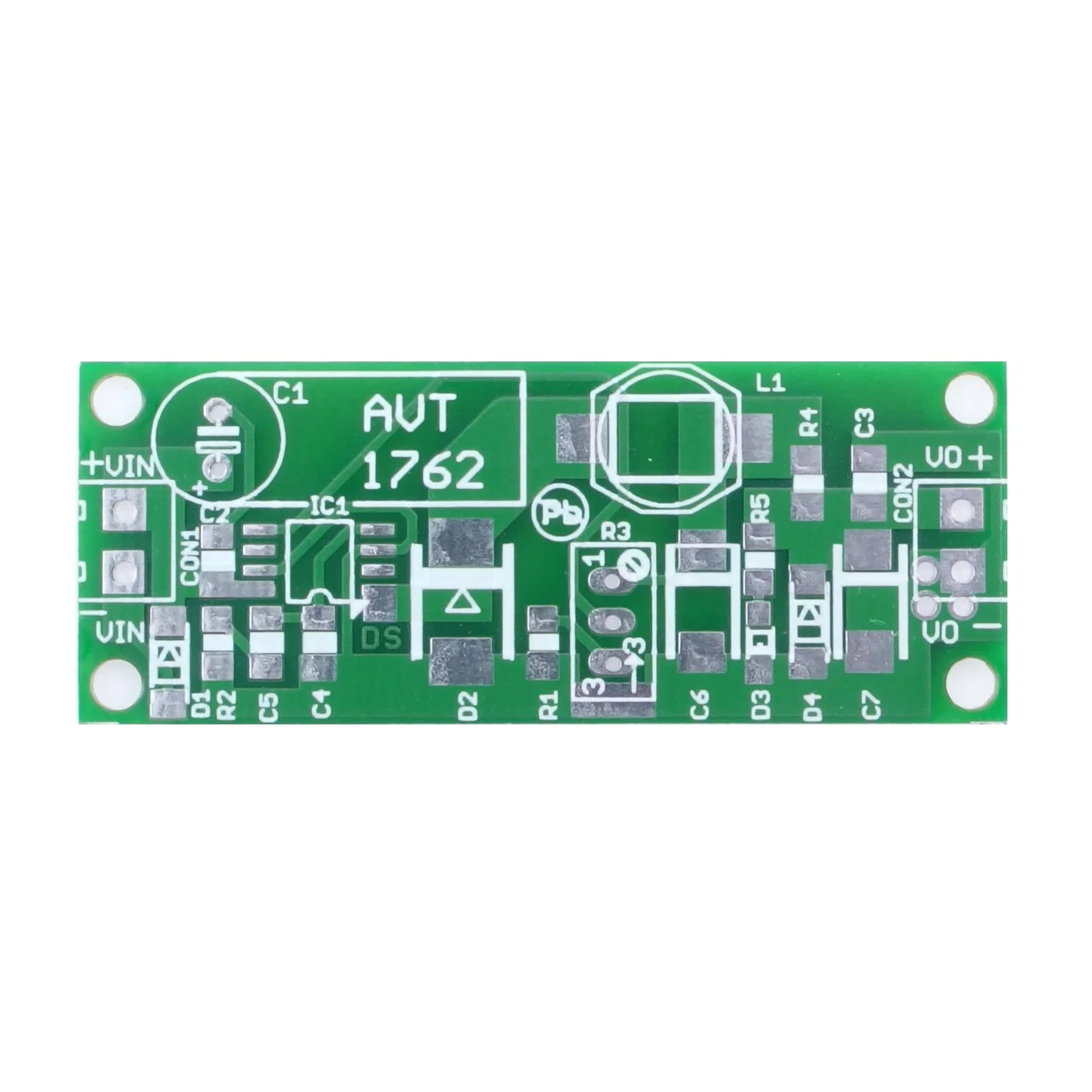

Miniaturowa przetwornica buck 1,2-14,4 V - płytka PCB do AVT1762
Płytka PCB do wykonania regulowanego stabilizatora impulsowego obniżającego napięcie wejściowe.
Regulowany stabilizator impulsowy do obniżania napięcia
AVT1762 to miniaturowy stabilizator impulsowy typu buck, który pozwala uzyskać niższe, regulowane napięcie wyjściowe z wyższego napięcia wejściowego. Sprawdza się tam, gdzie klasyczny stabilizator liniowy traciłby dużo energii w postaci ciepła.
Sercem przetwornicy jest układ L5973D, a napięcie wyjściowe ustawia się potencjometrem precyzyjnym. W standardowej konfiguracji zakres regulacji wynosi 1,2…14,4 V, przy zasilaniu 5…35 V DC i prądzie ciągłym do 1 A. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1762
Regulowany stabilizator impulsowy typu buck z układem L5973D, zabezpieczeniem termicznym i regulacją napięcia wyjściowego.
| Wersja | A – płytka drukowana PCB |
| Funkcja | regulowany stabilizator impulsowy obniżający napięcie |
| Topologia | buck |
| Układ scalony | L5973D |
| Napięcie wejściowe | 5…35 V DC |
| Napięcie wyjściowe | regulowane 1,2…14,4 V |
| Prąd wyjściowy | 1 A ciągły, do 1,5 A chwilowo |
| Sprawność | do 90% |
| Spadek napięcia | około 0,3 V przy 1 A |
| Zabezpieczenia | termiczne, przed odwrotną polaryzacją wejścia |
| Płytka PCB | 58×23 mm |
Wersja
AVT1762 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R3: potencjometr precyzyjny 50 kΩ
- R1, R2, R5: 4,7 kΩ SMD
- R4: 0 Ω SMD
- C1: 470 µF / 35 V
- C2, C3, C5: 22 nF SMD
- C4: 220 pF SMD
- C6, C7: 47…100 µF / 16 V SMD
- D1: 1N4007 SMD
- D2: SS34 SMD
- D3: dioda LED SMD
- D4: dioda Zenera 20 V
- IC1: L5973D HSOP8
- L1: 100 µH / 1 A
- CON1, CON2: DG381-2
Notes
Napięcie wyjściowe ustawia się potencjometrem R3. Po zmontowaniu układu pierwsze uruchomienie powinno obejmować ustawienie wymaganego napięcia przed podłączeniem docelowego odbiornika.
Dioda D1 zabezpiecza układ przed odwrotną polaryzacją napięcia wejściowego. Przy błędnym podłączeniu może spowodować zwarcie i sama ulec uszkodzeniu, dlatego zasilanie warto zabezpieczyć bezpiecznikiem.
Dioda Zenera D4 jest opcjonalnym zabezpieczeniem wyjścia. Jej napięcie należy dobrać o kilka woltów wyżej od wymaganego napięcia wyjściowego.
Układ jest w dużej części wykonany z elementów SMD. Przed uruchomieniem warto skontrolować polaryzację kondensatorów, diod oraz brak zwarć przy układzie L5973D.
Uwaga: przed podłączeniem odbiornika należy ustawić i zmierzyć napięcie wyjściowe. Zbyt wysokie napięcie, błędna polaryzacja lub przeciążenie wyjścia mogą uszkodzić zasilany układ albo stabilizator.
Najczęściej zadawane pytania
AVT1762 A zawiera wyłącznie płytkę PCB do projektu miniaturowego stabilizatora impulsowego. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do obniżania napięcia wejściowego i uzyskania regulowanego napięcia wyjściowego 1,2…14,4 V przy dobrej sprawności.
Prąd wyjściowy ciągły wynosi 1 A. Układ dopuszcza chwilowe przeciążenie do 1,5 A.
W wersji A dostępna jest sama płytka PCB. Po skompletowaniu i montażu elementów napięcie wyjściowe trzeba ustawić potencjometrem R3 oraz sprawdzić miernikiem.
Nie. To stabilizator impulsowy typu buck, dlatego nadaje się do sytuacji, w których napięcie wyjściowe ma być dużo niższe od wejściowego bez dużych strat cieplnych typowych dla stabilizatora liniowego.
