Co zawiera wersja AVT1762 B?
AVT1762 B to zestaw KIT z płytką PCB i elementami do zlutowania miniaturowego stabilizatora impulsowego. Zawiera m.in. L5973D, dławik, diody, potencjometr precyzyjny, elementy SMD, kondensatory i złącza.
KIT DIY regulowanego stabilizatora impulsowego do obniżania napięcia z dobrą sprawnością.
AVT1762 pozwala wykonać miniaturową przetwornicę buck do obniżania napięcia zasilania. Układ szczególnie dobrze sprawdza się wtedy, gdy napięcie wyjściowe ma być znacznie niższe od wejściowego, a stabilizator liniowy niepotrzebnie zamieniałby nadmiar energii w ciepło.
Napięcie wyjściowe ustawia się potencjometrem precyzyjnym w zakresie 1,2…14,4 V. Stabilizator pracuje z napięciem wejściowym 5…35 V DC, dostarcza 1 A prądu ciągłego i osiąga sprawność do 90%. AVT1762 B to KIT DIY z PCB i elementami do lutowania.
Regulowany stabilizator impulsowy typu buck z układem L5973D, zabezpieczeniem termicznym i regulacją napięcia wyjściowego.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | regulowany stabilizator impulsowy obniżający napięcie |
| Topologia | buck |
| Układ scalony | L5973D |
| Napięcie wejściowe | 5…35 V DC |
| Napięcie wyjściowe | regulowane 1,2…14,4 V |
| Prąd wyjściowy | 1 A ciągły, do 1,5 A chwilowo |
| Sprawność | do 90% |
| Spadek napięcia | około 0,3 V przy 1 A |
| Zabezpieczenia | termiczne, przed odwrotną polaryzacją wejścia |

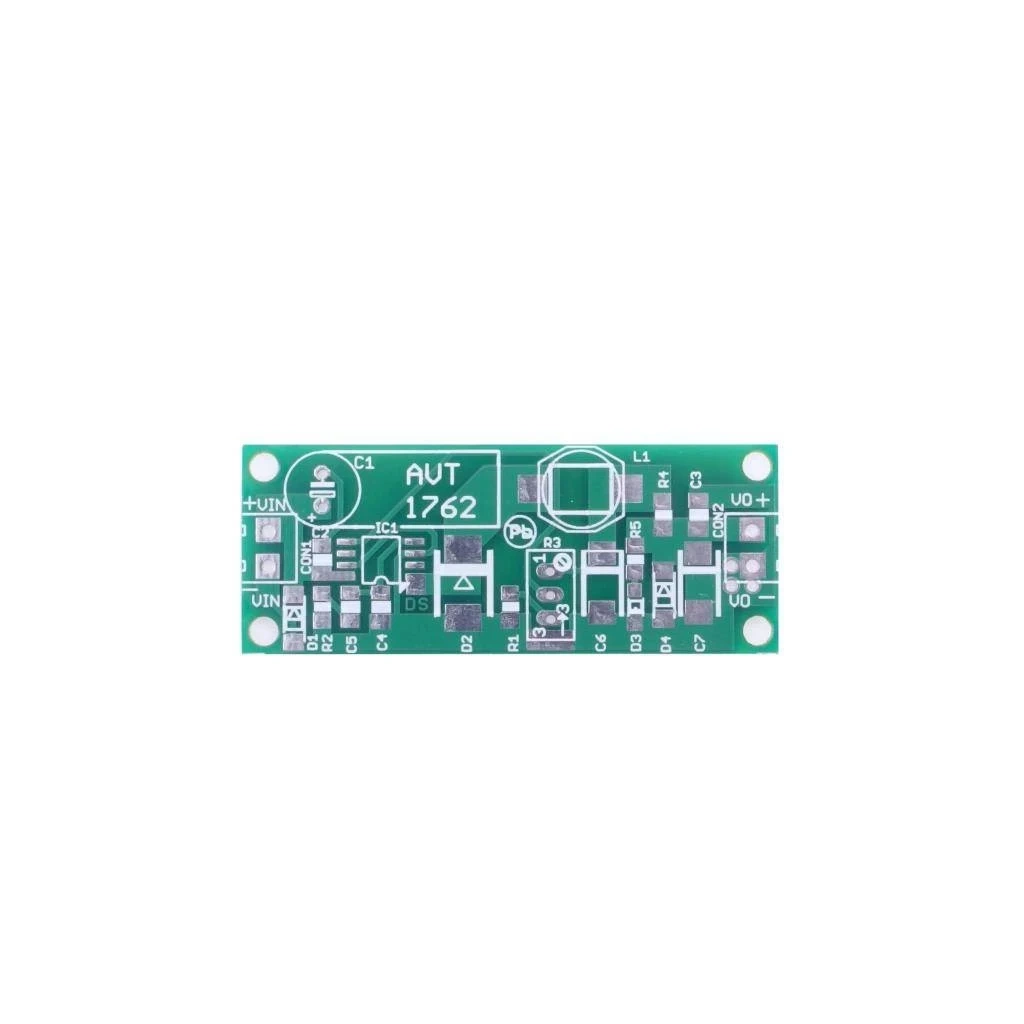

| Płytka PCB | 58×23 mm |

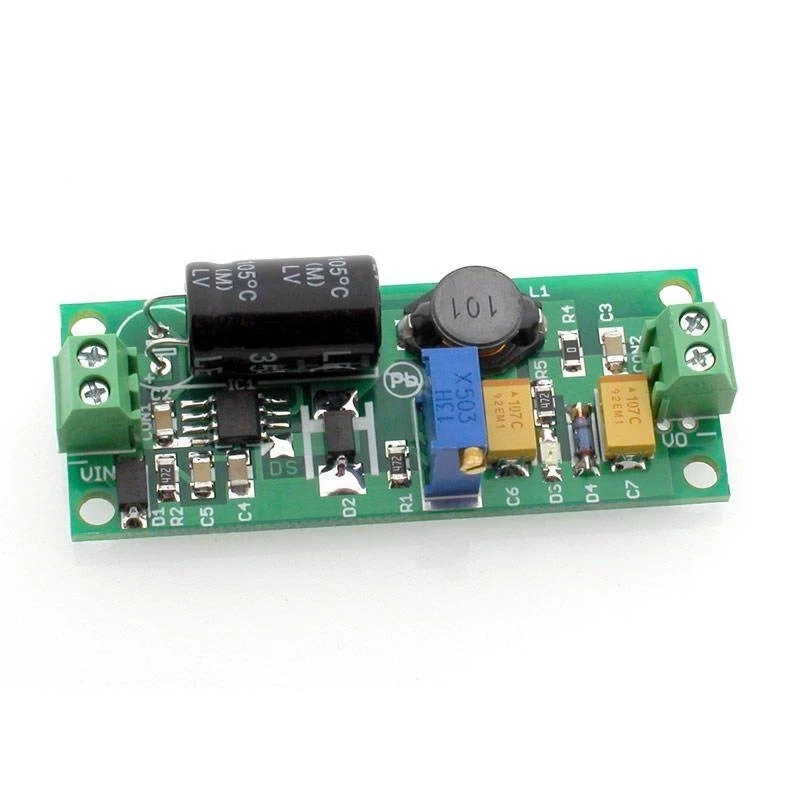

AVT1762 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, układ L5973D, dławik, diody, potencjometr precyzyjny, kondensatory, rezystory, złącza i pozostałe elementy do wykonania miniaturowego stabilizatora impulsowego.
Napięcie wyjściowe ustawia się potencjometrem R3. Po zmontowaniu układu pierwsze uruchomienie powinno obejmować ustawienie wymaganego napięcia przed podłączeniem docelowego odbiornika.
Dioda D1 zabezpiecza układ przed odwrotną polaryzacją napięcia wejściowego. Przy błędnym podłączeniu może spowodować zwarcie i sama ulec uszkodzeniu, dlatego zasilanie warto zabezpieczyć bezpiecznikiem.
Dioda Zenera D4 jest opcjonalnym zabezpieczeniem wyjścia. Jej napięcie należy dobrać o kilka woltów wyżej od wymaganego napięcia wyjściowego.
Układ jest w dużej części wykonany z elementów SMD. Przed uruchomieniem warto skontrolować polaryzację kondensatorów, diod oraz brak zwarć przy układzie L5973D.
Uwaga: przed podłączeniem odbiornika należy ustawić i zmierzyć napięcie wyjściowe. Zbyt wysokie napięcie, błędna polaryzacja lub przeciążenie wyjścia mogą uszkodzić zasilany układ albo stabilizator.
AVT1762 B to zestaw KIT z płytką PCB i elementami do zlutowania miniaturowego stabilizatora impulsowego. Zawiera m.in. L5973D, dławik, diody, potencjometr precyzyjny, elementy SMD, kondensatory i złącza.
Do obniżania napięcia wejściowego i uzyskania regulowanego napięcia wyjściowego 1,2…14,4 V przy dobrej sprawności.
Prąd wyjściowy ciągły wynosi 1 A. Układ dopuszcza chwilowe przeciążenie do 1,5 A.
Tak. Po zmontowaniu stabilizatora należy ustawić napięcie potencjometrem R3 i sprawdzić je miernikiem przed podłączeniem odbiornika.
Nie. To stabilizator impulsowy typu buck, dlatego nadaje się do sytuacji, w których napięcie wyjściowe ma być dużo niższe od wejściowego bez dużych strat cieplnych typowych dla stabilizatora liniowego.
