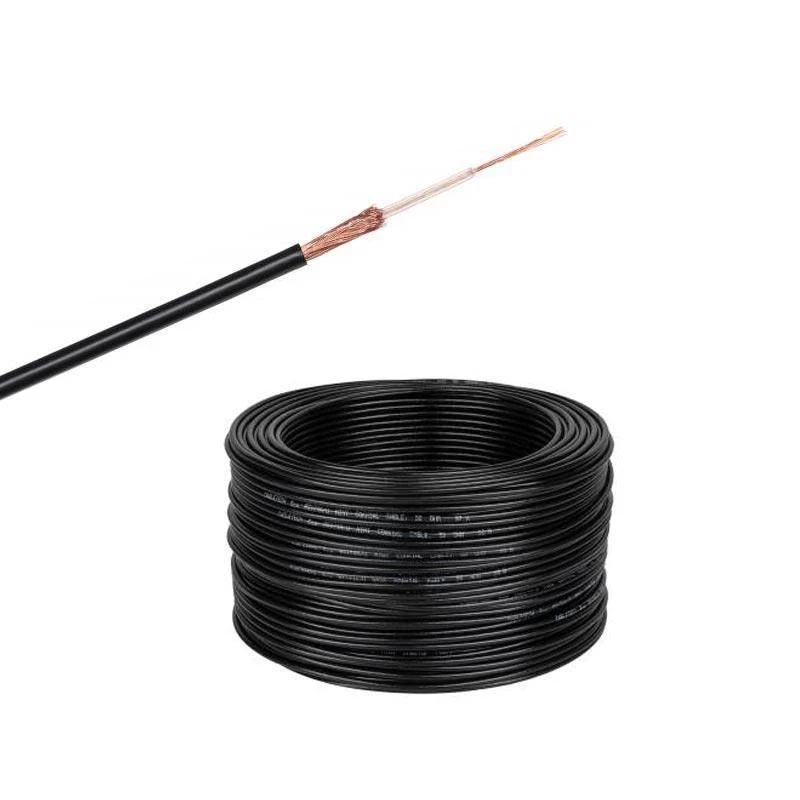

Przewód koncentryczny RG174 o impedancji 50 Ω

Budowa współosiowa: żyła wewnętrzna, dielektryk, ekran i powłoka ułożone wokół wspólnej osi. Ekran otacza żyłę na całym obwodzie, więc sygnał wysokiej częstotliwości nie promieniuje na zewnątrz ani nie zbiera zakłóceń z otoczenia.

Impedancja falowa 50 Ω musi zgadzać się z impedancją nadajnika i anteny — niedopasowanie powoduje odbicia i straty mocy. Średnica zewnętrzna 2,8 mm.

Specyfikacja techniczna

• typ: przewód koncentryczny RG174
• impedancja falowa: 50 Ω
• ekran: :
• średnica zewnętrzna: 2,8 mm
• sprzedaż: na metry, cięte z rolki 100 m
