Przerywacz czasowy 230V z regulacją pracy i przerwy - zlutowany KIT AVT 5730
- Cykliczny sterownik czasowy 230V przełącza obciążenie przekaźnikiem 8A, z osobną regulacją czasu pracy i przerwy. AVT5730 C to zlutowany układ do bezpiecznej integracji.
Przerywany timer sieciowy NE555 do sterowania obciążeniem - zlutowany AVT5730
Zlutowany układ cyklicznego sterownika czasowego 230 V do poprawnego podłączenia zasilania sieciowego, obciążenia i bezpiecznej obudowy.
Zlutowany sterownik do cyklicznego przełączania 230 V

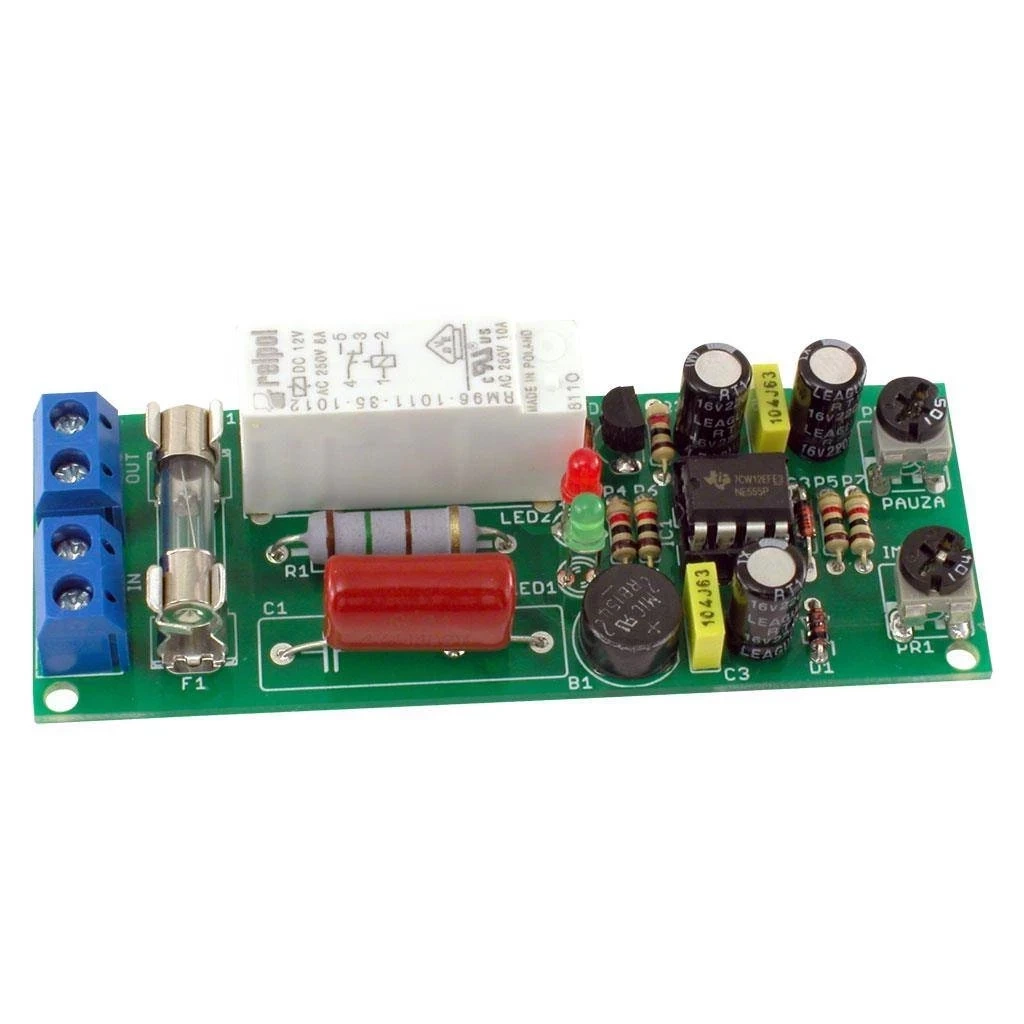

AVT5730 C to zlutowany, uniwersalny układ czasowy 230 V. Generator na NE555 steruje przekaźnikiem, który cyklicznie załącza i wyłącza podłączone obciążenie sieciowe.
Czas włączenia oraz czas przerwy można ustawić niezależnie. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia zasilania 230 VAC, obciążenia, bezpiecznika, obudowy oraz bezpiecznej integracji w urządzeniu automatyki, efekcie świetlnym albo stanowisku demonstracyjnym.
Karta techniczna
AVT5730
Zlutowany cykliczny sterownik czasowy 230 V z timerem NE555, zasilaczem beztransformatorowym, przekaźnikiem i dwoma potencjometrami regulacji czasu.
| Kod projektu | AVT5730 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | cykliczny sterownik czasowy 230 V |
| Układ czasowy | NE555 w układzie generatora astabilnego |
| Czas włączenia | 0,5–15 s, regulacja PR2 |
| Czas wyłączenia | 0,5–60 s, regulacja PR1 |
| Element wykonawczy | przekaźnik 12 V |
| Obciążalność wyjścia | 8 A / 230 VAC |
| Zasilanie układu | 230 VAC, zasilacz beztransformatorowy |
| Sygnalizacja | LED zasilania i LED zadziałania przekaźnika |
| Wymiary płytki PCB | 84×31 mm |
Wersja
AVT5730 C – zlutowany układ. Wersja zawiera zmontowany cykliczny sterownik czasowy 230 V przeznaczony do poprawnego podłączenia zasilania sieciowego, obciążenia, bezpiecznika, obudowy oraz bezpiecznej integracji w urządzeniu automatyki, efekcie świetlnym albo stanowisku demonstracyjnym.
Notes
AVT5730 C wymaga podłączenia zasilania 230 VAC do wejścia oraz obciążenia do wyjścia przekaźnikowego, zgodnie z oznaczeniami na płytce.
PR2 reguluje czas załączenia obciążenia, a PR1 reguluje czas przerwy pomiędzy kolejnymi załączeniami.
Układ nie jest separowany od sieci energetycznej. Nawet po zlutowaniu wymaga montażu w zamkniętej, izolującej obudowie.
Przed podłączeniem obciążenia należy sprawdzić bezpiecznik, obciążalność styków przekaźnika, stan przewodów i poprawność izolacji części sieciowej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5730 C nie jest samodzielnym gotowym urządzeniem; wymaga kwalifikacji, zamkniętej obudowy, bezpiecznika, właściwej izolacji oraz bezpiecznej integracji z obciążeniem.
Najczęściej zadawane pytania
AVT5730 C to zlutowany układ cyklicznego sterownika czasowego 230 V do dalszego, bezpiecznego montażu w obudowie.
Nie. Wersja C jest zlutowanym układem elektronicznym, który wymaga poprawnej integracji, obudowy, izolacji i zabezpieczenia.
Nie. Układ działa na NE555 i elementach analogowych.
Nie. Układ wykorzystuje zasilacz beztransformatorowy i nie jest odseparowany od sieci 230 VAC.
Czas włączenia wynosi około 0,5–15 s, a czas wyłączenia około 0,5–60 s.
