Przełącznik IR 4-kanałowy - sterowany pilotem - KIT AVT 1815
- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
AVT1815 - Zdalny przełącznik IR 4-kanałowy sterowany pilotem
Do pobrania
Poziom trudności montażu
2 / 5
Opis
AVT1815 to prosty, lecz niezwykle funkcjonalny 4-kanałowy przełącznik na podczerwień, który umożliwia zdalne sterowanie czterema niezależnymi odbiornikami energii elektrycznej. Układ idealnie sprawdzi się w systemach automatyki domowej, projektach edukacyjnych oraz wszędzie tam, gdzie potrzebne jest wygodne sterowanie urządzeniami za pomocą dowolnego pilota IR.
Dzięki zastosowaniu uniwersalnego odbiornika IR, zestaw współpracuje z praktycznie każdym pilotem na podczerwień – od pilotów RTV po programowalne sterowniki IR. Proces przypisania przycisków jest wyjątkowo prosty i intuicyjny – wystarczy kilka kroków, aby układ nauczył się kodów wybranego pilota.
Wybrane parametry
- sterowanie czterema niezależnymi odbiornikami energii elektrycznej
- współpracuje z prawie każdym pilotem na podczerwień (IR)
- tryb ręczny i zdalny
- prosta procedura nauki kodów pilota
- zasilanie: 9…14 V DC / 200 mA
- wymiary płytki PCB: 81 x 99 mm
- zestaw pasuje do obudowy KM-35B (nie wchodzi w skład zestawu)
Zastosowanie
Moduł AVT1815 może być wykorzystany w wielu praktycznych projektach, takich jak: sterowanie oświetleniem, urządzeniami audio, wentylatorami, lampkami nocnymi czy systemami demonstracyjnymi.
Projekt AVT 1815 EP 08/14
Dodatkowe uwagi
- Sprawdź dostępność wariantów: PCB / zestaw DIY / zlutowany
- Zalecana obudowa: KM-35B
- Pilot nie wchodzi w skład zestawu

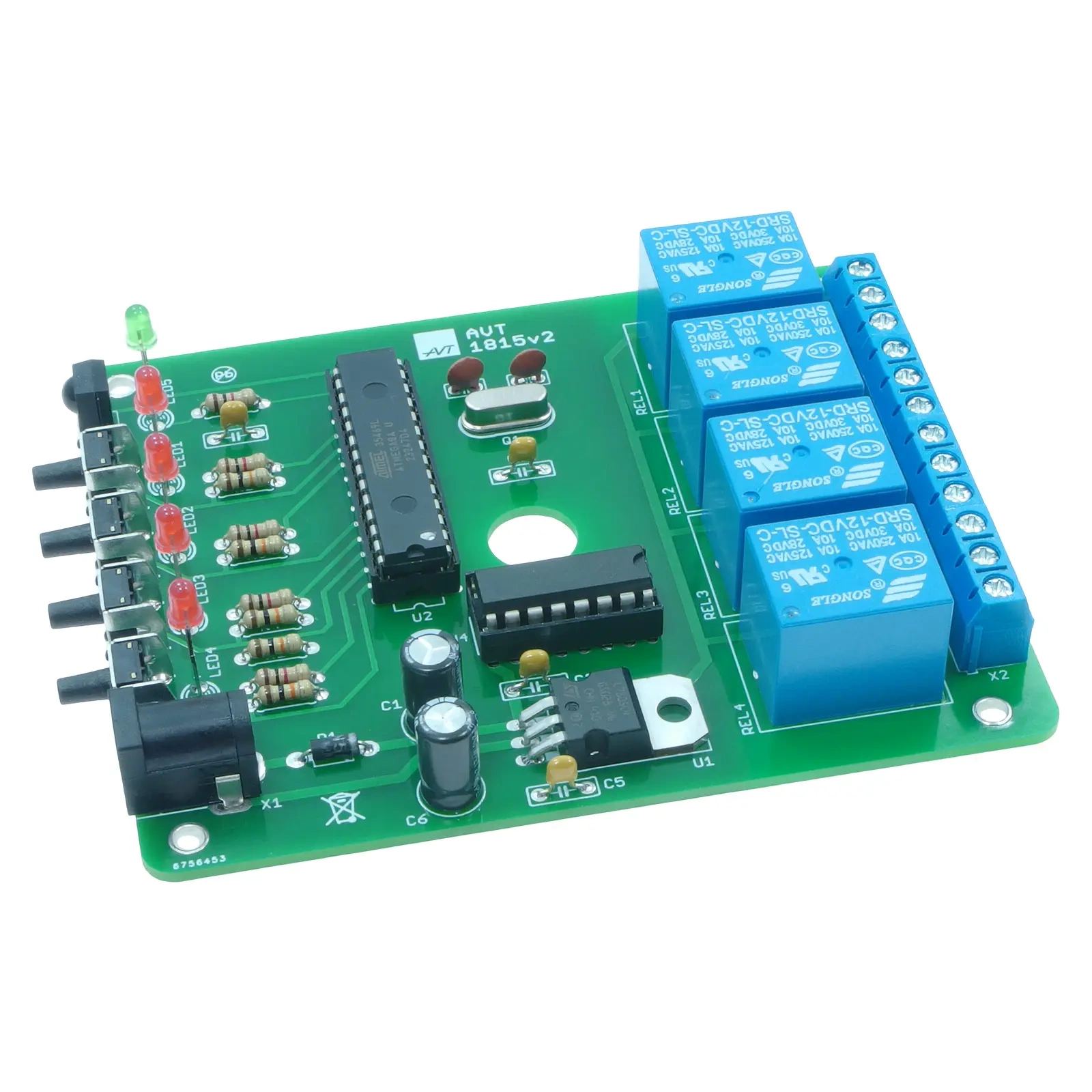

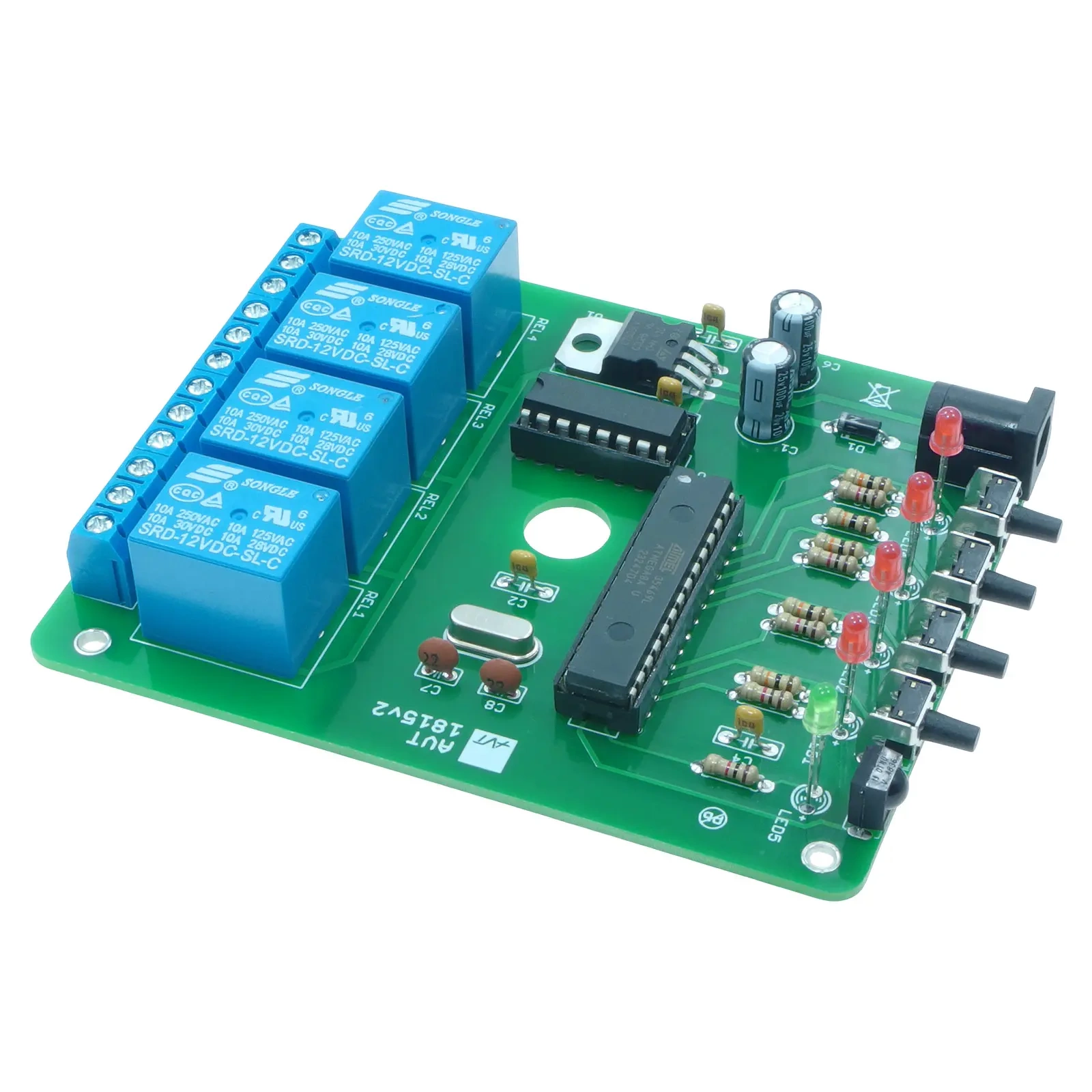

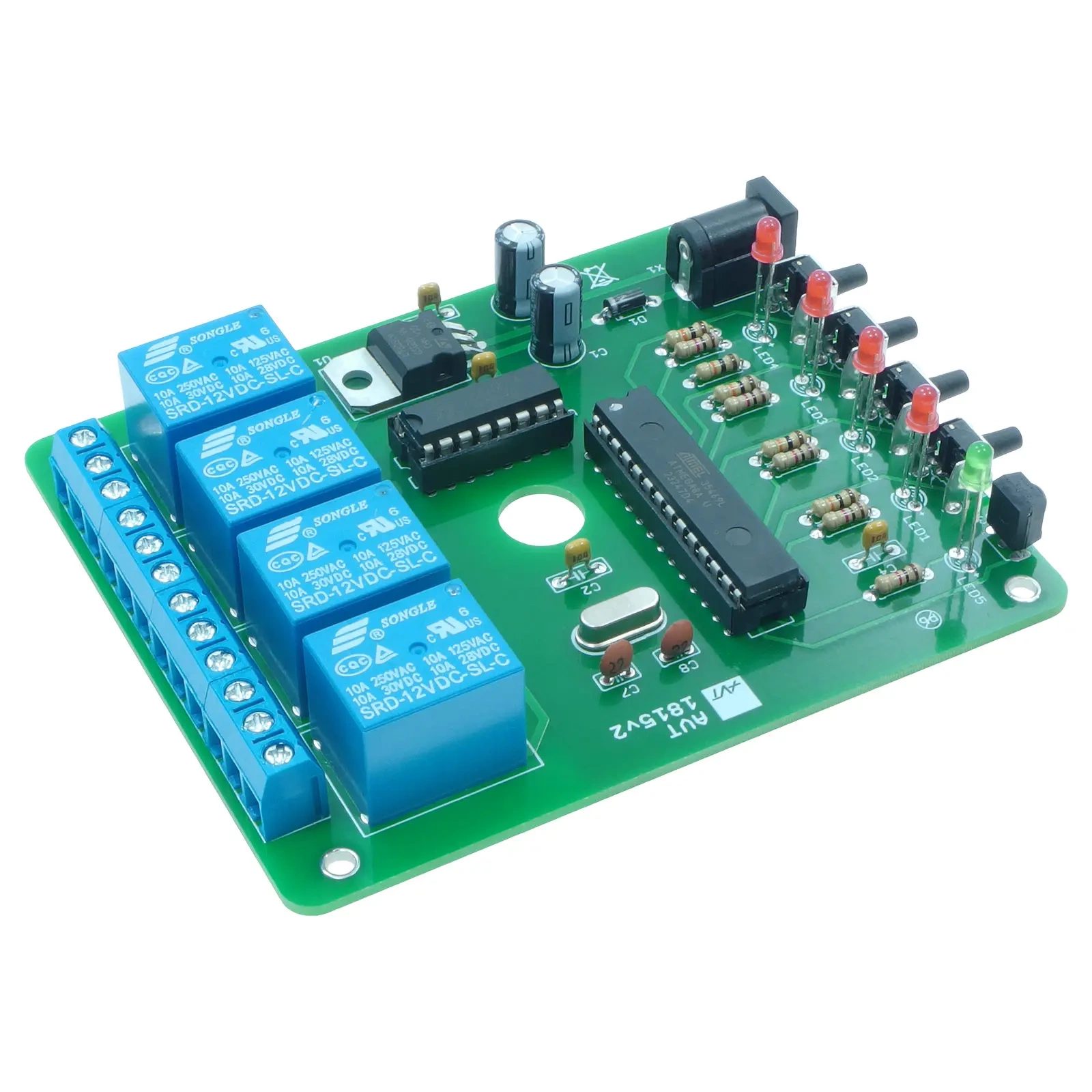

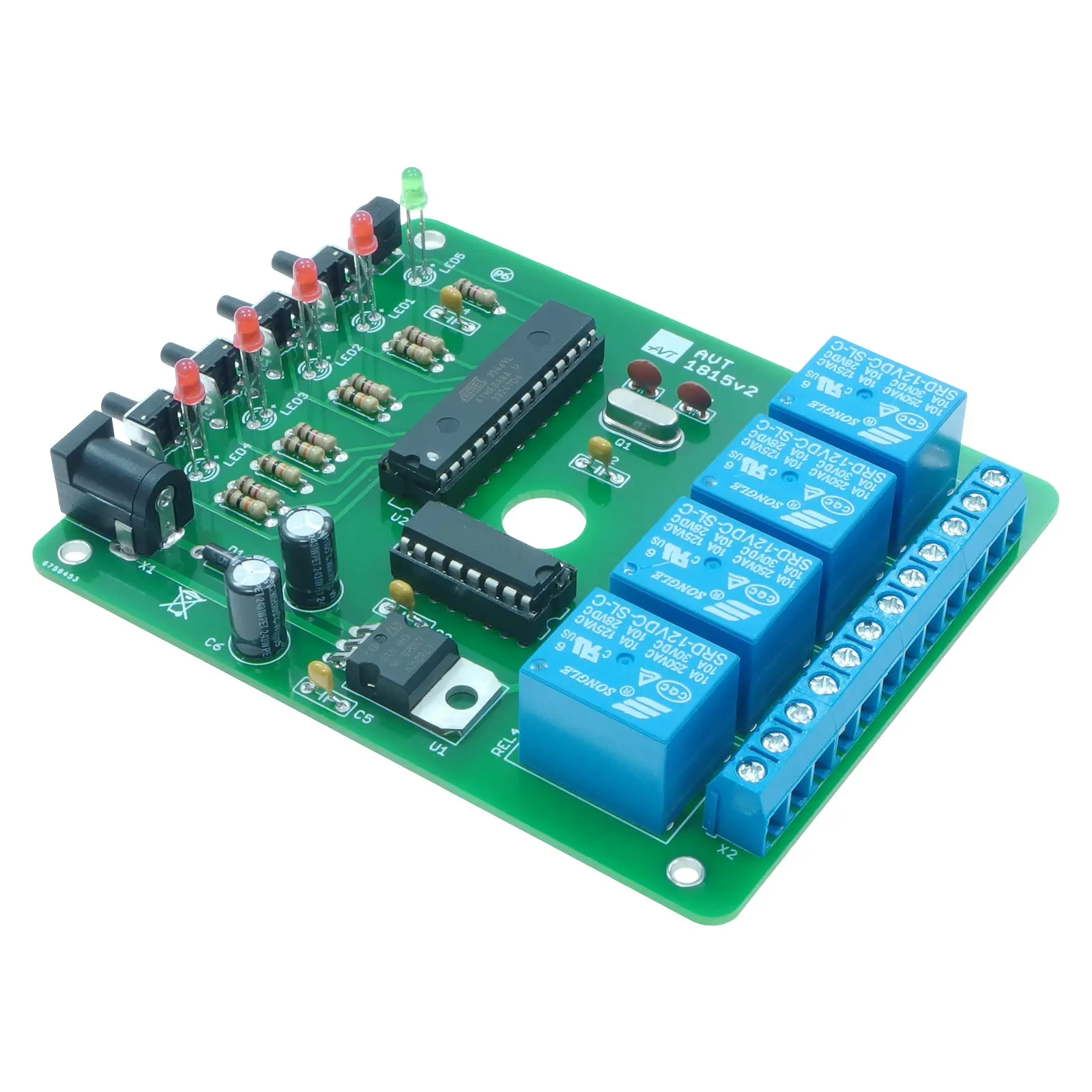

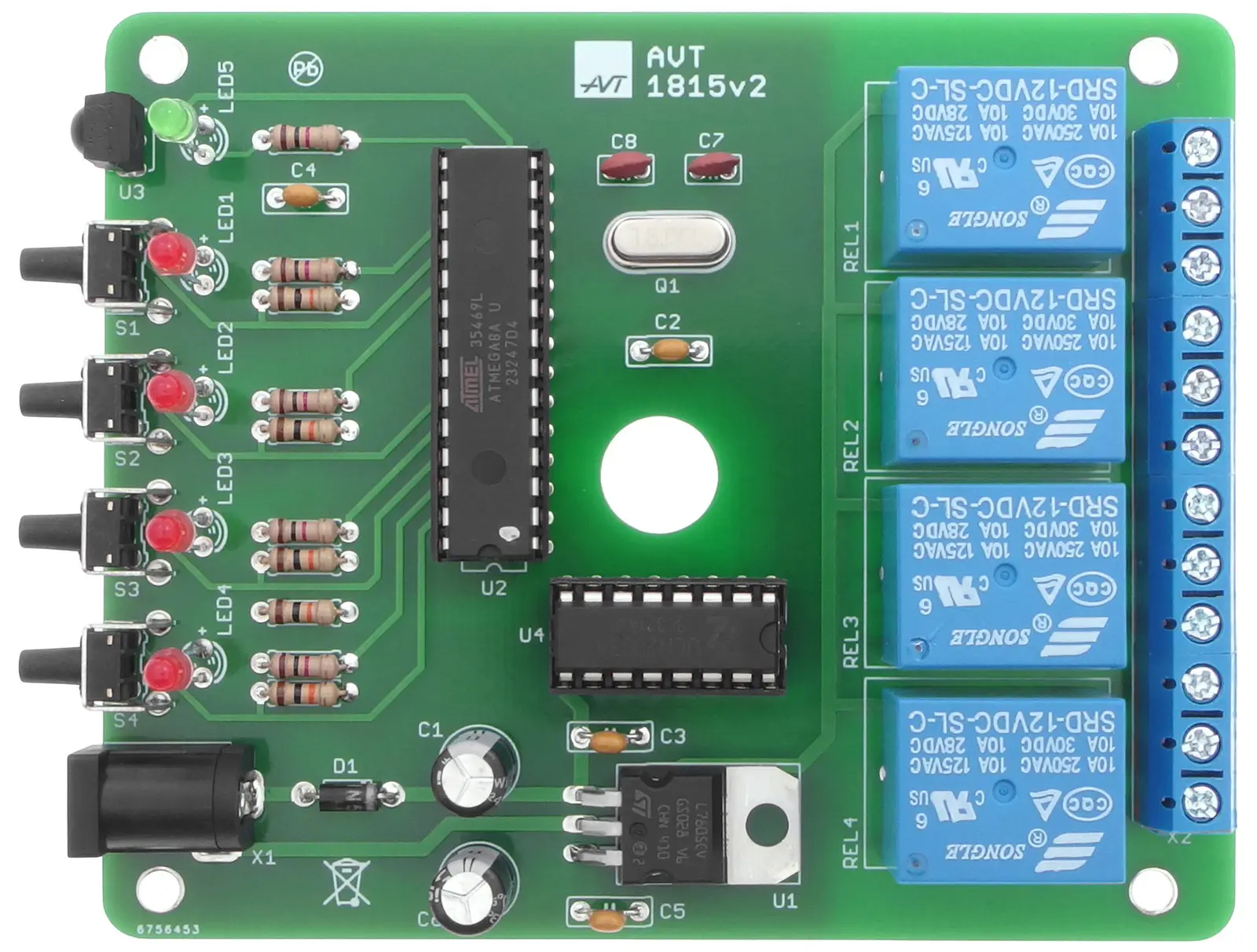

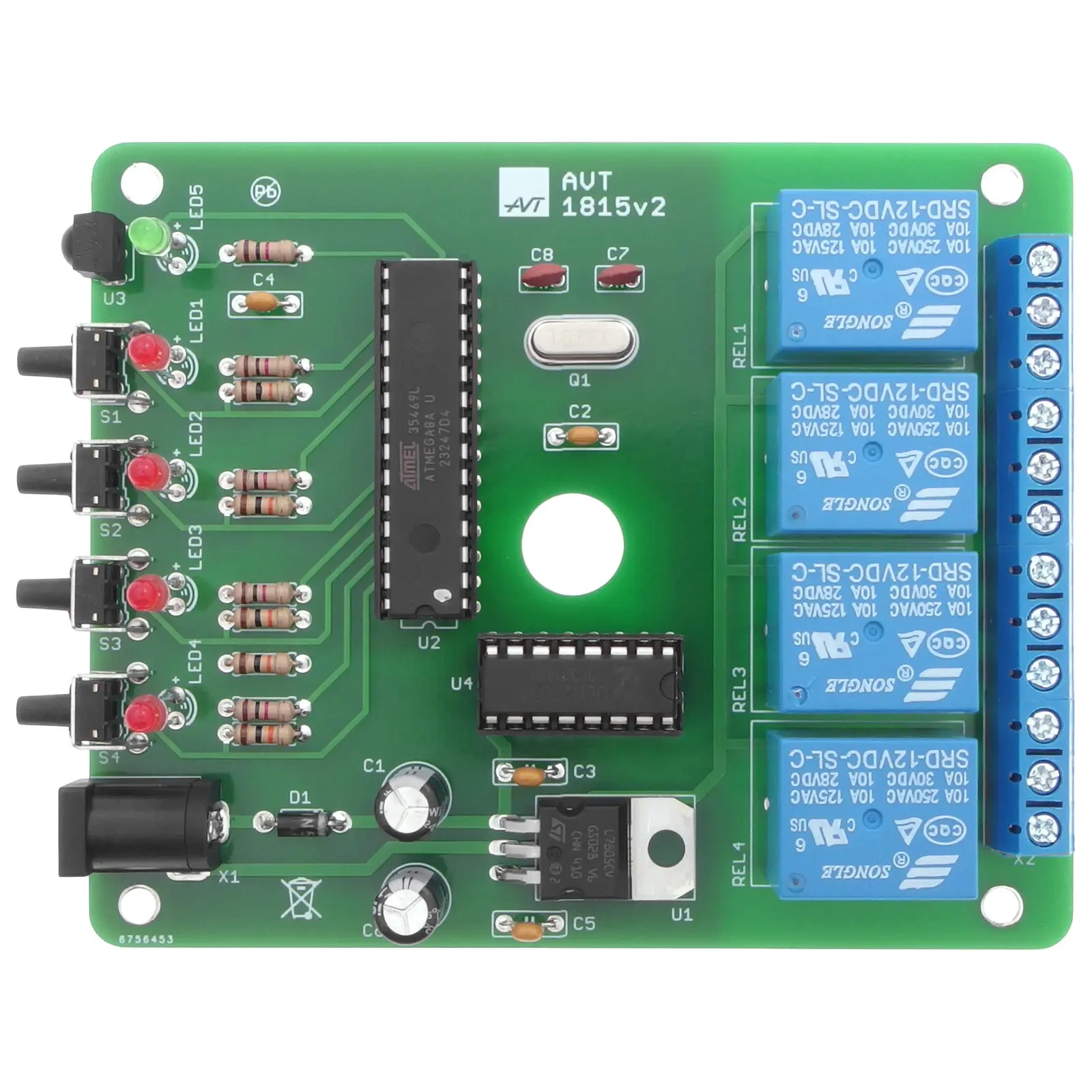

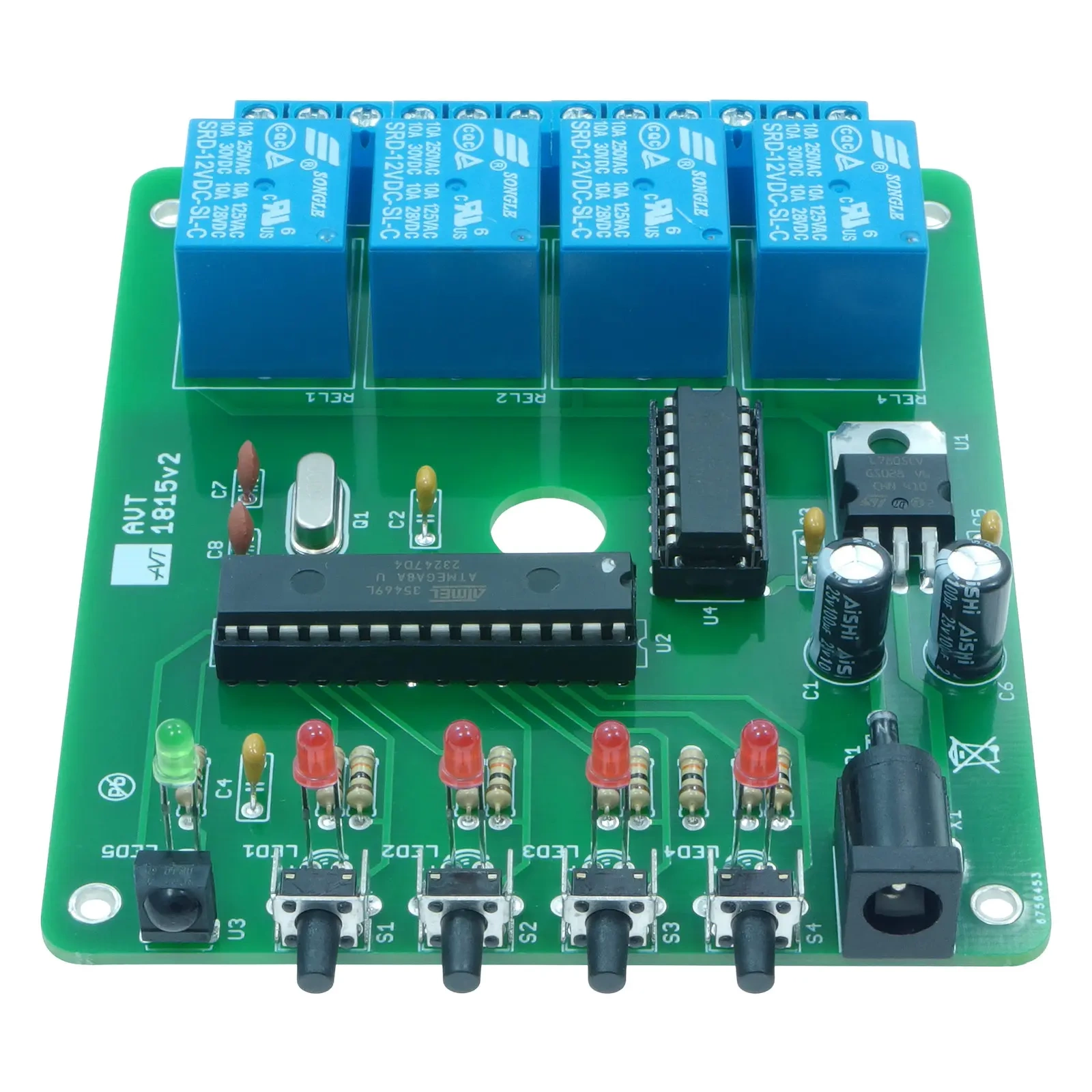

Zdjęcie zlutowanego zestawu
Co to jest przełącznik IR?
Przełącznik IR to mały układ elektroniczny, który włącza i wyłącza coś na polecenie pilota na podczerwień (takiego jak od telewizora). „IR” = InfraRed, czyli podczerwień – niewidzialne dla oka światło, którym pilot „wysyła komendy”.
Jak to działa krok po kroku?
- Naciskasz przycisk na pilocie ➜ pilot nadaje „migający” sygnał IR.
- Odbiornik IR łapie ten sygnał i przekazuje do układu.
- Układ rozpoznaje komendę (np. „przycisk 1”) i zmienia stan wyjścia – włącza/wyłącza dany kanał.
„Uczy się” pilota
W wielu zestawach (np. AVT1815) układ ma tryb nauki: pokazujesz mu przycisk z dowolnego pilota, a on zapamiętuje jego sygnał. Dzięki temu zadziała z prawie każdym pilotem.
Mini-FAQ
Czy potrzebuję specjalnego pilota? Zwykle nie – wystarczy typowy pilot IR (TV/Hi-Fi).
Czy mogę sterować wieloma rzeczami? Tak, jeśli układ ma kilka kanałów (np. 4).
Czy to działa przez ścianę? Zwykle nie (IR nie przenika jak radio).
