Przełącznik IR 4-kanałowy 10 A / 230 V - zlutowany KIT AVT 1815
- Cztery wyjścia przekaźnikowe sterowane pilotem IR do integracji w układzie automatyki lub sterowania odbiornikami. AVT1815 C to zlutowany układ wymagający zasilania 9-14 V DC, zaprogramowania kodów pilota i bezpiecznej zabudowy.
Przełącznik IR 4-kanałowy z nauką pilota - zlutowany AVT1815
Zlutowany 4-kanałowy przełącznik IR do integracji z odbiornikami, zasilaniem i bezpieczną obudową.
Zlutowany przełącznik IR z czterema przekaźnikami

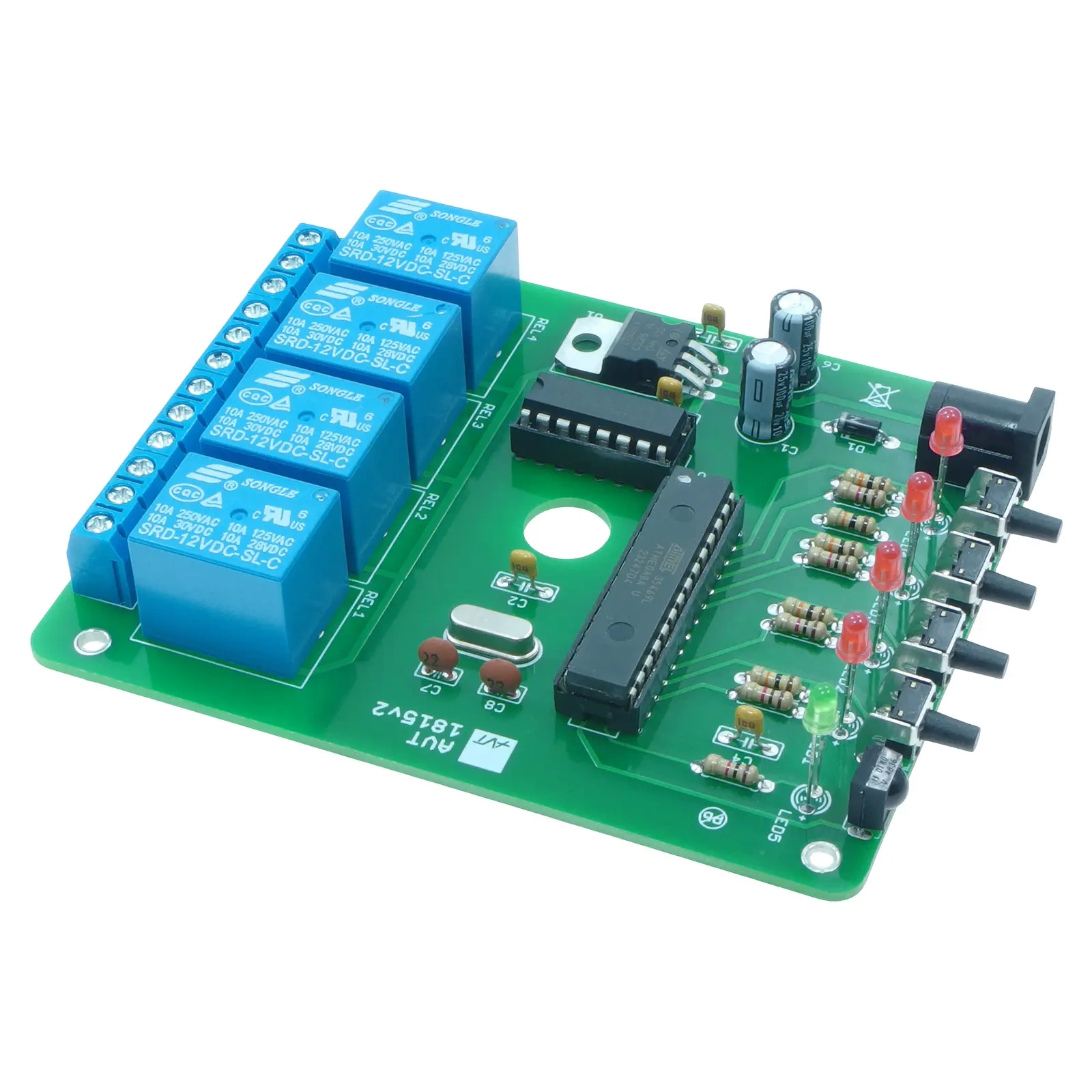

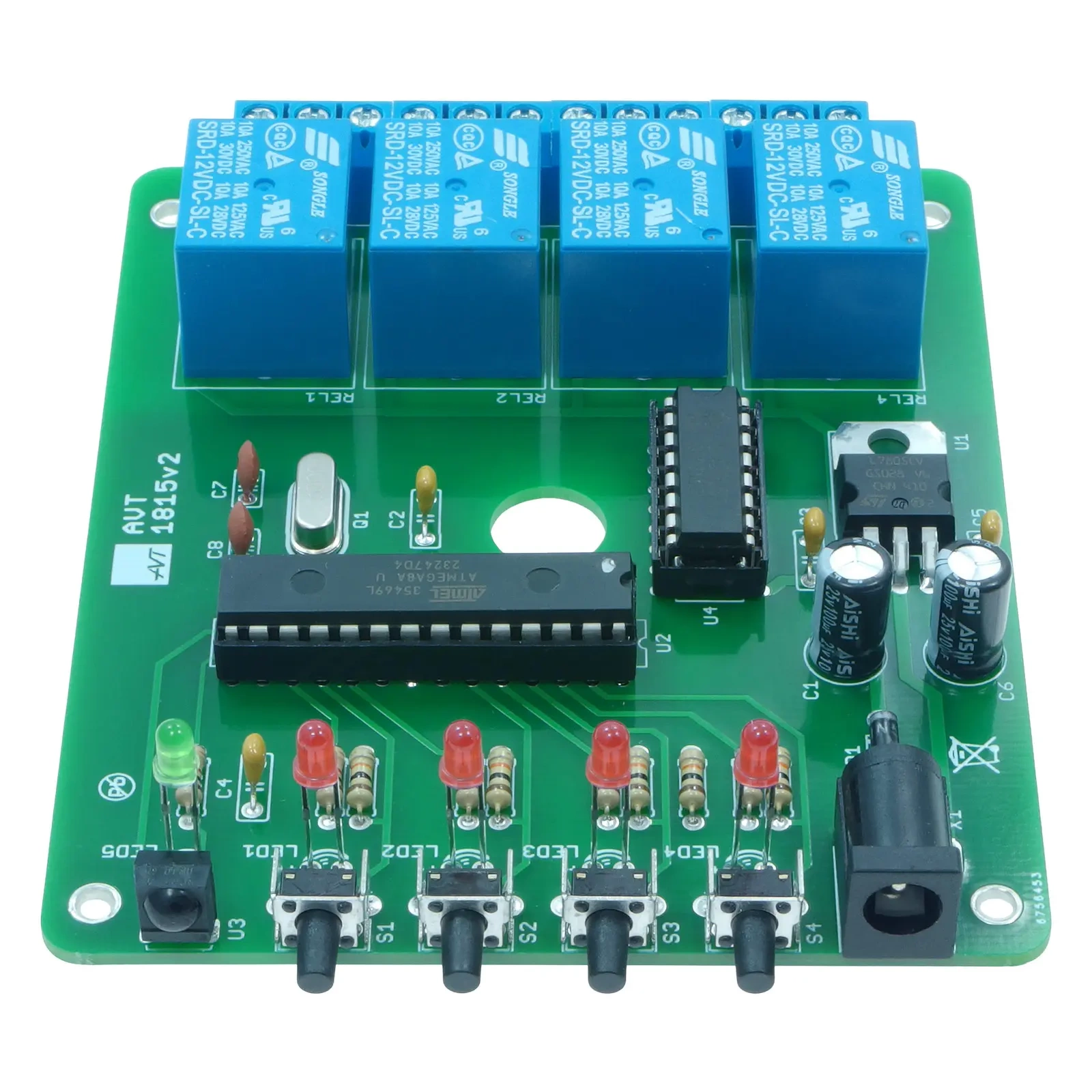

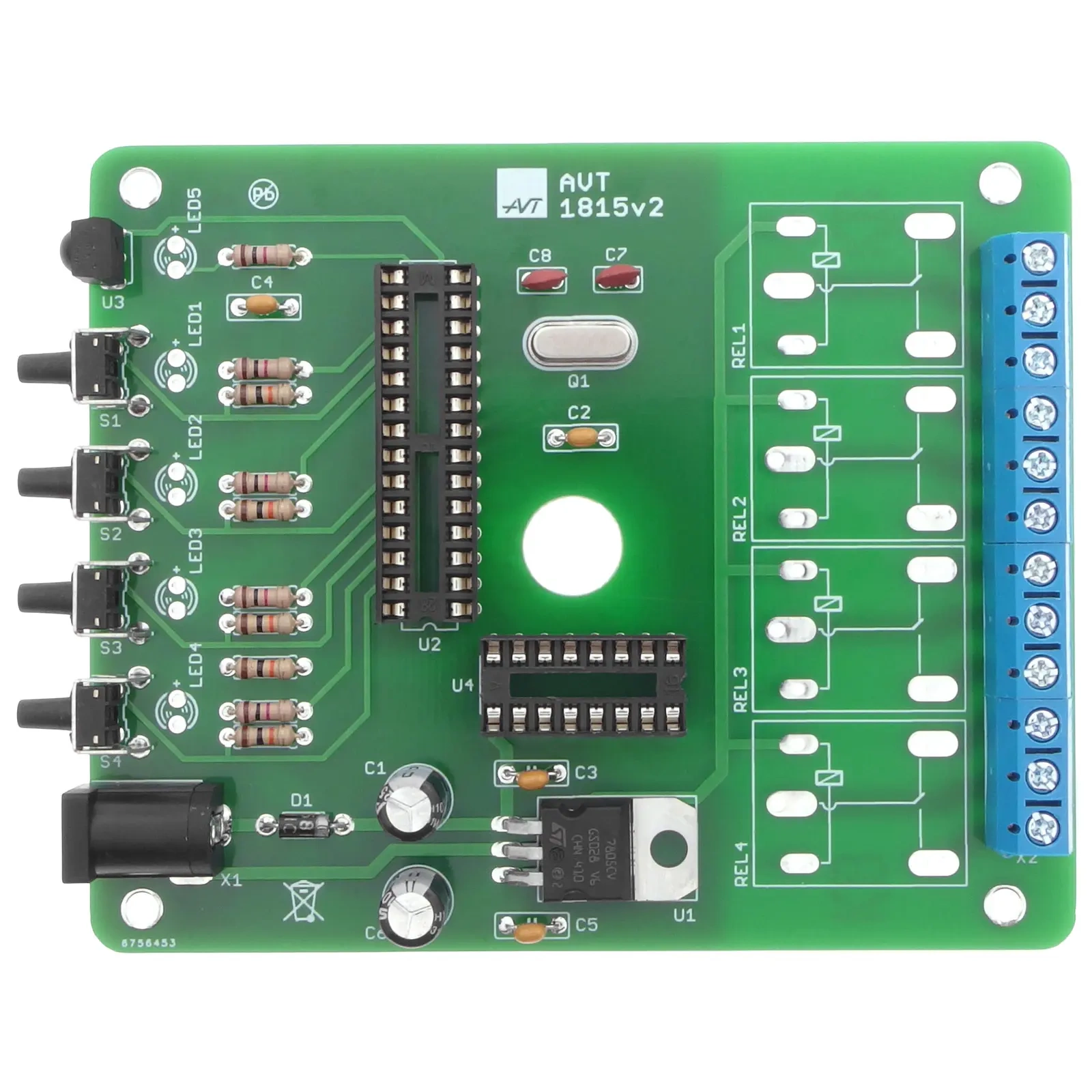

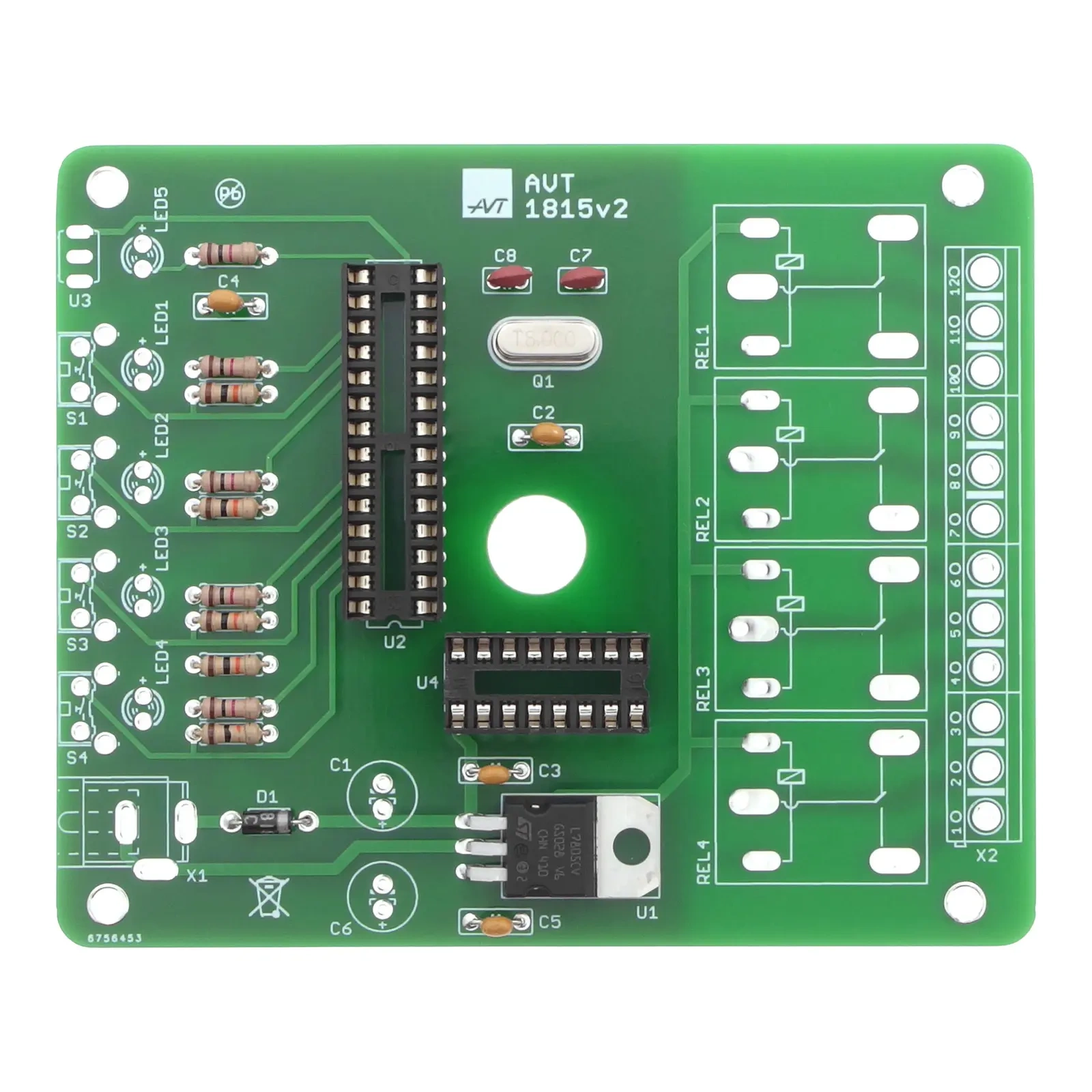

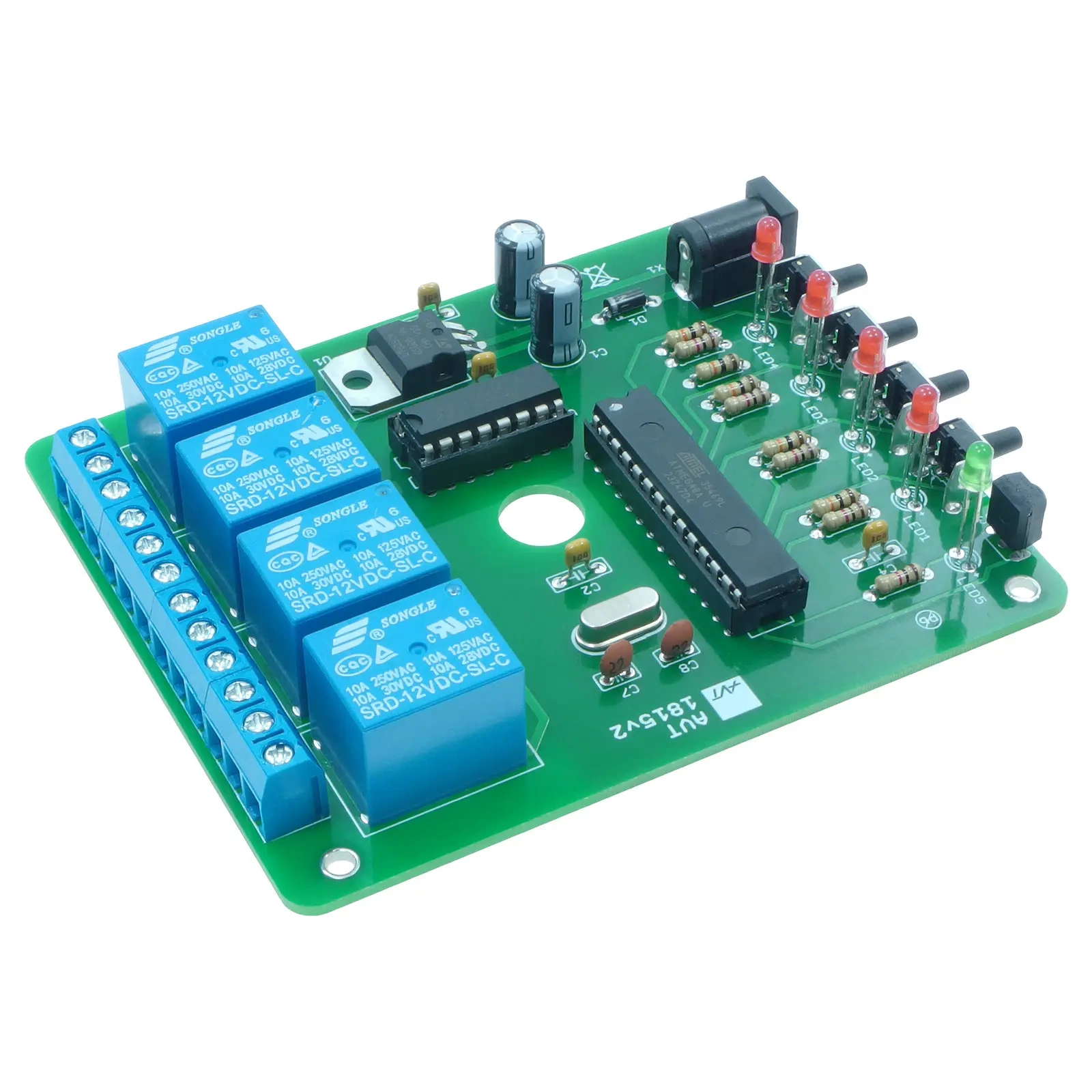

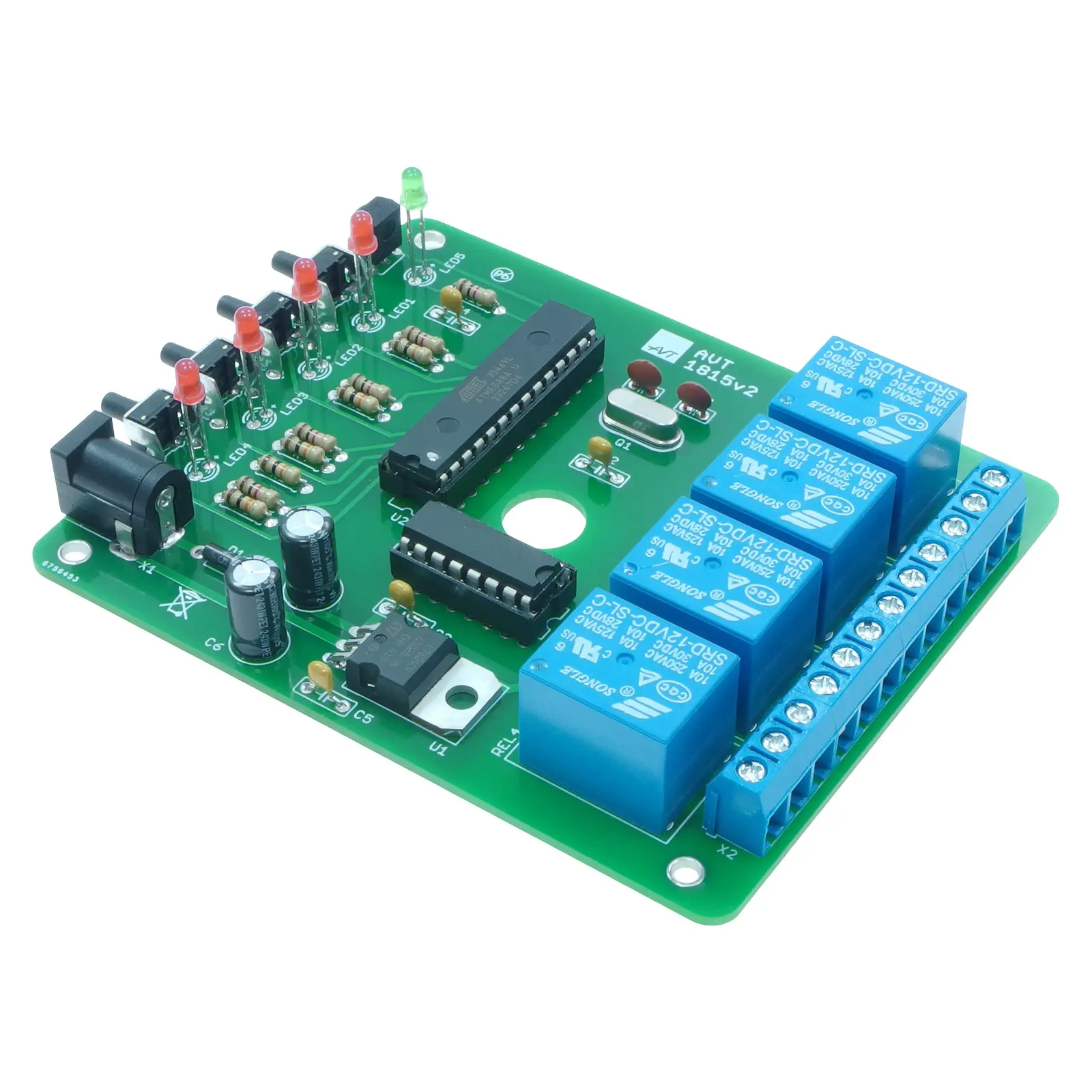

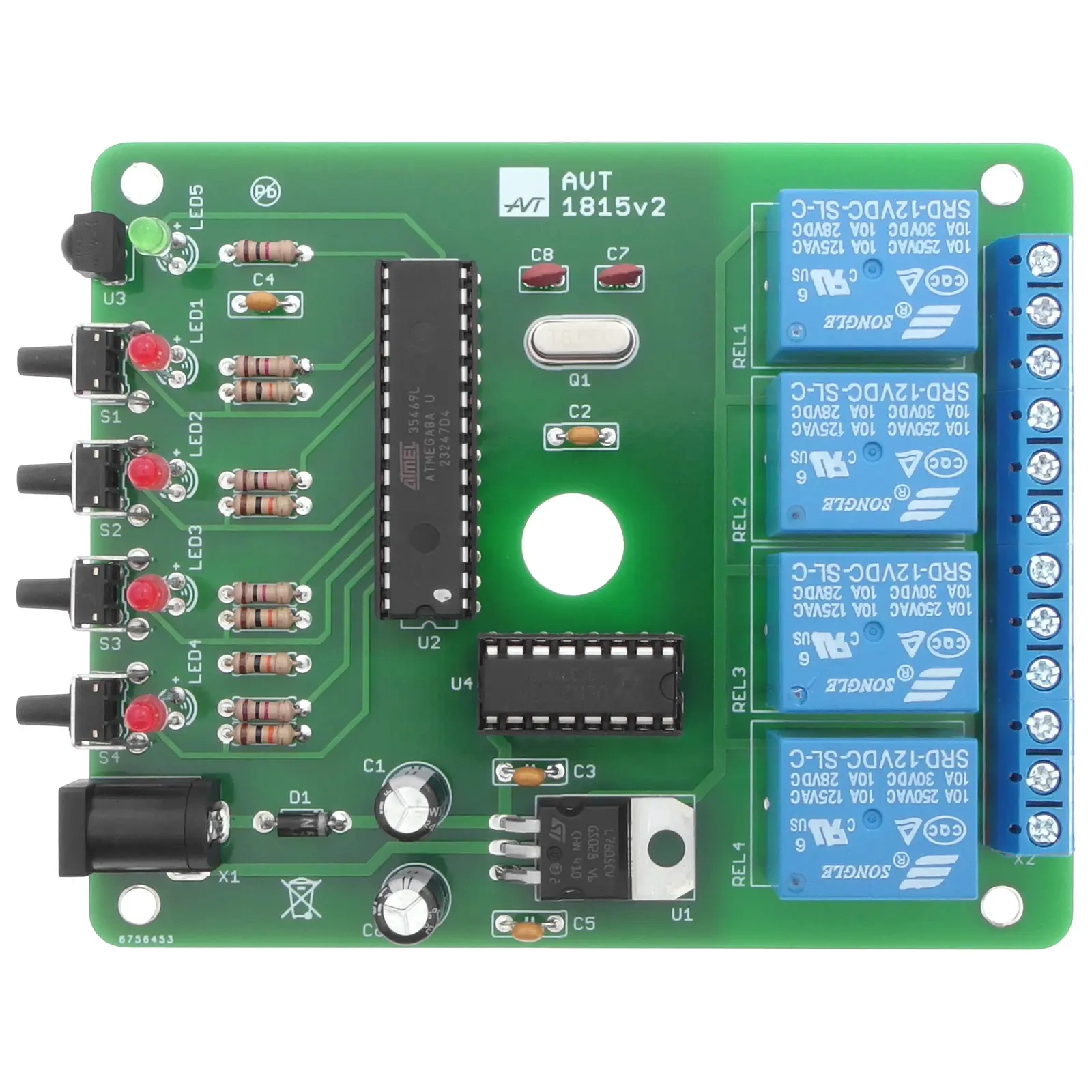

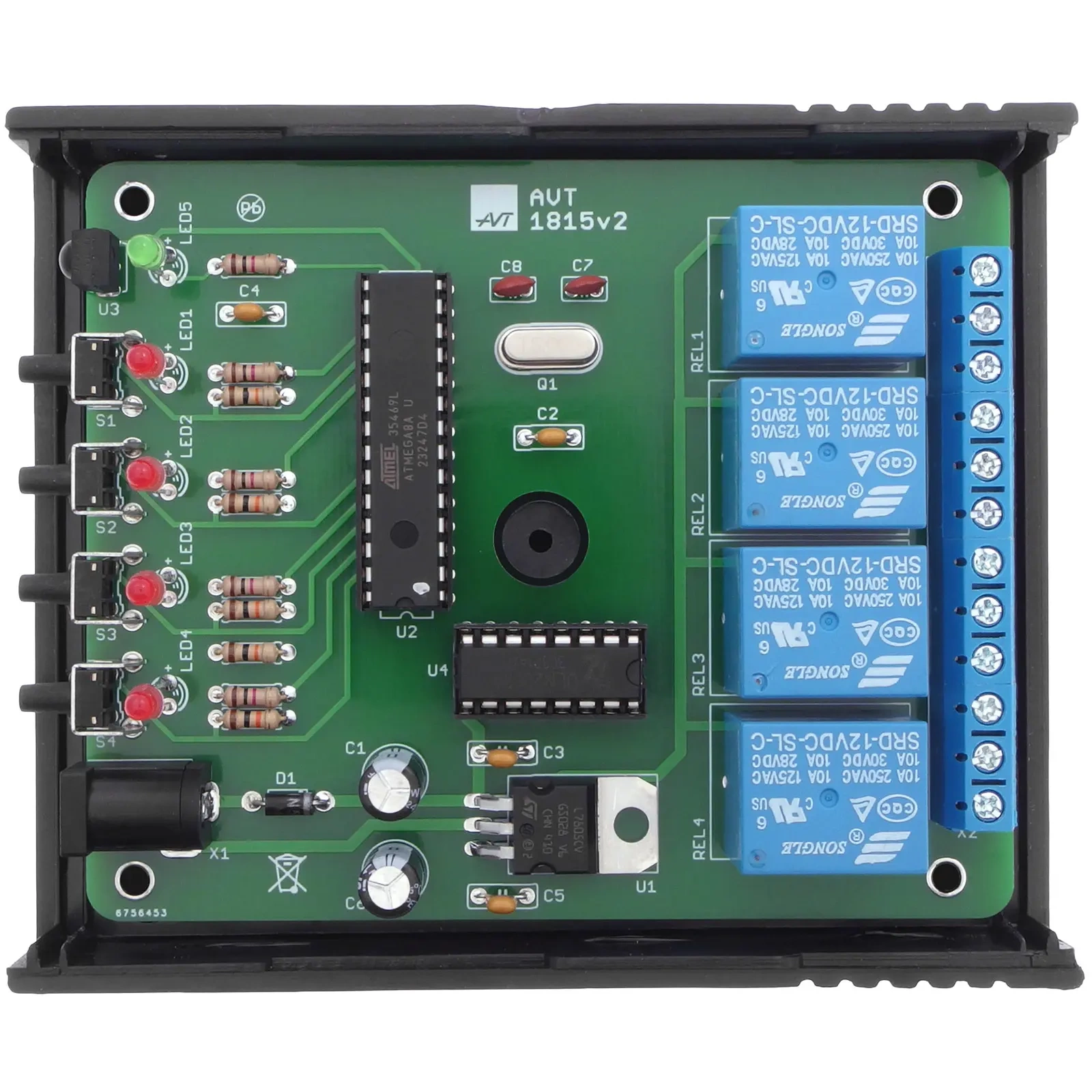

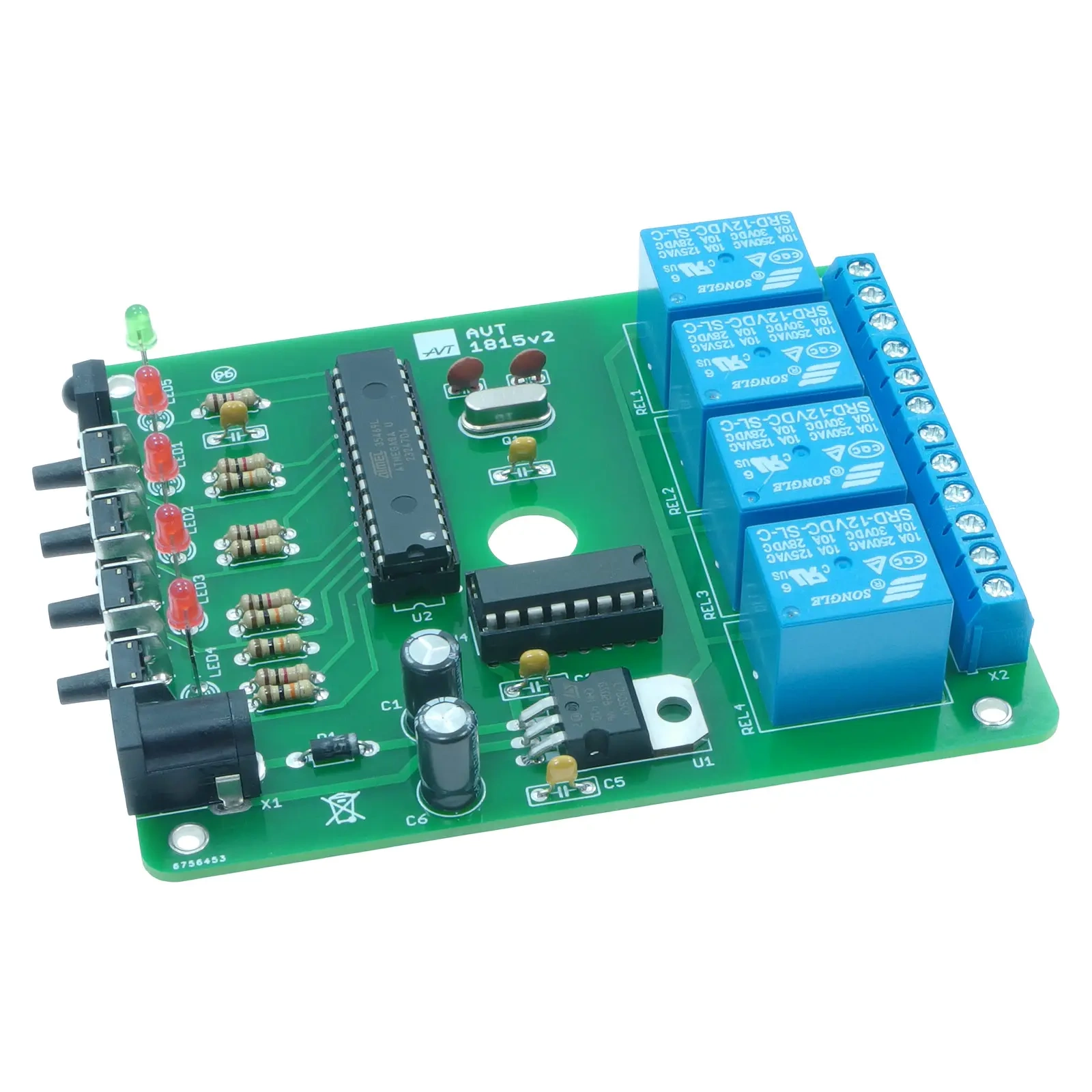

AVT1815 C to zlutowany układ 4-kanałowego przełącznika sterowanego pilotem IR. Każdy kanał ma osobny przekaźnik, lokalny przycisk sterujący i diodę LED wskazującą stan wyjścia.
Układ wymaga zasilania 9…14 V DC, zaprogramowania kodów pilota dla wybranych kanałów oraz bezpiecznego podłączenia odbiorników do styków przekaźników. Wersja C to zlutowany moduł do montażu w obudowie lub własnym urządzeniu, a nie gotowy panel sterowania z obudową, przewodami i zabezpieczeniami sieciowymi.
Karta techniczna
AVT1815
Zlutowany 4-kanałowy przełącznik IR z nauką kodów pilota, sterowaniem lokalnym i wyjściami przekaźnikowymi.

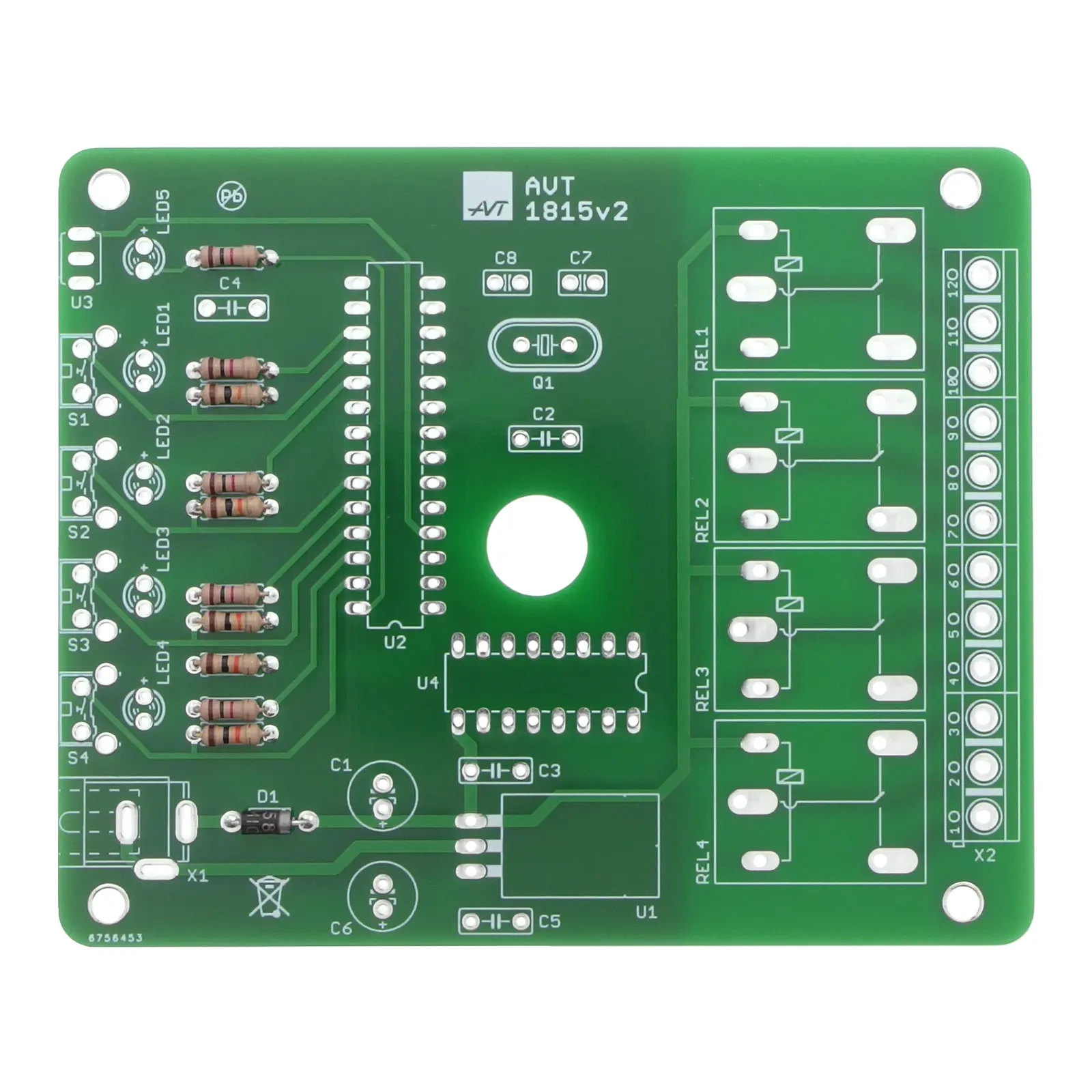

| Wersja | C – zlutowany układ |
| Funkcja | 4-kanałowy przełącznik sterowany pilotem IR |
| Liczba kanałów | 4 |
| Sterowanie | pilot IR oraz przyciski lokalne S1…S4 |
| Zasilanie | 9…14 V DC, około 200 mA |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Odbiornik IR | TSOP4836, nośna 36 kHz |
| Bufor przekaźników | ULN2003A |
| Przekaźniki | 4× JQC3FF/012-1ZS, styki 10 A / 230 V AC |
| Płytka PCB | 81×99 mm |
Wersja
AVT1815 C – zlutowany układ. Wersja zawiera zmontowany 4-kanałowy przełącznik IR z zaprogramowanym mikrokontrolerem ATmega8, odbiornikiem TSOP4836, układem ULN2003A, przekaźnikami 12 V, przyciskami, diodami LED, złączami i elementami zasilania. Układ wymaga zasilania 9…14 V DC, nauki kodów pilota i bezpiecznego montażu w obudowie.
Notes
Układ uczy się komend pilota niezależnie dla każdego z czterech kanałów. Wejście w tryb programowania odbywa się przez przytrzymanie odpowiedniego przycisku przez około 5 sekund.
LED1…LED4 pokazują stan poszczególnych przekaźników, a LED5 sygnalizuje pracę układu, odebranie komendy z pilota i tryb programowania.
Odbiornik TSOP4836 jest przeznaczony do pilotów z nośną 36 kHz, ale z mniejszą czułością może odbierać także sygnały 38 kHz.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Do pracy z obciążeniami sieciowymi wymaga obudowy, przewodów, bezpieczników, odciążenia mechanicznego przewodów i zachowania zasad bezpieczeństwa.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1815 C to zlutowany układ 4-kanałowego przełącznika IR z zaprogramowanym ATmega8, odbiornikiem TSOP4836, ULN2003A, przekaźnikami, przyciskami, diodami LED, złączami i elementami zasilania.
Nie. To zlutowany układ do montażu w obudowie lub własnym urządzeniu. Praca z 230 V wymaga kwalifikacji, obudowy, przewodów, bezpieczników i bezpiecznego podłączenia odbiorników.
Tak. Przełącznik ma przyciski lokalne S1…S4, które pozwalają ręcznie zmieniać stan odpowiednich przekaźników.
Układ wymaga zasilania 9…14 V DC. Typowo stosuje się zasilanie 12 V DC, doprowadzone do złącza zasilania.
Zastosowane przekaźniki mają styki 10 A / 230 V AC, ale praca z napięciem sieciowym wymaga kwalifikacji, bezpiecznej obudowy, odpowiednich przewodów, bezpieczników i zachowania odstępów izolacyjnych.
