Przejście IDC taśma–PCB Z-LPV40, 40 styków, raster przewodów 1,27 mm

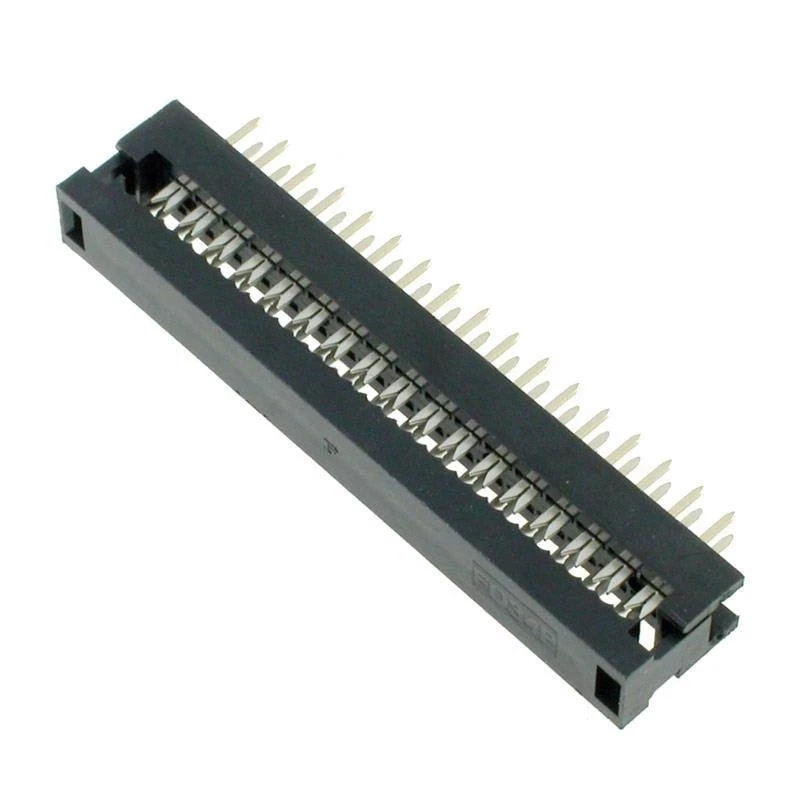

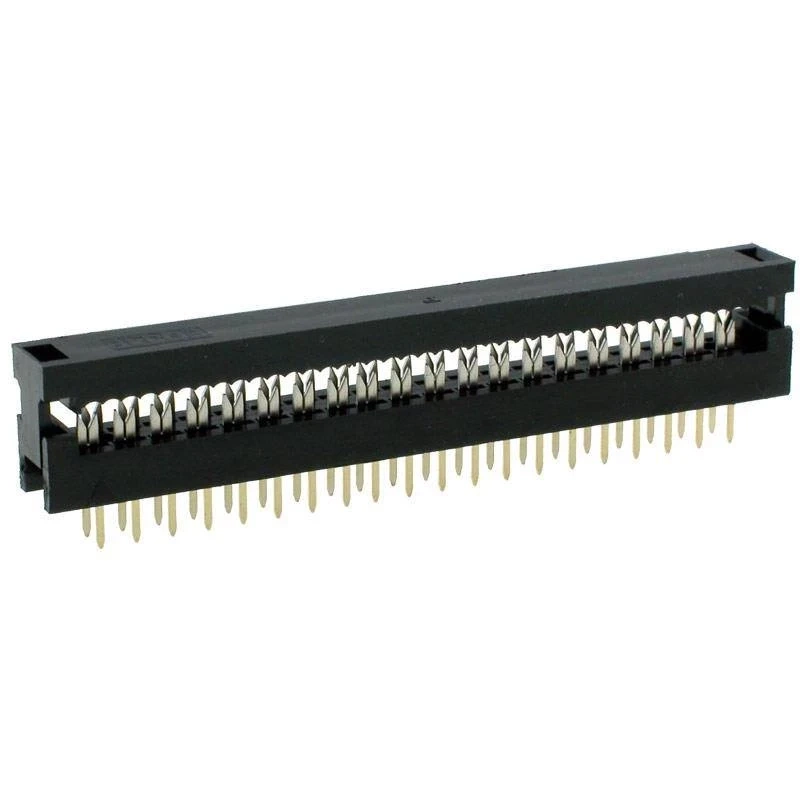

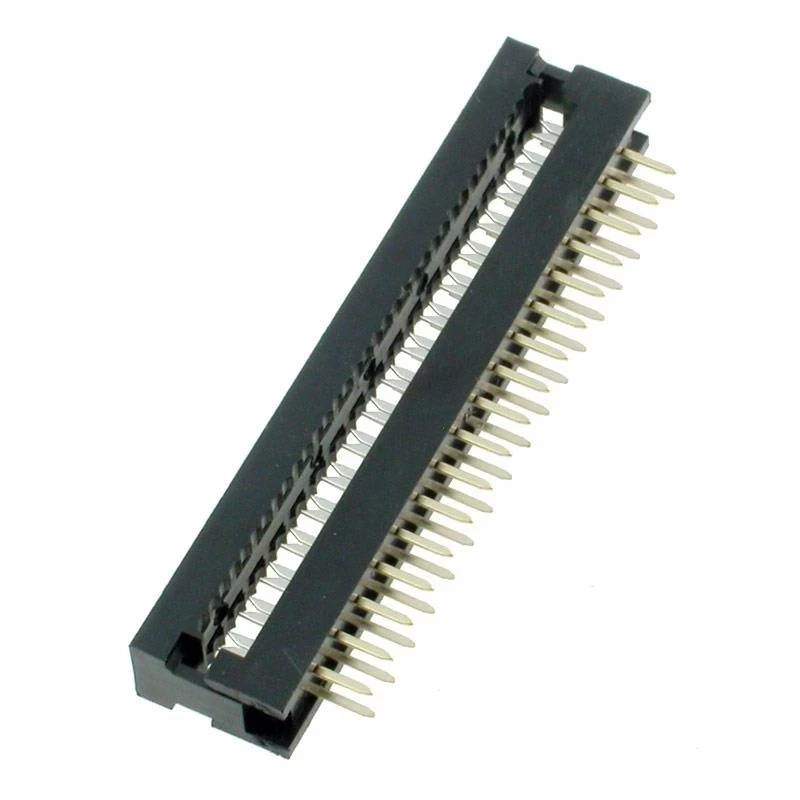

Złącze IDC do bezpośredniego połączenia taśmy z płytką PCB – Z-LPV40
Przejście Z-LPV40 umożliwia zakończenie 40-żyłowego przewodu taśmowego i bezpośrednie wlutowanie złącza w płytkę drukowaną. Takie rozwiązanie upraszcza prowadzenie wielu sygnałów pomiędzy taśmą a układem elektronicznym.
Najważniejsze cechy
- Połączenie taśma–PCB: bez dodatkowego gniazda pośredniego
- Montaż IDC: jednoczesne zaciskanie wszystkich żył przewodu
- Wyprowadzenia do druku: bezpośredni montaż w płytce drukowanej
Zastosowanie
Element jest przeznaczony do urządzeń elektronicznych, sterowników i modułów, w których płaski przewód wielożyłowy ma zostać trwale połączony z płytką PCB.
Specyfikacja techniczna
- Liczba styków: 40
- Przewód: taśma płaska AWG
- Rozstaw żył: 1,27 mm
- Montaż po stronie PCB: lutowany
Warto wiedzieć
Przed lutowaniem należy ustalić kierunek numeracji żył. Oznaczenie pierwszej żyły na taśmie pomaga uniknąć odwrócenia kolejności sygnałów względem pól na PCB.
Najczęściej zadawane pytania
Pozwala połączyć przewód taśmowy bezpośrednio z płytką drukowaną.
Tak. Strona przewodowa wykorzystuje montaż IDC.
Tak. Wyprowadzenia są przeznaczone do bezpośredniego wlutowania w płytkę.
Należy użyć przewodu płaskiego z 40 żyłami i rozstawem żył 1,27 mm.
Trzeba ustalić położenie pierwszej żyły i zgodność numeracji z projektem płytki.
