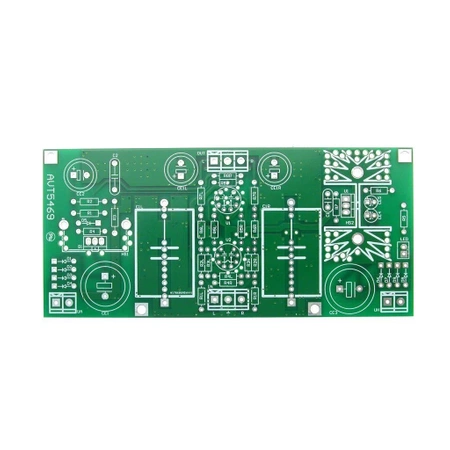

Przedwzmacniacz stereo z lampami 6111WA - PCB do projektu AVT 5469

zoom

Przedwzmacniacz stereo z lampami 6111WA - PCB do projektu AVT 5469

Przedwzmacniacz stereo AVT5469 z subminiaturowymi lampami 6111WA, układem SRPP, wzmocnieniem około 2 V/V, stabilizowanym żarzeniem 6,3 V DC, aktywnie filtrowanym zasilaniem anodowym. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

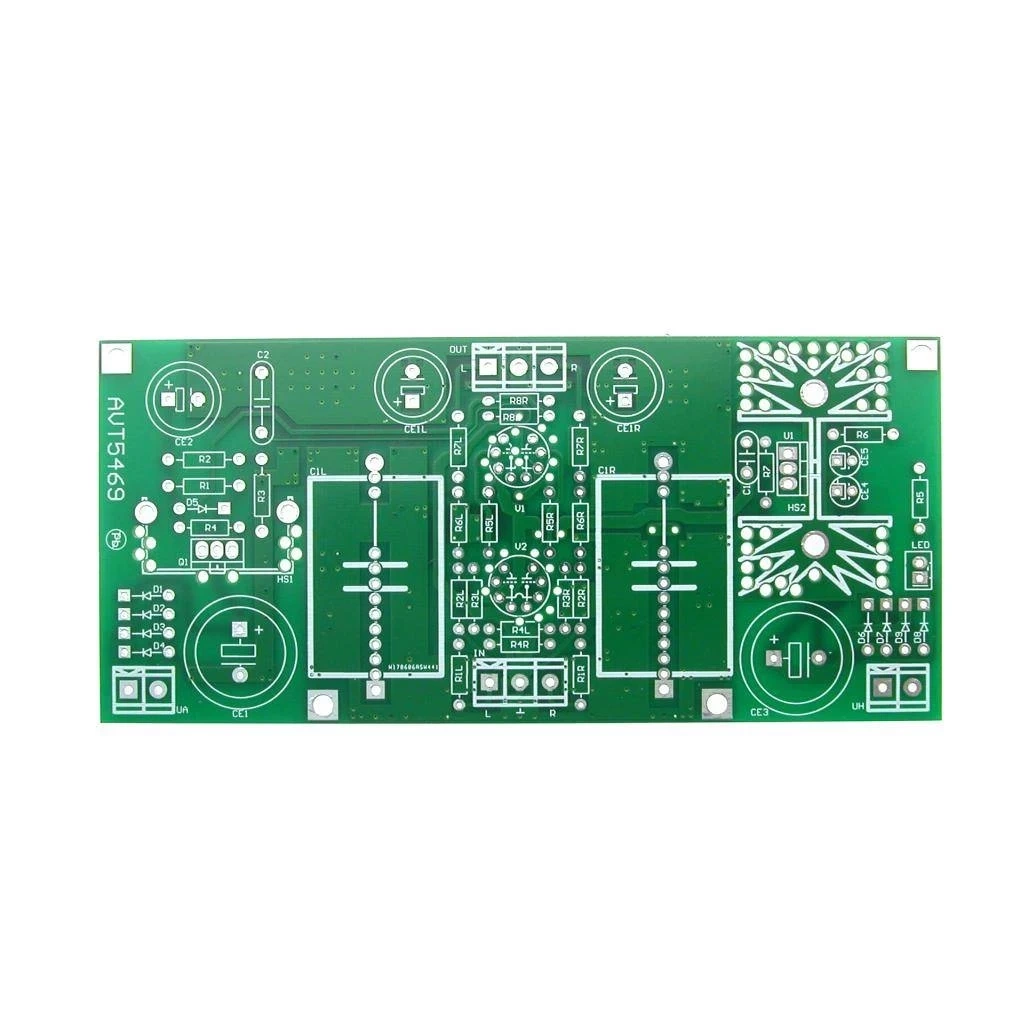

Przedwzmacniacz stereo z lampami 6111WA – płytka PCB AVT5469

Płytka drukowana do budowy stereofonicznego przedwzmacniacza lampowego z subminiaturowymi lampami 6111WA, stabilizowanym żarzeniem i aktywną filtracją napięcia anodowego.

Lampowy przedwzmacniacz liniowy do toru audio

AVT5469 pozwala zbudować stereofoniczny przedwzmacniacz liniowy z miniaturowymi lampami 6111WA. Układ dobrze uzupełnia lampowe końcówki mocy, wzmacniacze hybrydowe oraz zestawy audio, w których potrzebny jest dodatkowy stopień lampowy o niewielkim wzmocnieniu i szerokim paśmie przenoszenia.

Każdy kanał pracuje w układzie SRPP, a sprzężenie zwrotne ogranicza wzmocnienie do około 2 V/V. Zasilacz jest częścią płytki: stabilizuje żarzenie lamp, filtruje napięcie anodowe i zapewnia powolne narastanie napięcia zasilającego, co sprzyja stabilnej pracy przedwzmacniacza.

Lampy 6111WA Subminiaturowe lampy o małych wymiarach i wysokiej odporności mechanicznej

Układ SRPP Szerokie pasmo, niskie zniekształcenia i wzmocnienie około 2 V/V

Płytka 143×65 mm Dwustronna PCB z przedwzmacniaczem i zasilaczem

Karta techniczna
AVT5469

AVT5469 to stereofoniczny przedwzmacniacz lampowy z lampami subminiaturowymi 6111WA, stopniami SRPP i zasilaczem umieszczonym na tej samej płytce PCB.

Kod projektu	AVT5469
Wersja	A – płytka drukowana PCB
Typ układu	przedwzmacniacz lampowy stereo
Topologia kanału	SRPP ze sprzężeniem zwrotnym
Lampy	V1, V2: 6111WA, lampy subminiaturowe
Liczba kanałów	stereo / 2 kanały
Wzmocnienie	około 2 V/V
Pasmo przenoszenia	10 Hz…100 kHz przy -3 dB
Zniekształcenia	poniżej 0,15% dla Rwy=10 kΩ i Uwy=1,83 Vrms
Odstęp od zakłóceń	powyżej 60 dB
Wejście audio	IN, złącze ARK3, raster 5 mm
Wyjście audio	OUT, złącze ARK3, raster 5 mm
Napięcie żarzenia	6,3 V DC, stabilizowane
Zasilanie żarzenia	7,5 V AC, prostowane i stabilizowane przez LT1085-ADJ
Napięcie anodowe	około 200 V DC
Zasilanie anodowe	160 V AC, prostowane i filtrowane aktywnie
Filtracja anodowa	aktywny filtr z tranzystorem STP5NK50ZF
Prąd lamp	około 7…9 mA, zależnie od stanu lamp
Radiatory	HS-003 dla LT1085-ADJ, HS142 dla STP5NK50ZF
Wymiary płytki PCB	143×65 mm

Pobierz dokumentację PDF

Wersja

AVT5469 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.

Wykaz elementów

R1: 100 kΩ / 1 W, metalizowany 1%
R2, R3: 470 kΩ / 1 W, metalizowane 1%
R4, R3L, R3R: 1 kΩ, metalizowane 1%
R5: 2,2 kΩ, metalizowany 1%
R6: 470 Ω, metalizowany 1%
R7: 120 Ω, metalizowany 1%
R1L, R1R, R2L, R2R: 47 kΩ, metalizowane 1%
R4L, R4R, R5L, R5R, R7L, R7R, R8L, R8R: 240 Ω, metalizowane 1%
R6L, R6R: 270 kΩ, metalizowane 1%
C1: 100 nF, foliowy, raster 5 mm
C1L, C1R: 10 µF / 250 V, foliowe osiowe
CE1: 100 µF / 400 V, elektrolityczny, raster 5 mm, D=18 mm
CE2, CE1L, CE1R: 10 µF / 250 V, elektrolityczne, raster 5 mm, D=12 mm
CE3: 10 µF / 16 V, elektrolityczny, raster 5 mm, D=18 mm
CE4, CE5: 22 µF / 16 V, tantalowe
D1…D5: UF4007, szybkie diody prostownicze
D6…D9: 1N5819, diody Schottky’ego
LED: dioda LED ze złączem
Q1: STP5NK50ZF, TO-220
U1: LT1085-ADJ, TO-220
HS1: radiator HS-003
HS2: radiator HS142
IN, OUT: złącze ARK3, raster 5 mm
UA, UH: złącze ARK2, raster 5 mm
V1, V2: 6111WA, lampy subminiaturowe
Przewody ekranowane do wejścia, wyjścia i opcjonalnego potencjometru regulacji poziomu
Transformator / zasilacz z uzwojeniami 160 V AC oraz 7,5 V AC
Obudowa z poprawnym prowadzeniem masy i oddaleniem od transformatorów

Notes

Lampy 6111WA są lutowane bezpośrednio do płytki. Ich wyprowadzenia powinny mieć długość około 10…12 mm, aby ograniczyć naprężenia termiczne podczas pracy i zmniejszyć ryzyko uszkodzenia szklanego cokołu.

Kondensatory wyjściowe C1L i C1R powinny być foliowe i dobrej jakości. Pracują przy podwyższonym napięciu, dlatego należy zachować odpowiedni zapas napięcia izolacji i nie zastępować ich przypadkowymi kondensatorami niskonapięciowymi.

Przedwzmacniacz pracuje z małymi poziomami sygnału, dlatego rozmieszczenie w obudowie ma duże znaczenie. Płytkę warto oddalić od transformatorów i innych źródeł zakłóceń, a połączenia wejściowe, wyjściowe i przewody do potencjometru prowadzić przewodem ekranowanym.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występuje również wysokie napięcie anodowe około 200 V DC. Pomiary, regulacje i zmiany połączeń wykonuj wyłącznie po odłączeniu zasilania i rozładowaniu kondensatorów wysokonapięciowych.

Najczęściej zadawane pytania

Co zawiera wersja AVT5469 A?

AVT5469 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.

Do czego służy AVT5469?

Układ służy do budowy stereofonicznego przedwzmacniacza lampowego do toru audio. Może pracować przed końcówką mocy, wzmacniaczem hybrydowym albo jako lampowy stopień liniowy w zestawie audio.

Czym są lampy 6111WA?

6111WA to subminiaturowe lampy o małych wymiarach, odpornej konstrukcji mechanicznej i wyprowadzeniach przystosowanych do lutowania bezpośrednio do płytki drukowanej.

Jakie wzmocnienie ma przedwzmacniacz?

Wzmocnienie zostało ograniczone sprzężeniem zwrotnym do około 2 V/V. Dzięki temu układ lepiej pasuje do liniowego toru audio, ma niższe zniekształcenia i szersze pasmo przenoszenia.

Czy potrzebne są przewody ekranowane?

Tak. Przewody wejściowe, wyjściowe oraz przewody prowadzące do opcjonalnego potencjometru poziomu powinny być ekranowane. Pomaga to ograniczyć przydźwięk, zakłócenia i przesłuchy.

Czy projekt jest odpowiedni dla początkujących?

Montaż samego toru jest prosty, ale układ pracuje z napięciem anodowym około 200 V DC i wymaga poprawnego zasilania. Uruchamianie powinny wykonywać osoby, które potrafią bezpiecznie pracować z urządzeniami lampowymi i napięciami niebezpiecznymi.
