Co zawiera wersja AVT5719 A?
AVT5719 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Przedwzmacniacz stereo z lampą Nutube 6P1 - PCB do projektu AVT 5719
- Przedwzmacniacz stereo AVT5719 z lampą Korg Nutube 6P1, tranzystorami 2SK208, zasilaniem 12 V DC / 100 mA, wejściem i wyjściem mini jack 3,5 mm stereo oraz płytką 68×50 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

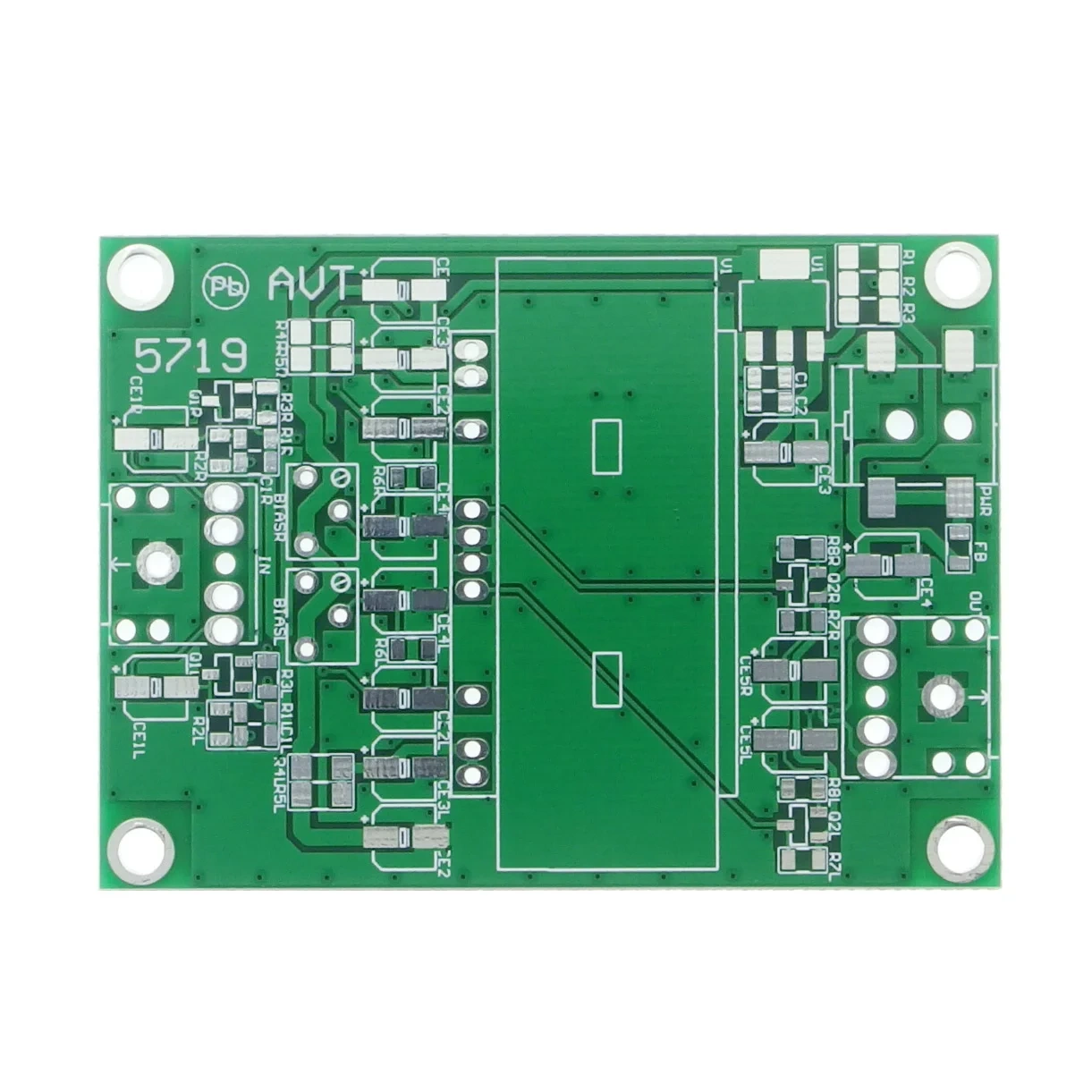

Przedwzmacniacz stereo z lampą Nutube 6P1 – płytka PCB AVT5719
Płytka drukowana do budowy stereofonicznego przedwzmacniacza liniowego z lampą Korg Nutube 6P1, zasilanego stabilizowanym napięciem 12 V DC.
Lampowy charakter dźwięku bez klasycznego wysokiego napięcia
AVT5719 pozwala zbudować stereofoniczny przedwzmacniacz liniowy z lampą Korg Nutube 6P1. Układ może pracować w torze audio jako prosty stopień nadający sygnałowi lampowy charakter, zarówno przy odtwarzaniu muzyki, jak i w torze instrumentu.
Konstrukcja łączy lampę Nutube z tranzystorami polowymi 2SK208. Stopień wejściowy zapewnia niską rezystancję sterującą lampą, a stopień wyjściowy dopasowuje impedancję sygnału do kolejnego urządzenia. Zasilanie 12 V DC upraszcza uruchomienie i eliminuje potrzebę stosowania typowego zasilacza anodowego spotykanego w klasycznych lampach.
Korg Nutube 6P1 Nowoczesna lampa do kompaktowych układów audio
Zasilanie 12 V DC Stabilizowane zasilanie niskim napięciem, pobór prądu do 100 mA
Płytka 68×50 mm Dwustronna PCB z wejściem, wyjściem i zasilaniem na płytce
Karta techniczna
AVT5719
AVT5719 to stereofoniczny przedwzmacniacz liniowy z lampą Nutube 6P1, tranzystorowymi stopniami dopasowującymi oraz regulacją punktu pracy lampy.
| Kod projektu | AVT5719 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | stereofoniczny przedwzmacniacz liniowy |
| Element lampowy | Korg Nutube 6P1 |
| Liczba kanałów | stereo / 2 kanały |
| Stopień wejściowy | Q1L, Q1R – 2SK208 |
| Stopień wyjściowy | Q2L, Q2R – 2SK208, dopasowanie impedancji |
| Regulacja punktu pracy | BIASL, BIASR – potencjometry 10 kΩ |
| Zasilanie | 12 V DC, stabilizowane |
| Pobór prądu | do 100 mA |
| Stabilizator | NCP1117ST33, SOT-223 |
| Napięcie żarzenia Nutube | około 0,6…0,8 V na CE3L i CE3R podczas uruchamiania |
| Wejście audio | IN – mini jack 3,5 mm stereo |
| Wyjście audio | OUT – mini jack 3,5 mm stereo |
| Złącze zasilania | PWR – gniazdo DC 2,1 mm |
| Możliwe zasilanie przenośne | bateria 9 V lub mały akumulator żelowy 12 V |
| Montaż | dwustronna płytka PCB, elementy SMD i Nutube lutowany do płytki |
| Wymiary płytki PCB | 68×50 mm |
Wersja
AVT5719 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2, R3, R4L, R4R, R5L, R5R: 300 Ω, SMD 1206
- R1L, R1R, R2L, R2R: 1 MΩ, SMD 0805
- R3L, R3R: 10 kΩ, SMD 0805
- R6L, R6R: 33 kΩ, SMD 0805
- R7L, R7R, R8L, R8R: 330 kΩ, SMD 0805
- BIASL, BIASR: potencjometr wieloobrotowy pionowy 10 kΩ
- C1, C2, C1L, C1R: 1 µF, SMD 0805
- CE1, CE2, CE3, CE4, CE1L, CE1R, CE2L, CE2R, CE3L, CE3R, CE4L, CE4R, CE5L, CE5R: 10 µF / 25 V
- Q1L, Q1R, Q2L, Q2R: 2SK208
- U1: NCP1117ST33, SOT-223
- V1: Korg Nutube 6P1
- FB: koralik ferrytowy 600 Ω / 0,2 A
- IN: gniazdo mini jack 3,5 mm stereo
- OUT: gniazdo mini jack 3,5 mm stereo
- PWR: gniazdo zasilania DC 2,1 mm
- Taśma dwustronna lub elastyczne mocowanie lampy Nutube do powierzchni płytki
- Stabilizowany zasilacz 12 V DC / minimum 100 mA, najlepiej liniowy
- Opcjonalnie: bateria 9 V albo mały akumulator żelowy 12 V do zastosowań przenośnych
- Obudowa chroniąca płytkę i delikatną lampę Nutube przed uszkodzeniami mechanicznymi
Notes
Lampa Nutube 6P1 ma kruche wyprowadzenia, dlatego podczas lutowania trzeba zachować szczególną ostrożność. Przed montażem warto unieruchomić ją na płytce taśmą dwustronną lub elastycznym mocowaniem, aby ograniczyć naprężenia mechaniczne.
Po zmontowaniu należy sprawdzić napięcie żarzenia na kondensatorach CE3L i CE3R. Prawidłowy zakres to około 0,6…0,8 V. Następnie, przy sygnale 1 kHz / 100 mV na wejściu, potencjometrami BIASL i BIASR ustawia się możliwie najniższe zniekształcenia sygnału wyjściowego.
Zasilanie powinno być stabilizowane i czyste. Najlepiej sprawdza się zasilacz liniowy 12 V DC, ponieważ przedwzmacniacz pracuje w torze audio i jest wrażliwy na zakłócenia zasilania oraz pętle masy.
Uwaga: płytka pracuje z niskim napięciem 12 V DC, ale lampa Nutube 6P1 jest delikatnym elementem mechanicznym. Nie wyginaj jej wyprowadzeń, nie dociskaj szklanej struktury i zabezpiecz płytkę w obudowie przed uderzeniami oraz drganiami.
Najczęściej zadawane pytania
Do czego służy AVT5719?
Układ służy do budowy stereofonicznego przedwzmacniacza liniowego. Może pracować w torze audio lub w torze instrumentu, nadając sygnałowi charakter stopnia lampowego.
Czym jest Nutube 6P1?
Nutube 6P1 to nowoczesna, miniaturowa lampa opracowana przez Korg. Pozwala budować układy o lampowym charakterze pracy bez typowych dla klasycznych lamp wysokich napięć anodowych i wysokiej temperatury.
Jakiego zasilacza wymaga układ?
Potrzebny jest stabilizowany zasilacz 12 V DC o wydajności minimum 100 mA. Najlepiej zastosować zasilacz liniowy, ponieważ zwykłe zasilacze impulsowe mogą wprowadzać zakłócenia do toru audio.
Czy przedwzmacniacz wymaga regulacji?
Tak. Po uruchomieniu należy sprawdzić napięcie żarzenia Nutube i wyregulować BIASL oraz BIASR. Do ustawienia najniższych zniekształceń najlepiej użyć generatora 1 kHz i oscyloskopu albo analizatora widma.
Czy układ nadaje się do zastosowań przenośnych?
Tak. Układ można zasilać z baterii 9 V albo małego akumulatora żelowego 12 V, ale płytkę i lampę Nutube trzeba dobrze zabezpieczyć mechanicznie w obudowie.
