Przedwzmacniacz lampowy do gramofonu - PCB do projektu AVT 5827

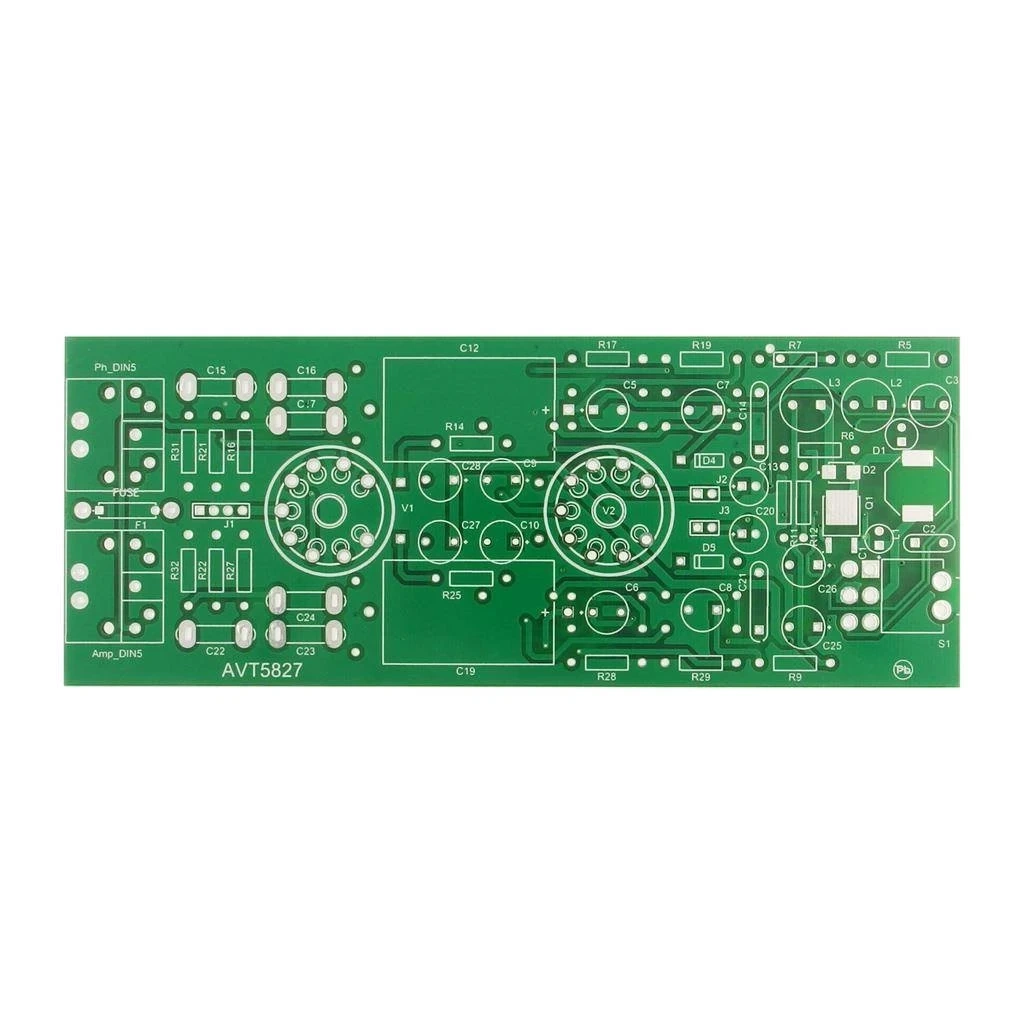

- PCB - płytka (komplet płytek) drukowanych do projektu
Do pobrania:
Do odtworzenia zapisu z płyty winylowej niezbędny jest gramofon, ale aby umożliwić jego współpracę z zestawem audio i wydobyć wszystkie walory ścieżki dźwiękowej, niezbędny jest specjalizowany przedwzmacniacz gramofonowy. Niniejszy przedwzmacniacz wymaga prądu o natężeniu ok. 350 mA do zasilania obwodu żarzenia lamp oraz kilku miliamperów prądu anodowego o napięciu 230V.
- przeznaczony do wkładek typu MM, których sygnał wyjściowy ma napięcie ok. 4…5 mV,
- stopnie lampowe pracują w układzie wspólnej katody z lampami 6N2P-EW,
- blok korekcji RIAA w pętli sprzężenia zwrotnego,
- wejścia i wyjścia wyprowadzone na gniazda DIN5,
- wymaga zasilacza o napięciu 12 VDC i wydajności 2 A.
- wymiary płytki: 160x63mm
Dodając ten produkt do koszyka kupujesz płytkę drukowaną PCB do projektu AVT5827
Projekt AVT 5827 EP 12/20
