Przedwzmacniacz gramofonowy stereo MM z pasywną korekcją RIAA - PCB do projektu AVT 6068
- Przedwzmacniacz gramofonowy MM AVT6068 z pasywną korekcją RIAA, niskoszumowymi wzmacniaczami AD8599, regulacją pojemności wejściowej, zasilaniem ±15 V / 200 mA. Wersja A to płytka PCB do samodzielnego skompletowania elementów.
Przedwzmacniacz gramofonowy stereo MM z pasywną korekcją RIAA – płytka PCB AVT6068
Płytka drukowana do budowy niskoszumowego przedwzmacniacza gramofonowego stereo do wkładek MM, z pasywną korekcją RIAA i regulacją parametrów wejściowych.
Precyzyjny tor RIAA do gramofonu z wkładką MM
AVT6068 pozwala zbudować stereofoniczny przedwzmacniacz gramofonowy do wkładek MM, który współpracuje z wejściem liniowym wzmacniacza audio. Układ wzmacnia niski sygnał z gramofonu i koryguje go zgodnie z charakterystyką RIAA, dzięki czemu może pełnić rolę osobnego modułu phono w domowym systemie audio.
Korekcja RIAA jest realizowana pasywnie pomiędzy dwoma stopniami wzmacniającymi. Taka topologia pozwala uniknąć pracy elementów korekcyjnych w pętli sprzężenia zwrotnego, a przełączniki DIP umożliwiają dopasowanie pojemności wejściowej, rezystancji wejściowej oraz wzmocnienia do używanej wkładki gramofonowej.
Do wkładek MM Regulowane obciążenie wejścia 47 kΩ / 100 kΩ i pojemność dopasowana do wkładki
Pasywna korekcja RIAA Elementy korekcyjne pomiędzy dwoma stopniami wzmacniacza

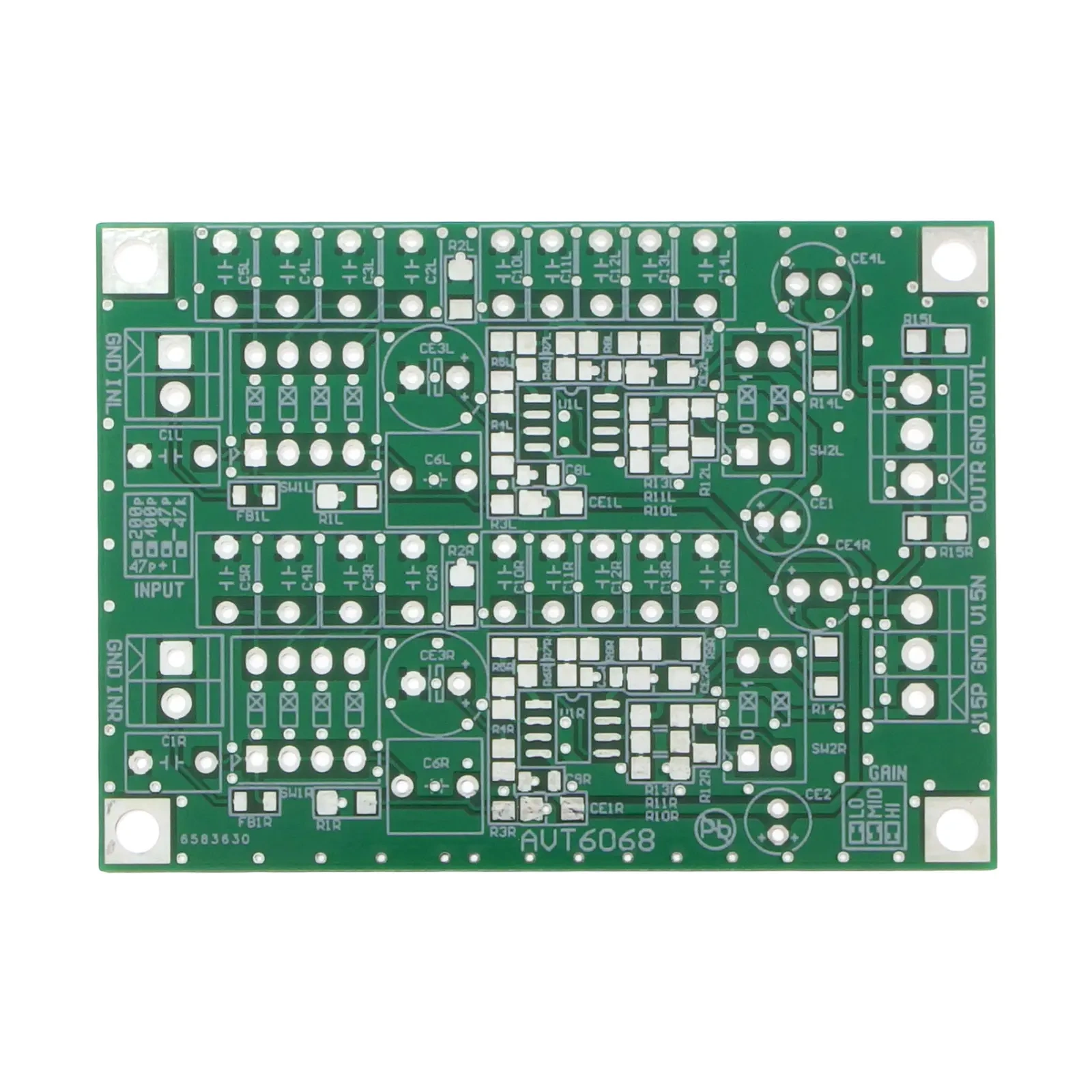

Płytka 70×51 mm Kompaktowa dwustronna PCB do ekranowanej obudowy
Karta techniczna
AVT6068
AVT6068 to stereofoniczny przedwzmacniacz gramofonowy MM z dwoma stopniami wzmacniającymi, pasywną korekcją RIAA oraz przełączaną konfiguracją obciążenia wejścia i wzmocnienia.
| Kod projektu | AVT6068 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz gramofonowy stereo MM |
| Typ wkładki | MM / Moving Magnet |
| Topologia | dwustopniowy przedwzmacniacz stereo |
| Korekcja częstotliwościowa | RIAA, korekcja pasywna pomiędzy stopniami wzmacniacza |
| Układy aktywne | U1L, U1R: AD8599ARZ |
| Wzmocnienie całkowite | regulowane: około 24 / 27 / 30 dB |
| Przełącznik wzmocnienia | SW2L, SW2R – DIP, 2 sekcje |
| Rezystancja wejściowa | 47 kΩ lub 100 kΩ, przełączana |
| Pojemność wejściowa | ustawiana od 47 pF do około 400 pF, z krokiem 47 pF |
| Przełącznik obciążenia wejścia | SW1L, SW1R – DIP, 4 sekcje |
| Pierwszy stopień wzmacniający | wzmocnienie około 30 dB |
| Filtr podakustyczny | wstępne odcięcie bardzo niskich częstotliwości w torze wejściowym |
| Wejścia | INL, INR – DG381-3.5-2 |
| Wyjście | OUT – DG381-3.5-3 |
| Zasilanie | symetryczne ±15 V DC |
| Wydajność zasilacza | 200 mA |
| Rekomendowany zasilacz | niskoszumowy zasilacz liniowy ±15 V |
| Montaż | dwustronna płytka PCB, elementy SMD i przewlekane |
| Wymiary płytki PCB | 70×51 mm |
Wersja
AVT6068 A – płytka PCB. Elementy elektroniczne, obudowę, gniazda, przewody i zasilacz trzeba skompletować osobno.
Wykaz elementów
- R3L, R3R, R4L, R4R, R10L, R10R, R14L, R14R: 220 Ω, SMD MELF, 1%, metalizowane
- R11L, R11R: 3,3 kΩ, SMD MELF, 1%, metalizowane
- R12L, R12R: 1,5 kΩ, SMD MELF, 1%, metalizowane
- R13L, R13R: 2,0 kΩ, SMD MELF, 1%, metalizowane
- R15L, R15R: 470 kΩ, SMD MELF, 1%, metalizowane
- R1L, R1R: 100 kΩ, SMD MELF, 1%, metalizowane
- R2L, R2R: 88,7 kΩ, SMD MELF, 1%, metalizowane
- R5L, R5R: 6,8 kΩ, SMD MELF, 1%, metalizowane
- R6L, R6R: 12 kΩ, SMD MELF, 1%, metalizowane
- R7L, R7R: 100 Ω, SMD MELF, 1%, metalizowane
- R8L, R8R: 1,2 kΩ, SMD MELF, 1%, metalizowane
- R9L, R9R: 560 Ω, SMD MELF, 1%, metalizowane
- C1L, C1R, C2L, C2R: 47 pF, foliowe, raster 5 mm, 5%
- CE1, CE2: 47 µF / 25 V, elektrolityczne low ESR, fi=5 mm, raster 2 mm
- CE1L, CE1R, CE2L, CE2R: 4,7 µF / 25 V, tantalowe SMD 3216
- CE3L, CE3R: 220 µF / 25 V, elektrolityczne low ESR, fi=8 mm, raster 3,5 mm
- C3L, C3R, C4L, C4R, C5L, C5R: 100 pF, foliowe, raster 5 mm, 5%
- CE4L, CE4R: 100 µF / 25 V, elektrolityczne low ESR, fi=6,3 mm, raster 2,5 mm
- C6L, C6R: 4,7 µF, foliowe, raster 5 mm, 5%
- C8L, C8R, C9L, C9R: 0,1 µF, foliowe, raster 5 mm, 5%
- C10L, C10R: 15 nF, foliowe, raster 5 mm, 5%
- C11L, C11R, C13L, C13R: 47 nF, foliowe, raster 5 mm, 5%
- C12L, C12R: 33 nF, foliowe, raster 5 mm, 5%
- C14L, C14R: 100 nF, SMD 0805, 25 V, X7R
- U1L, U1R: AD8599ARZ, SO8
- FB1L, FB1R: dławik ferrytowy BLM21AH601SN1D, SMD 0805
- INL, INR: złącze DG381-3.5-2
- OUT, PWR: złącze DG381-3.5-3
- SW1L, SW1R: przełącznik DIP, 4 sekcje
- SW2L, SW2R: przełącznik DIP, 2 sekcje
- Ekranowana obudowa
- Przewody ekranowane do wejść i wyjścia audio
- Niskoszumowy zasilacz liniowy ±15 V / 200 mA
Notes
AVT6068 jest przedwzmacniaczem do wkładek MM. Do wkładek MC potrzebny jest dodatkowy stopień dopasowujący lub osobny przedwzmacniacz MC przed wejściem MM.
Pojemność wejściową trzeba dobrać z uwzględnieniem pojemności przewodu gramofonowego. Sam kabel może dodawać od kilkunastu do kilkuset pF, dlatego ustawienie przełączników SW1 warto dopasować do dokumentacji konkretnej wkładki.
Elementy korekcji RIAA powinny mieć dobrą tolerancję i możliwie zgodne wartości w obu kanałach. Przedwzmacniacz pracuje z bardzo małymi sygnałami, dlatego obudowa ekranowana, krótkie przewody i niskoszumowe zasilanie są równie ważne jak dobór elementów.
Uwaga: układ pracuje z bardzo małymi sygnałami z wkładki gramofonowej, dlatego pętle masy, brak ekranowania lub zaszumiony zasilacz mogą wyraźnie pogorszyć odsłuch. Stosuj ekranowaną obudowę, krótkie przewody audio i niskoszumowy zasilacz liniowy ±15 V.
Najczęściej zadawane pytania
Do jakiej wkładki gramofonowej pasuje AVT6068?
Układ jest przeznaczony do wkładek MM, czyli Moving Magnet. Rezystancję wejściową można ustawić na 47 kΩ albo 100 kΩ, a pojemność wejściową dobrać przełącznikami DIP.
Czy AVT6068 obsługuje wkładki MC?
Nie bezpośrednio. Wkładki MC mają znacznie niższy poziom sygnału i wymagają osobnego stopnia MC albo transformatora dopasowującego przed wejściem MM.
Czym różni się pasywna korekcja RIAA?
Elementy korekcji RIAA pracują pomiędzy dwoma stopniami wzmacniającymi, a nie w pętli sprzężenia zwrotnego jednego stopnia. Takie rozwiązanie wymaga dwóch stopni wzmocnienia, ale ma zwolenników ze względu na sposób kształtowania charakterystyki.
Jak dobrać pojemność wejściową?
Należy sprawdzić zalecenia dla wkładki MM i doliczyć pojemność przewodu gramofonowego. Przełącznik SW1 pozwala zwiększać pojemność wejściową w krokach 47 pF.
Jakiego zasilacza wymaga układ?
Potrzebny jest niskoszumowy zasilacz liniowy symetryczny ±15 V o wydajności około 200 mA. Jakość zasilania ma duże znaczenie, ponieważ przedwzmacniacz pracuje z bardzo małymi sygnałami.
