Programowany sterownik LED 8-kanałowy 12 V - zlutowany KIT AVT 1881
- Własne sekwencje świetlne LED z 8 wyjściami i odtwarzaniem w pętli lub jednorazowo. AVT1881 C to zlutowany układ do integracji.
Sterownik sekwencji LED 8-kanałowy - zlutowany AVT1881
Zlutowany programowany sterownik LED do integracji z zasilaniem 12 V DC i ośmioma wyjściami efektów świetlnych.
Zlutowany sterownik do własnych sekwencji świetlnych
AVT1881 C to zlutowany 8-kanałowy sterownik LED, który pozwala tworzyć własne programy świetlne i zapisać je w pamięci EEPROM. Kolejne kroki ustawia się przełącznikiem DIP SWITCH, a zapis wykonuje przyciskiem S1.
Układ może odtwarzać sekwencję raz albo w pętli, a prędkość zmian reguluje się przyciskami S2 i S3. Wersja C wymaga zasilacza 12 V DC oraz podłączenia LED-ów lub układów wykonawczych do wyjść OUT. To zlutowany układ do integracji, a nie kompletna gotowa dekoracja świetlna.
Karta techniczna
AVT1881
Zlutowany programowany sterownik LED z 8 wyjściami, pamięcią EEPROM i ręcznym tworzeniem sekwencji świetlnych.
| Kod projektu | AVT1881 |
| Wersja | C – zlutowany układ |
| Funkcja | programowanie i odtwarzanie sekwencji świetlnych |
| Liczba wyjść | 8 kanałów OUT1–OUT8 |
| Obciążalność wyjścia | 200 mA na kanał |
| Liczba kroków programu | maksymalnie 124 kroki |
| Pamięć ustawień | EEPROM mikrokontrolera |
| Prędkość odtwarzania | 27 kroków, od 0,05 s do 30 s/krok |
| Zasilanie | 12 V DC |
| Układ wyjściowy | ULN2803A |
| Mikrokontroler | ATtiny2313, zaprogramowany do projektu |
| Płytka PCB | 43×99 mm |
Wersja

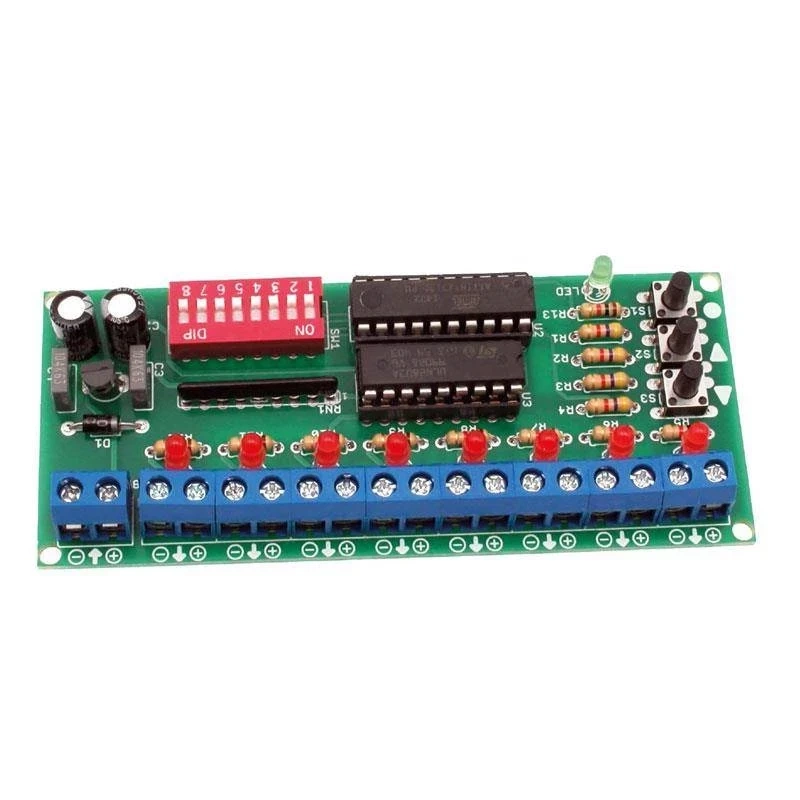

AVT1881 C – zlutowany układ. Wersja zawiera zmontowany sterownik z zaprogramowanym ATtiny2313, ULN2803A, stabilizatorem 78L05, DIP SWITCH 8 sekcji, diodami LED, złączami OUT/12VDC, przyciskami S1–S3, drabinką rezystorową, rezystorami, kondensatorami i diodą 1N4007. Układ wymaga zasilacza 12 V DC oraz podłączenia elementów sterowanych.
Notes
Wejście w tryb programowania następuje po przytrzymaniu S1. Kombinację aktywnych wyjść ustawia się przełącznikiem SW1 i zapisuje przyciskiem S1.
Zakończenie programowania przyciskiem S2 wybiera odtwarzanie w pętli, a S3 odtwarzanie jednorazowe.
W normalnej pracy S1 odtwarza sekwencję od początku, S2 zmniejsza prędkość, a S3 ją zwiększa.
Wersja C nie zawiera zasilacza ani elementów sterowanych. Wyjścia OUT należy obciążać zgodnie z limitem 200 mA na kanał.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania 12 V DC oraz prąd obciążenia każdego kanału. Przekroczenie 200 mA na wyjście może uszkodzić ULN2803A albo element wykonawczy.
Najczęściej zadawane pytania
AVT1881 C to zlutowany sterownik z ATtiny2313, ULN2803A, DIP SWITCH, LED-ami, złączami OUT/12VDC, przyciskami i elementami biernymi.
Nie. To zlutowany układ sterownika. Wymaga zasilacza 12 V DC i podłączenia LED-ów, przekaźników albo innych układów wykonawczych.
Sterownik ma 8 wyjść OUT1–OUT8, każde o obciążalności do 200 mA.
Sekwencja może mieć maksymalnie 124 kroki zapisane w pamięci EEPROM mikrokontrolera.
Tak. Po zakończeniu programowania można wybrać odtwarzanie w pętli albo jednorazowe odtworzenie programu.
