Przekaźnik czasowy cykliczny 12 V DC – moduł AVT1459

AVT1459 C to zlutowany moduł przekaźnika czasowego cyklicznego, który bez przerwy powtarza sekwencję: załącza obwód na ustawiony czas pracy, rozłącza go na ustawiony czas przerwy i zaczyna cykl od nowa. Czas pracy mieści się w zakresie ok. 0,5–8 s, czas przerwy ok. 0,5–60 s, a obciążenie przełącza styk przełączny o obciążalności 8 A / 230 V AC. Moduł nie wymaga lutowania ani programowania, wymaga natomiast zasilania 12–15 V DC, podłączenia sterowanego obwodu i zabudowy płytki.

Jak działa moduł czasowy AVT1459

Podstawą układu jest timer NE555 pracujący jako generator astabilny. Steruje on przekaźnikiem, który na przemian zamyka i otwiera styki. Nie ma tu mikrokontrolera, pamięci nastaw ani menu – czasy wynikają wprost z ustawienia dwóch obwodów RC.

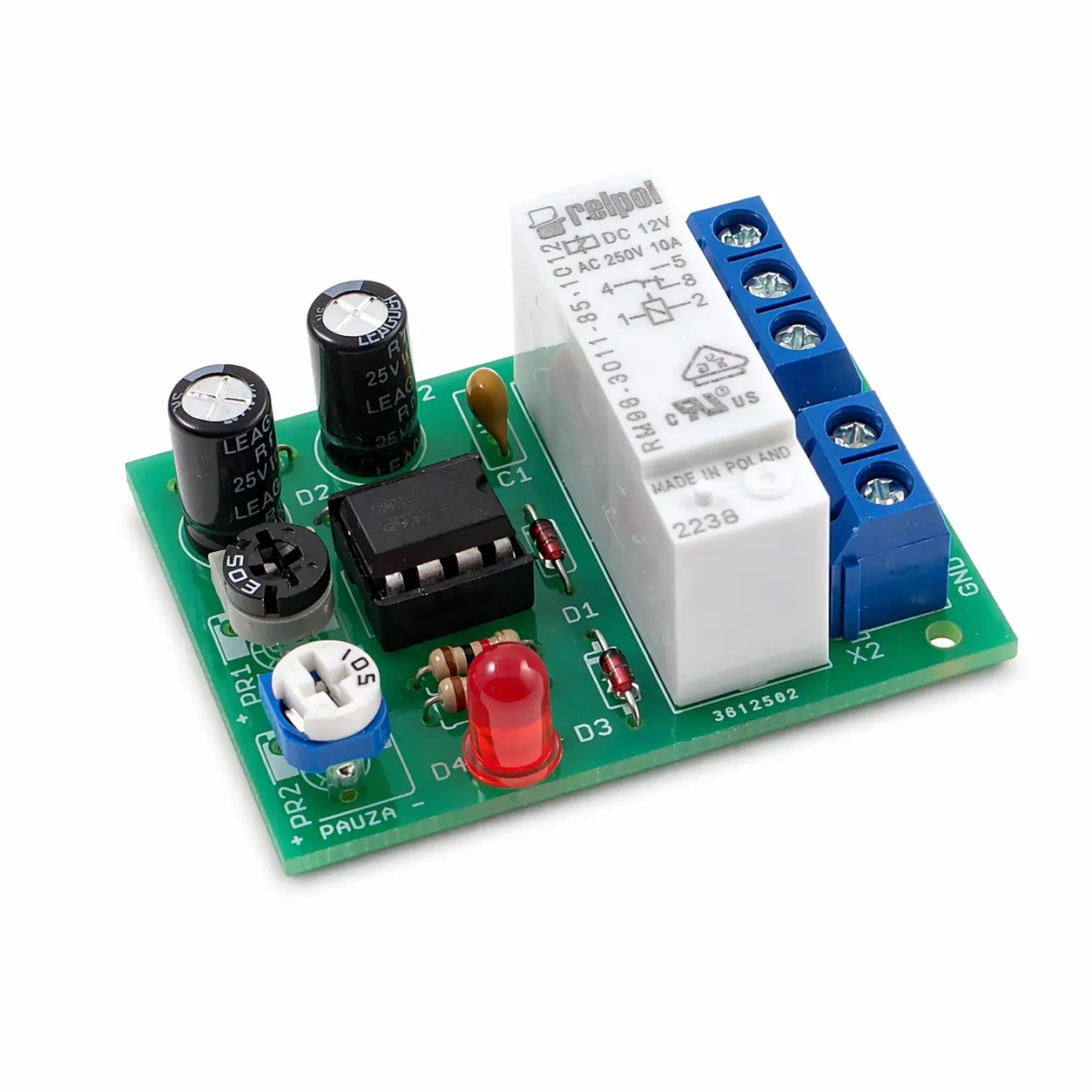

Za każdy z czasów odpowiada osobny potencjometr montażowy, opisany na płytce jako IMPULS (czas załączenia) i PAUZA (czas przerwy). Regulację wykonuje się śrubokrętem, a zmiana jednego czasu nie wymusza korekty drugiego. Zakresy są przybliżone, więc nastawę odmierza się stoperem, obserwując diodę LED, która świeci przy załączonym przekaźniku.

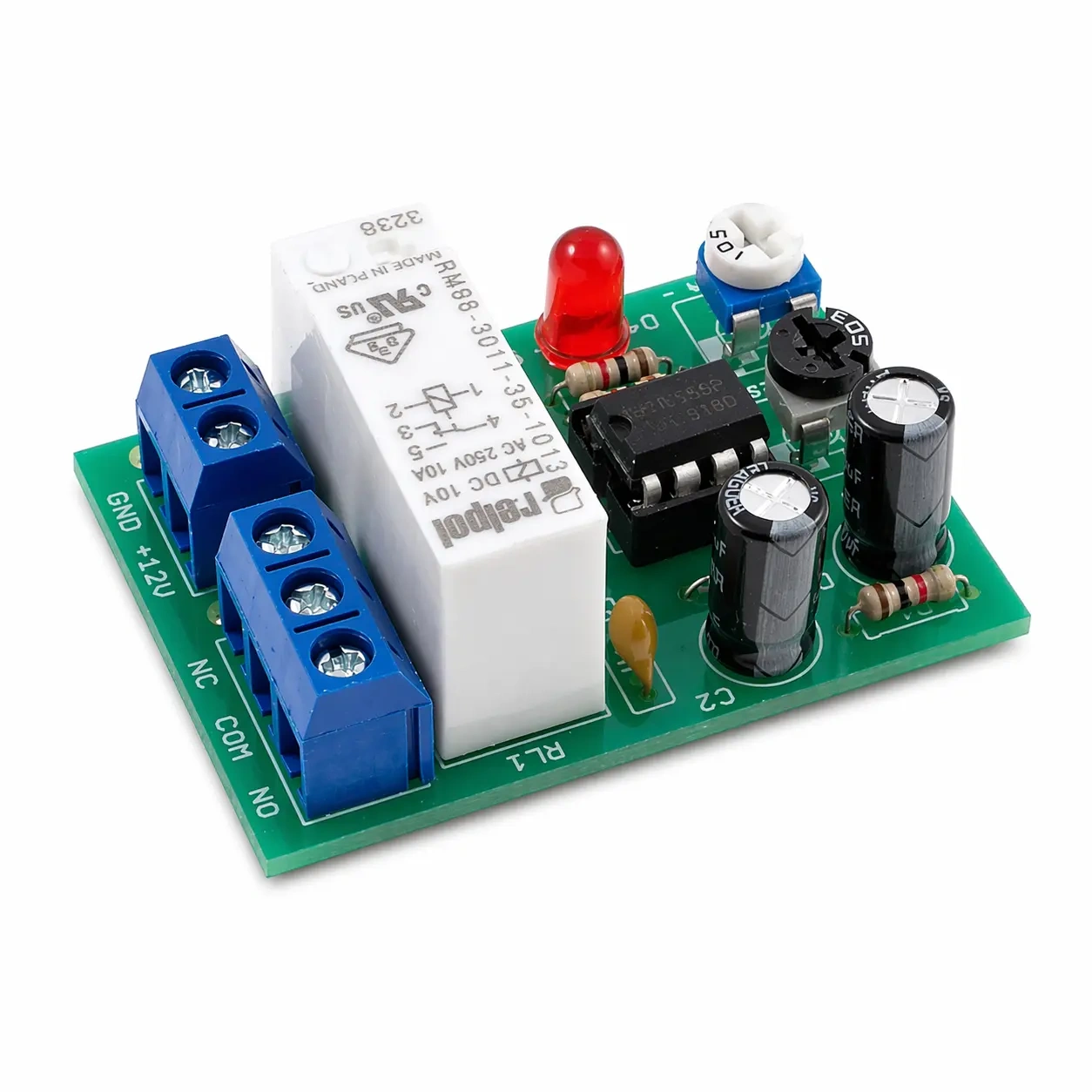

Wyjściem jest styk przełączny opisany na płytce jako NO, COM i NC. Styk jest beznapięciowy – nie podaje napięcia, tylko zamyka albo rozłącza obwód zasilany z własnego źródła. Napięcie 12–15 V DC zasila wyłącznie elektronikę i cewkę przekaźnika. Bieguny zasilania są oznaczone na płytce przy złączu śrubowym.

Jakie cykle można ustawić

Oba czasy ustawia się niezależnie, więc dostępny jest każdy cykl mieszczący się w zakresach regulacji – od ok. 1 s do ok. 68 s. Przykładowe nastawy:

Zastosowania

• Pulsujące oświetlenie i sygnalizacja – cykliczne załączanie lampy, żarówki ostrzegawczej lub sygnalizatora tam, gdzie światło ma migać, a nie świecić ciągle.
• Modelarstwo i makiety – migające latarnie, semafory i światła pojazdów oraz cyklicznie uruchamiane elementy dioram i ekspozycji.
• Automatyka warsztatowa i fotografia – powtarzalne wyzwalanie urządzenia z wejściem stykowym i cykliczne załączanie badanego układu podczas prób.

Czym różni się od innych przekaźników czasowych

• Od przekaźnika z opóźnieniem załączenia lub wyłączenia – tamten odmierza czas raz, po zmianie stanu wejścia. AVT1459 pracuje w pętli i nie potrzebuje sygnału wyzwalającego: po podaniu zasilania powtarza cykl do jego odłączenia.
• Od timera dobowego i sterownika z zegarem czasu rzeczywistego – tamte realizują harmonogram w minutach, godzinach i dniach tygodnia. Tutaj najdłuższy cykl to ok. 68 s, więc do ogrzewania czy oświetlenia sterowanego w rytmie dobowym moduł się nie nadaje.
• Od modułu programowalnego – nastawy nie wymagają komputera, aplikacji ani wyświetlacza; ustawia się je dwoma potencjometrami. W praktyce ten typ układu bywa nazywany timerem cyklicznym, generatorem cykli albo przekaźnikiem impuls-pauza.

Karta techniczna

Co trzeba podłączyć

Do uruchomienia modułu potrzebne są:

• zasilanie 12–15 V DC – zasilacz, bateria lub akumulator, przy poborze do 100 mA,
• sterowany obwód z własnym zasilaniem – moduł tylko przełącza styki, nie podaje napięcia,
• obudowa i przewody dobrane do zastosowania; płytkę można przykręcić przez otwory w narożnikach.

Zasilacza, przewodów ani obudowy nie ma w zestawie. Po podaniu zasilania moduł od razu rozpoczyna pracę – pozostaje ustawienie obu czasów śrubokrętem.

Podłączenie do styków obwodu sieciowego 230 V wymaga zamkniętej obudowy, właściwej izolacji, zabezpieczeń i kwalifikacji do pracy przy instalacjach elektrycznych. Na niezabudowanej płytce elementy obwodu wyjściowego byłyby wtedy dostępne dotykowo i pod napięciem groźnym dla życia. Prace przy podłączaniu wykonuje się przy odłączonym zasilaniu.
