Precyzyjny timer z nastawą od 1 sek do 99 min - KIT AVT 1995

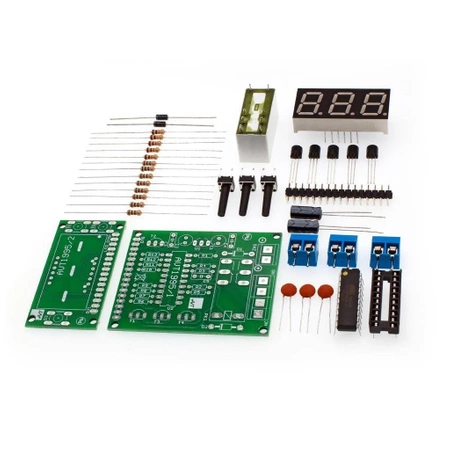

- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
Ze względu na mogące występować w urządzeniu napięcia niebezpieczne dla życia i zdrowia, montaż i uruchomienie powinno być wykonane pod nadzorem wykwalifikowanej osoby!

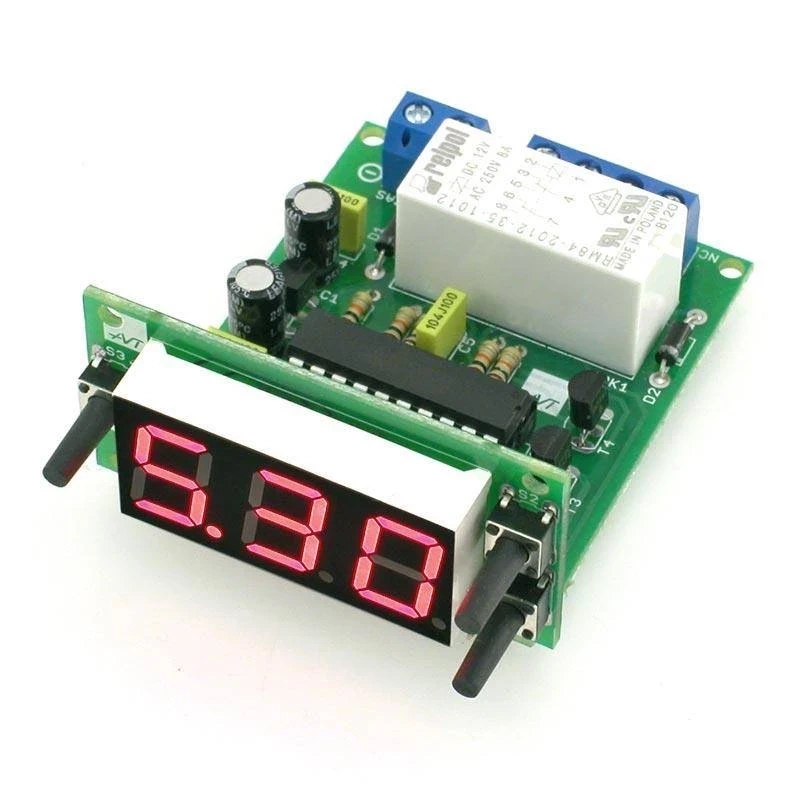

Timer przeznaczony do precyzyjnego odliczania „w dół” zadanych odcinków czasu z zakresu 1 sekunda…99 minut. Ma przy tym możliwość wprowadzenia czasu odliczania w formacie minut i sekund. Rozdzielczość w zakresie od 1 sekundy do 9 minut i 59 sekund wynosi 1 sekunda, natomiast w zakresie 10…99 minut zwiększa się do 10 sekund. Wbudowany przekaźnik oraz łatwa, intuicyjna obsługa kwalifikuje układ do realizacji funkcji czasowych w nieskomplikowanych układach automatyki.
Właściwości
- wyświetlacz LED 7 segmentowy 0.56'' 14.2mm (3 znaki)
- maksymalny zakres timera - 99 minut
- układ wykonawczy - przekaźnik 230VAC / 8A

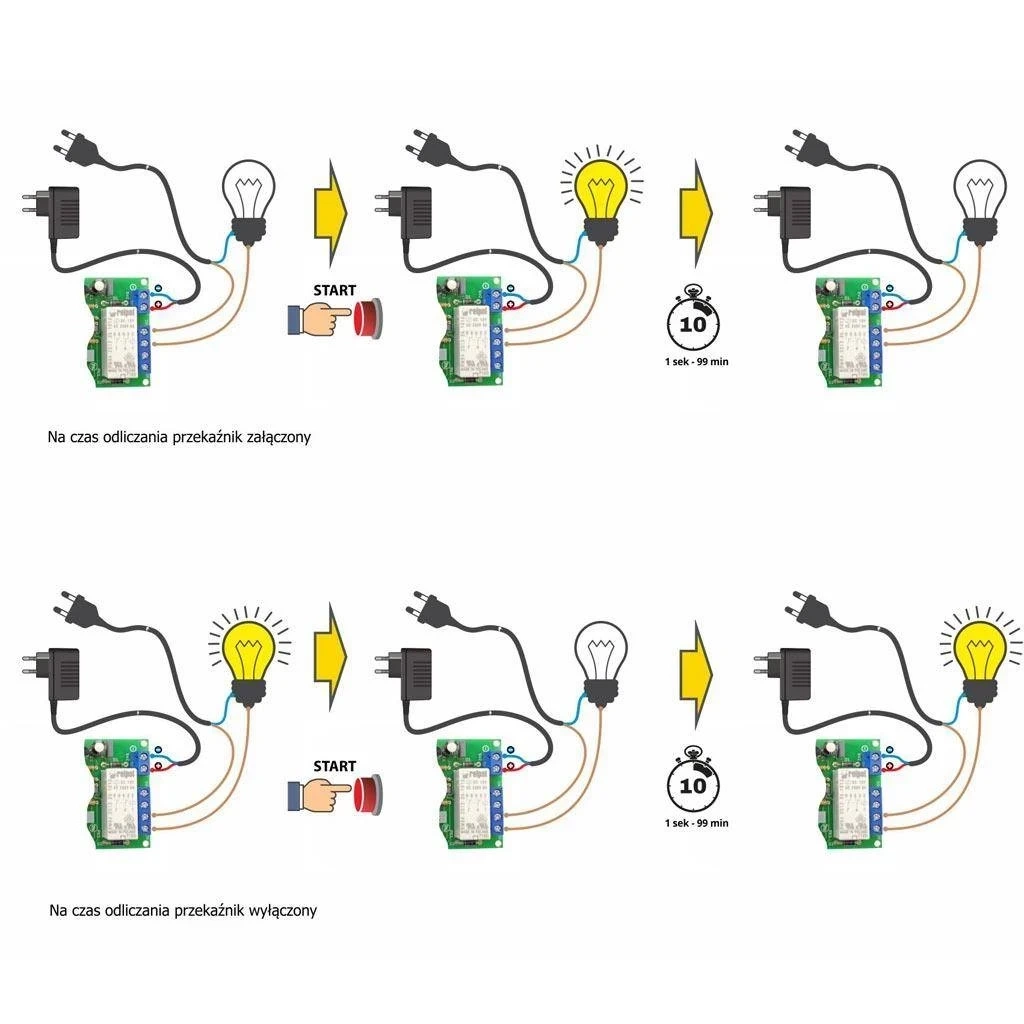

- złącze przekaźnika NO lub NC (normalnie otwarte lub normalnie zamknięte)
- pamięć nastaw
- zasilanie: 8...12VDC / 80mA

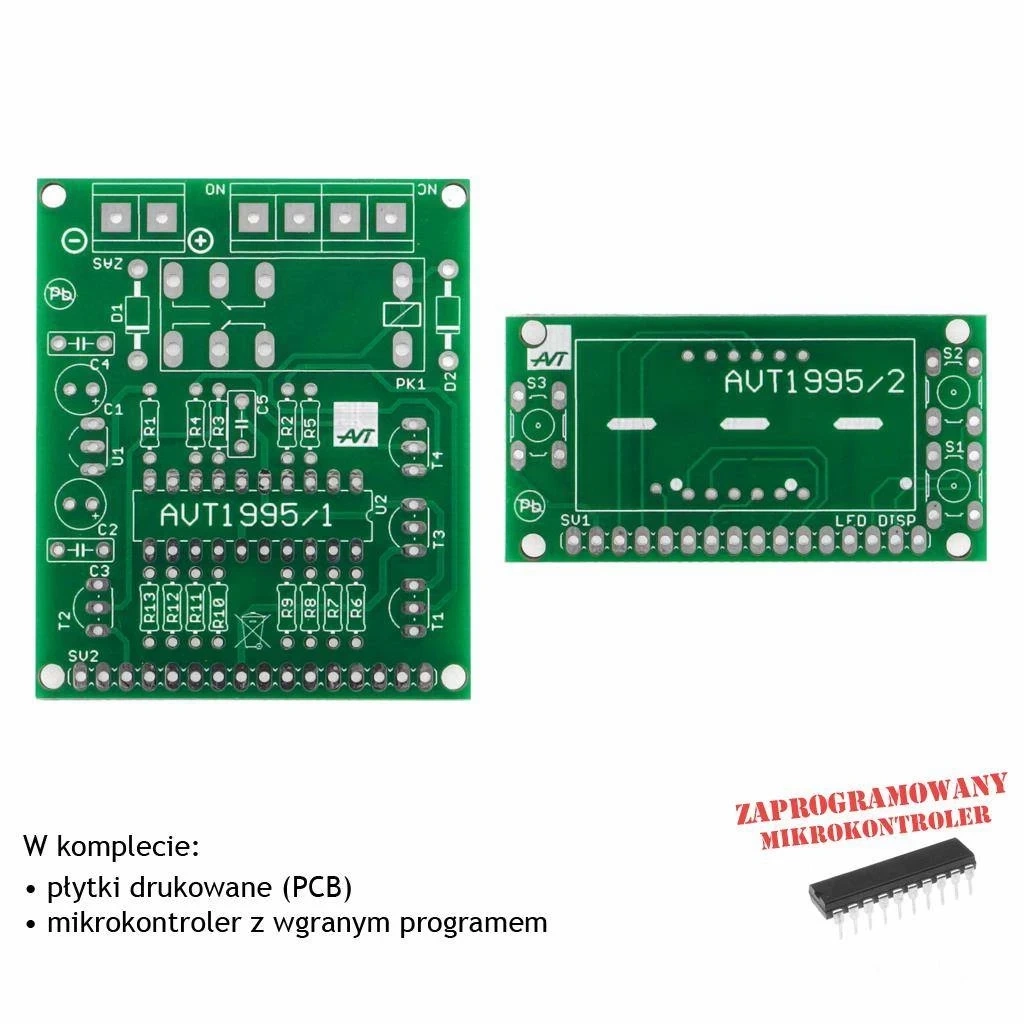

- wymiary płytek: 58×48mm i 53×27mm
Projekt AVT 1995 EP 08/18
Zapytaj o produkt
Opinie o Precyzyjny timer z nastawą od 1 sek do 99 min - KIT AVT 1995
5.00
Liczba wystawionych opinii: 3
53
40
30
20
10
Kliknij ocenę aby filtrować opinie
5/5
Opinia potwierdzona zakupem
Kit po zmontowaniu działa. Natomiast pewien niepokój budzi bardzo silne grzanie się stabilizatora napięcia 78L05. Po sprawdzeniu noty aplikacyjnej udało się ustalić, że zalecany prąd pracy ukł. 78L05 wynosi 40 mA (max. 70 mA) podczas gdy - według danych z opisu - układ czerpie 80 mA. Być może pomogłoby obniżenie napięcia zasilania z 12V do 9-10V - niższe napięcie może nie zapewniać poprawnej pracy przekaźnika RM84P12. Ponadto opisie brakuje ostrzeżenia, że w przypadku użycia układu do sterowania żarówką 230 V (jak sugeruje to zamieszczona grafika) w układzie wystąpią napięcia niebezpieczne dla życia!
