Praktyczny kurs elektroniki - zestaw elementów, EDW A09

PKE - Praktyczny Kurs Elektroniki
Elektroniczny zestaw edukacyjny dla początkujących.

Jeśli nie masz bladego pojęcia o elektronice, ale chętnie byś poznał jej podstawy, to nadarza Ci się jedyna, niepowtarzalna okazja. Jest to Praktyczny Kurs Elektroniki (PKE) z akcentem na Praktyczny, gdyż każda Lekcja składa się z projektu i wykładu z ćwiczeniami, przy czym projekt to konkretny układ elektroniczny samodzielnie montowany i uruchamiany przez „kursanta”. Lutownicy nie będziesz w ogóle używać, gdyż wszystkie układy będą montowane na dołączonej płytce stykowej, do której wkłada się „nóżki” elementów na wcisk.

Praktyczny Kurs Elektroniki składa się z następujących projektów:

Projekt 1. Labirynt 3D. Zręcznościowa gra towarzyska
Projekt 2. Praktyczne układy alarmowe
Projekt 3. Tęczowa wstęga
Projekt 4. Nocny dręczyciel – elektroniczny świerszcz
Projekt 5. Wielobarwny wskaźnik/termometr
Projekt 6. Generator wysokiego napięcia
Projekt 7. Tajemniczy sensor zbliżeniowy
Projekt 8. Najprawdziwszy termostat
Projekt 9. Klaskacz i tańczące lampki
Projekt 10. Iluminofonia
Projekt 11. Whisper, czyli superpodsłuch
Projekt 12. Podsłuchiwanie niesłyszalnego
Projekt 13. Problemy z brumem i ekranowanie. Ultraczułe wykrywacze
Projekt 14. Wzorcowy generator sinusoidalny
Projekt 15. Iluminofonia selektywna
Projekt 16. Stabilizator temperatury
Projekt 17. Generator funkcji i generator szumu różowego
Projekt 18. Cyfrowa tęcza świetlna|156
Projekt 19. Inteligentna bariera świetlna
Projekt 20. Cyfrowy dręczyciel, suchomonitor i akumonitor
Projekt 21. Centralka alarmowa
Projekt 22. Elektroniczna świeczka
Projekt 23. Uniwersalny timer oraz theremin
Projekt 24. Elektroniczna ruletka i szalony kręciołek

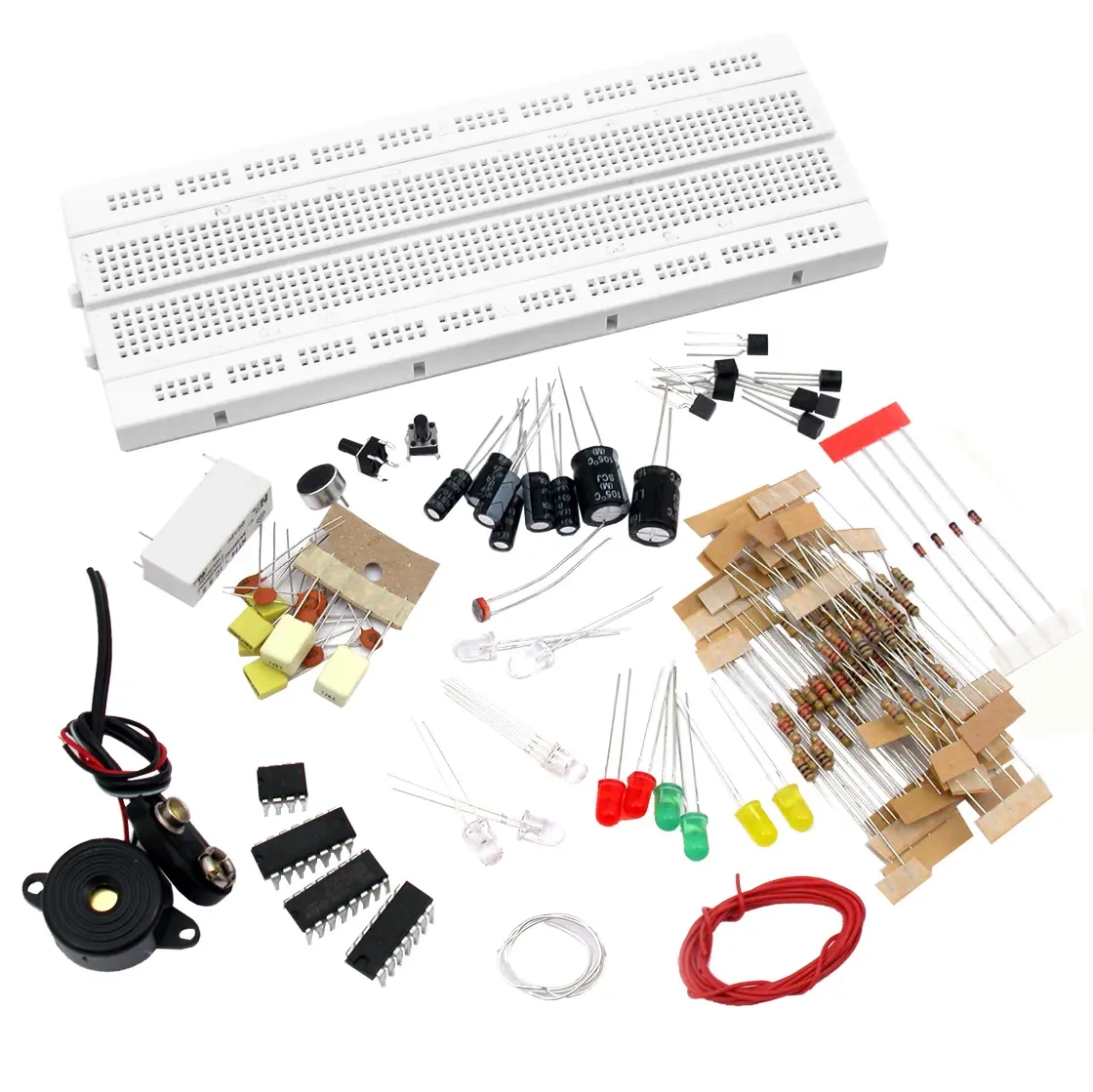

Skład zestawu EDW 09:

Rezystory:

• 10 om - 2 szt
• 22 om - 2 szt
• 47 om - 2 szt
• 100 om - 4 szt
• 220 om - 4 szt
• 470 om - 4 szt
• 1kom - 4 szt
• 2,2kom - 4 szt
• 4,7kom - 4 szt
• 10kom - 4 szt
• 22kom - 4 szt
• 47kom - 4 szt
• 100kom - 4 szt
• 220kom - 4 szt
• 470kom - 4 szt
• 1Mom - 4 szt
• 2,2Mom - 2 szt
• 4,7Mom - 2 szt
• 10Mom - 2 szt
• fotorezystor - 1 szt

Kondensatory:

• 1 nF - 3 szt
• 10 nF - 3 szt
• 100 nF - 6 szt
• 1 uF - 2 szt
• 10 uF - 3 szt
• 100 uF - 3 szt
• 1000 uF - 2 szt

Diody:

• LED czerwona (f3mm lub f5mm) - 2 szt
• LED zielona (f3mm lub f5mm) - 2 szt
• LED żółta (f3mm lub f5mm) - 2 szt
• LED niebieska (f3mm lub f5mm) - 2 szt
• LED biała (f3mm lub f5mm) - 2 szt
• LED RGB 3-kolorowa - wspólna anoda - 1 szt
• 1N4148 - 4 szt

Tranzystory:

• BC548B (BC547 lub podobny) - 4 szt
• BC558B (BC557 lub podobny) - 4 szt

Układy scalone:

• CMOS 4093 - 1 szt
• CMOS 40106 - 1 szt
• CMOS 4017 - 1 szt
• LM358 - 1 szt

Pozostałe:

• mikrofon elektretowy - 1 szt
• przetwornik piezo z generatorem 12V - 1 szt
• przycisk (mikroswitch) - 2 szt
• drut izolowany cienki - ok.1mb
• drut goły grubszy - ok. 20cm
• przekaźnik JQX68F/121ZS - 1 szt
• złączka baterii (kijanka) - 1 szt
• płytka prototypowa 840 pól stykowych

Czasopisma z kursem nie wchodzą w skład zestawu.

Zobacz również: AVT3072 - Zasilacz płytek stykowych, czyli jak zasilić EDW A09
