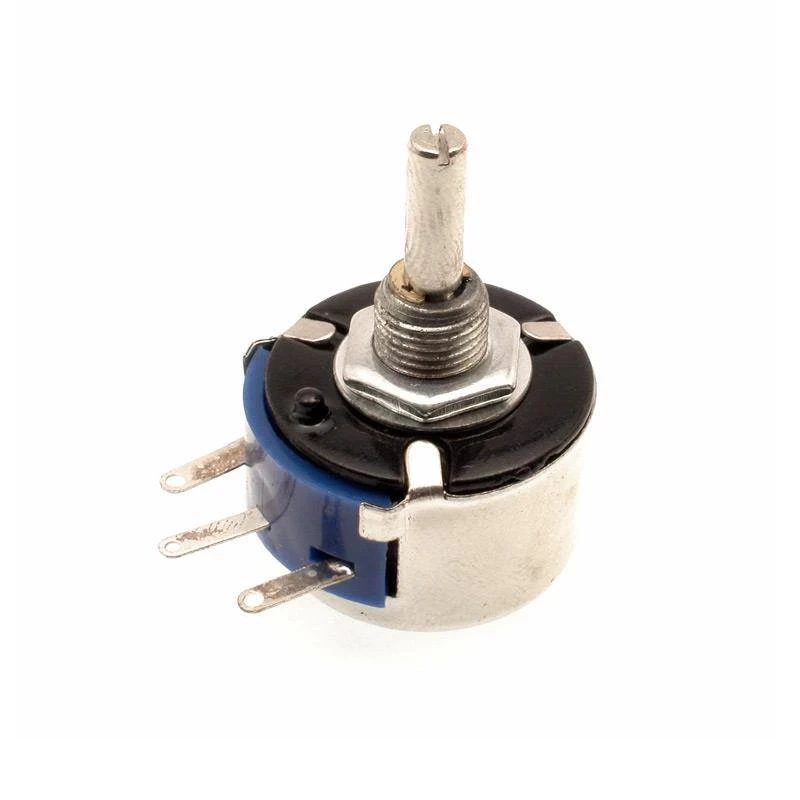

Potencjometr liniowy 2,2 kΩ o mocy 3 W w obudowie metalowej

Ścieżka o rezystancji 2,2 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 270°.

Obudowa jest metalowa, moc znamionowa wynosi 3 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.

Specyfikacja techniczna

• rezystancja: 2,2 kΩ
• charakterystyka: liniowa
• moc: 3 W
• tolerancja: ±20%
• kąt obrotu: 270°
• oś: średnica 4 mm, długość 20 mm
• obudowa: metalowa
• wyprowadzenia: lutownicze, pod przewód
• temperatura pracy: -10°C do +70°C

Tolerancja ±20% i oś 4 mm przy doborze elementu

Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 2,2 kΩ może w pomiarze dać od 1,76 kΩ do 2,64 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

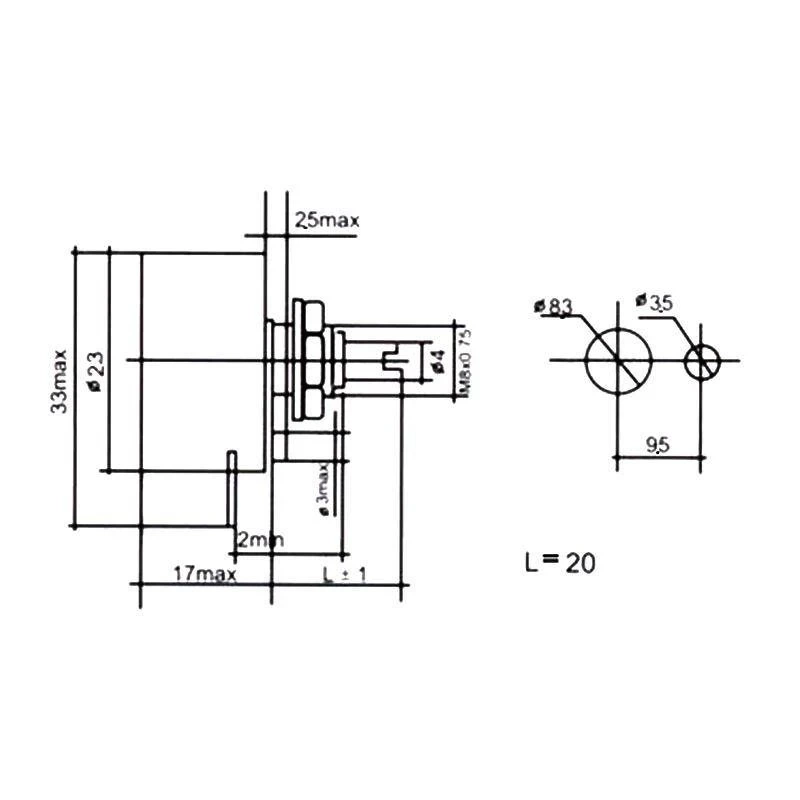

Oś ma 4 mm średnicy przy 20 mm długości. Jest to jedyna poza wersją 0,5 W klasa z osią 4 mm, więc gałka dobrana do modeli 1, 2 i 5 W na nią nie pasuje.

Kąt obrotu 270° jest wspólny dla wszystkich rezystancji w klasie 3 W tej serii i wynika z konstrukcji obudowy.
