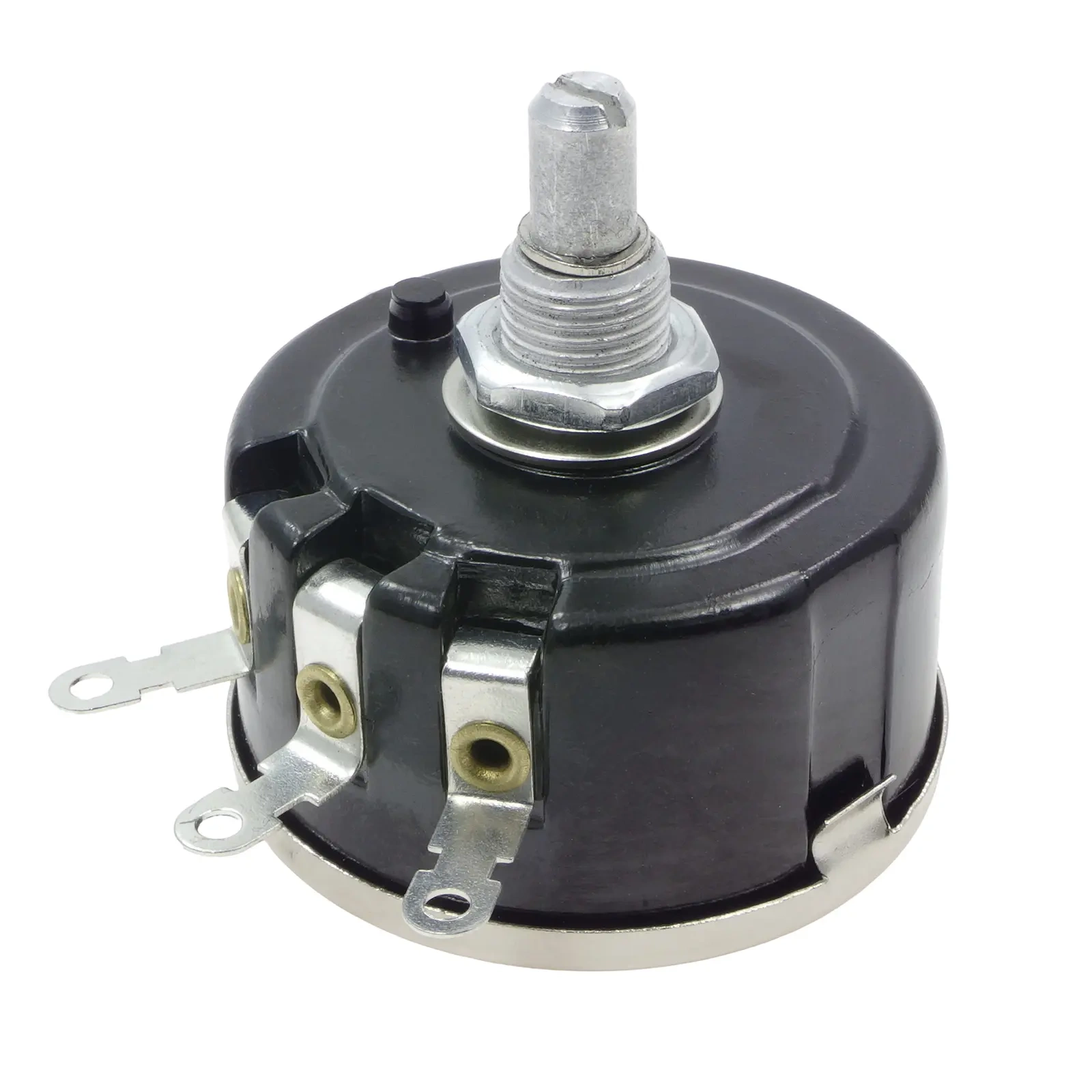

Potencjometr liniowy 100 Ω o mocy 5 W w obudowie metalowej

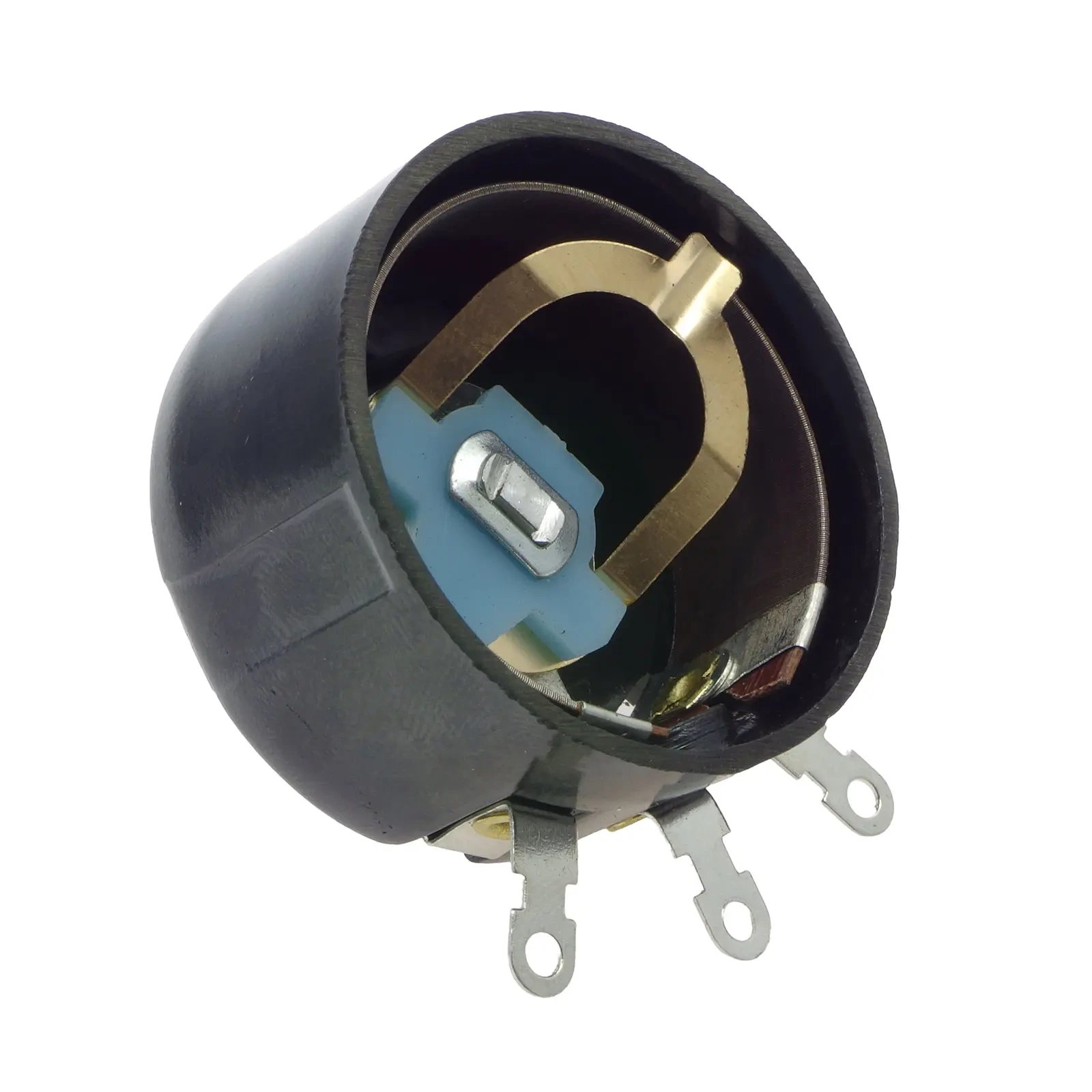

Ścieżka o rezystancji 100 Ω i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 270°.

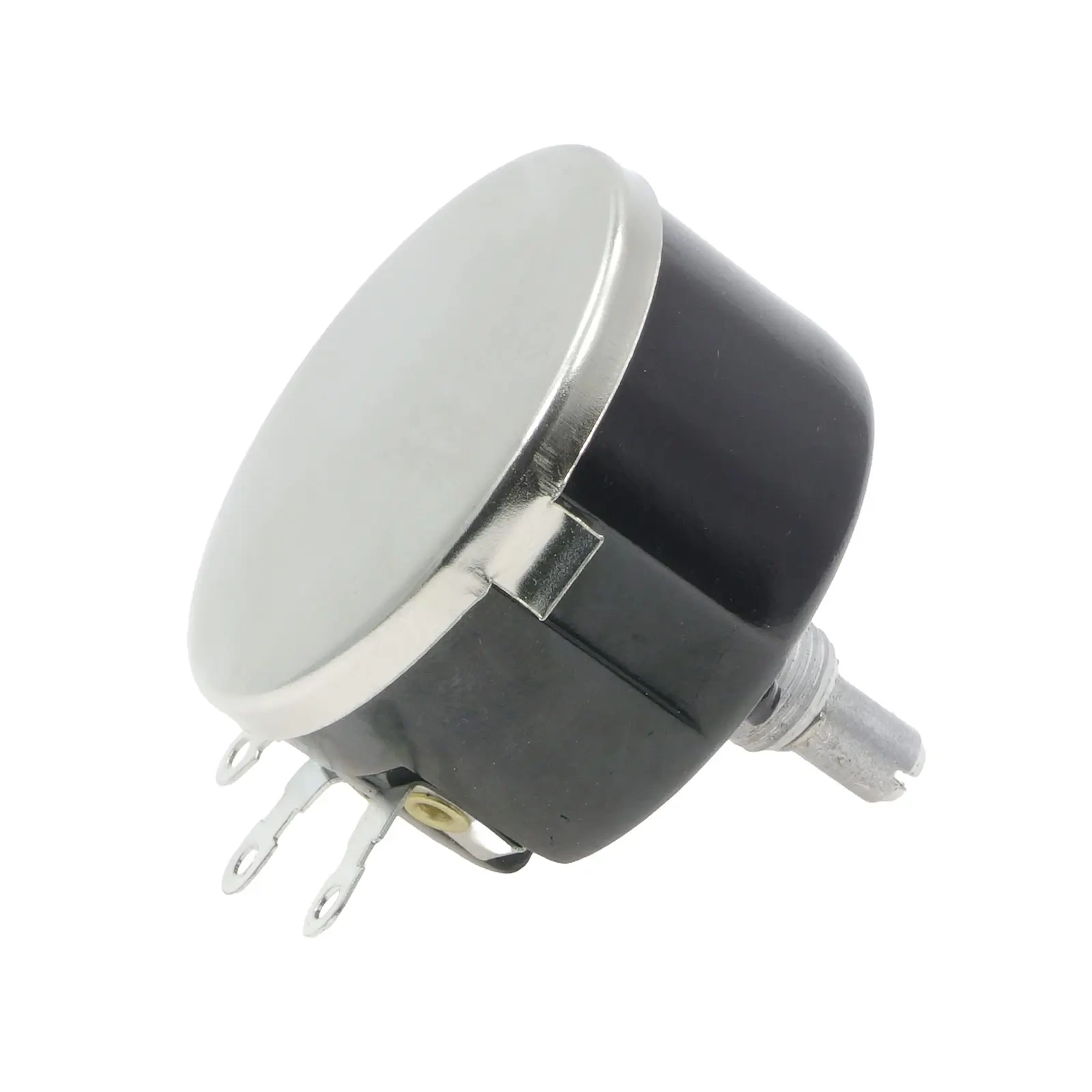

Obudowa jest metalowa, moc znamionowa wynosi 5 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.

Specyfikacja techniczna

• rezystancja: 100 Ω
• charakterystyka: liniowa
• moc: 5 W
• tolerancja: ±20%
• kąt obrotu: 270°
• oś: średnica 6 mm, długość 20 mm
• obudowa: metalowa
• wyprowadzenia: lutownicze, pod przewód
• temperatura pracy: -10°C do +70°C

Tolerancja ±20% i oś 6 mm przy doborze elementu

Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 100 Ω może w pomiarze dać od 80 Ω do 120 Ω. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

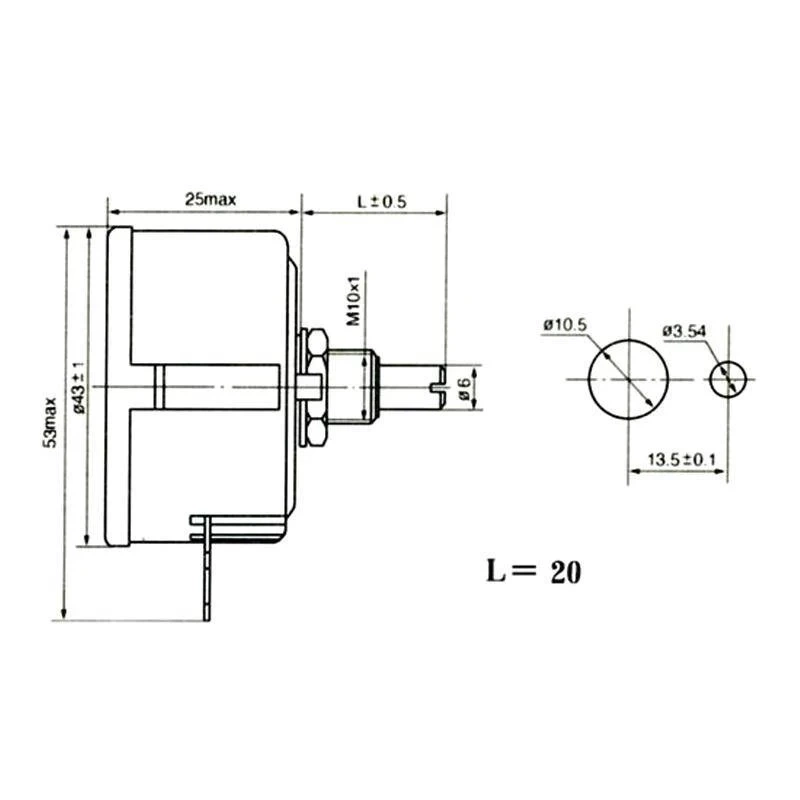

Oś ma 6 mm średnicy i 20 mm długości, czyli największy wysięg w tej serii. Daje zapas na grube płyty czołowe i na podkładki dystansowe.

Kąt obrotu 270° jest wspólny dla wszystkich rezystancji w klasie 5 W tej serii i wynika z konstrukcji obudowy.
