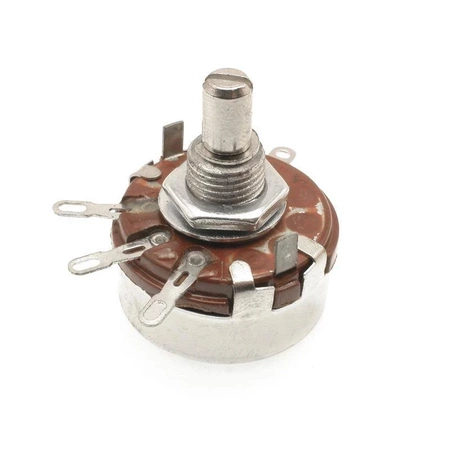

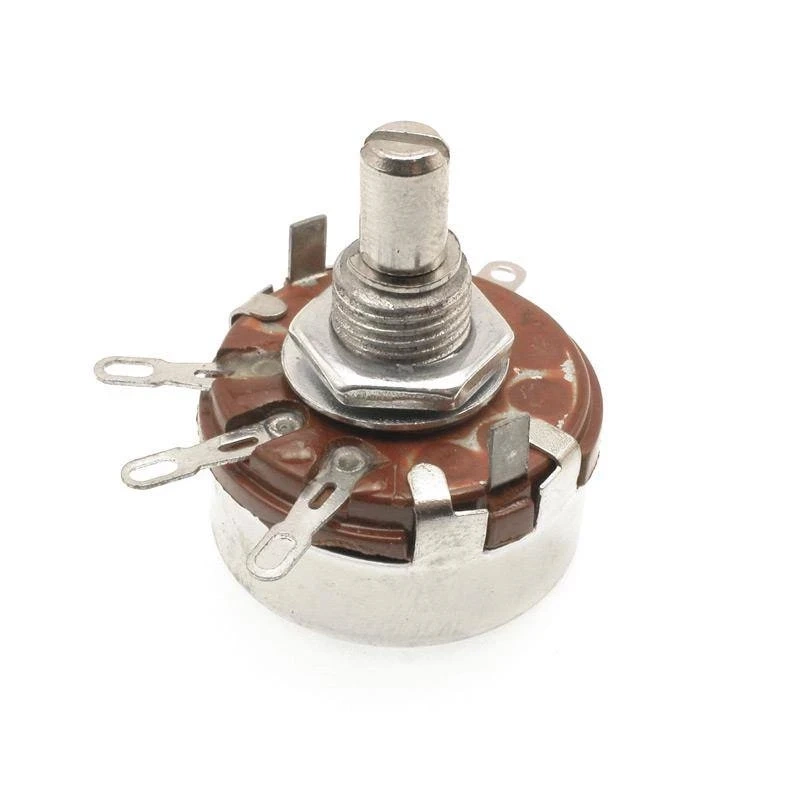

Potencjometr liniowy 47 kΩ o mocy 2 W w obudowie metalowej

Ścieżka o rezystancji 47 kΩ i charakterystyce liniowej, co oznacza równomierną zmianę rezystancji na całym zakresie obrotu wynoszącym 255°.

Obudowa jest metalowa, moc znamionowa wynosi 2 W, a wyprowadzenia lutownicze przewidziano pod przewód, nie pod montaż w płytce drukowanej. Zakres temperatury pracy sięga od -10°C do +70°C.

Specyfikacja techniczna

• rezystancja: 47 kΩ
• charakterystyka: liniowa
• moc: 2 W
• tolerancja: ±20%
• kąt obrotu: 255°

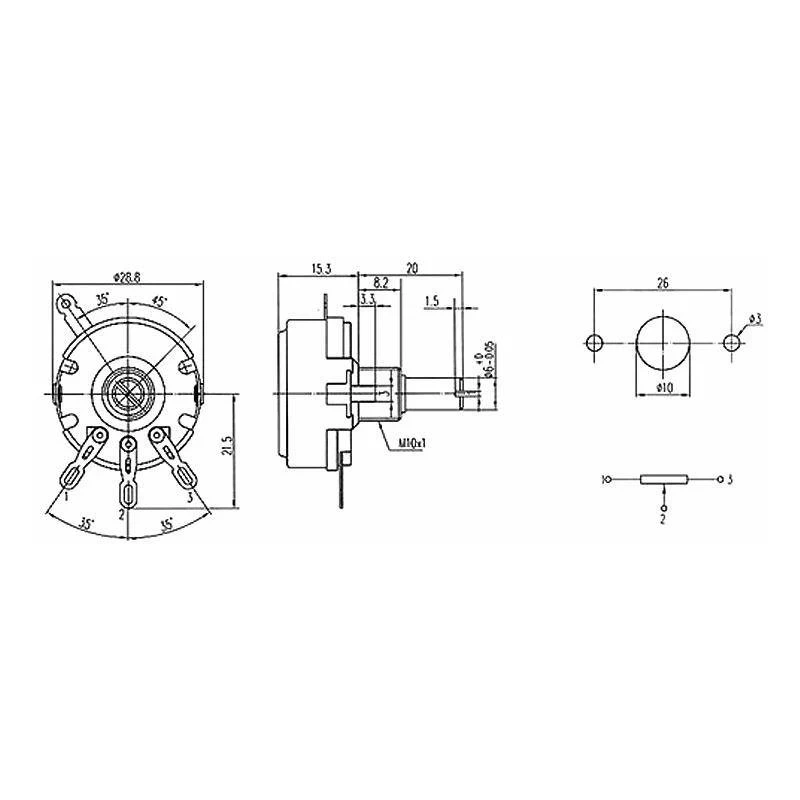

• oś: średnica 6 mm, długość 9 mm
• obudowa: metalowa
• wyprowadzenia: lutownicze, pod przewód
• temperatura pracy: -10°C do +70°C

Tolerancja ±20% i oś 6 mm przy doborze elementu

Tolerancja ±20% odnosi się do rezystancji całej ścieżki, więc egzemplarz opisany jako 47 kΩ może w pomiarze dać od 37,6 kΩ do 56,4 kΩ. Jest to wartość typowa dla potencjometrów regulacyjnych i wystarczająca tam, gdzie nastawę ustawia się na oko albo na słuch. W układach, w których rezystancja musi mieścić się w wąskim przedziale, warto zmierzyć egzemplarz przed montażem.

Oś ma 6 mm średnicy, ale tylko 9 mm długości i to najkrótsza oś w tej serii. Wystaje niewiele ponad nakrętkę mocującą, więc przy grubszej płycie czołowej może zabraknąć długości na pewne osadzenie pokrętła.

Kąt obrotu 255° jest wspólny dla wszystkich rezystancji w klasie 2 W tej serii i wynika z konstrukcji obudowy.
